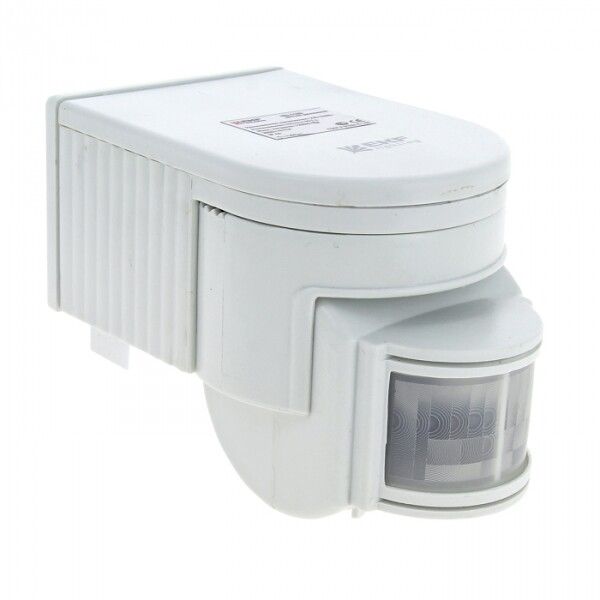

Датчик движения (ИК) MS-118В (ДД) настен. 1200Вт 180град. до 12м (рег.) IP44 EKF dd-ms-118B

Датчик движения инфракрасный MS-118B PROxima от EKF - устройство для автоматического включения света при обнаружении движения, рассчитанное на управление нагрузкой до 1200 Вт. Подходит для внутренних помещений и уличных зон под навесом, обеспечивает энергосбережение и удобство эксплуатации.

Назначение и область применения

Датчик движения MS-118B PROxima используется для автоматического управления освещением в местах с временным пребыванием людей. Он активируется при появлении теплового излучения от человека или животного, после чего включает подключённую нагрузку - например, лампы, светильники или вентиляторы. Через заданное время нагрузка автоматически отключается.

Области применения: коридоры, лестничные клетки, подъезды, гардеробы, кладовые, технические помещения, входные группы под навесом. Устройство не предназначено для открытых улиц без защиты от осадков.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на изменение теплового излучения
• Рабочее напряжение: 230 В переменного тока, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт - можно подключать люминесцентные, светодиодные и галогенные лампы суммарной мощностью до этого значения
• Угол обзора: 180° - охватывает широкую зону перед собой
• Дальность срабатывания: до 12 метров - оптимальная чувствительность на расстоянии 6–10 м
• Степень защиты: IP44 - защищён от брызг воды и частиц пыли размером более 1 мм
• Порог освещённости: 5–2000 люкс - работает только при темноте; при ярком свете срабатывание заблокировано
• Задержка включения: 10 секунд - предотвращает ложные срабатывания при кратковременных движениях
• Задержка отключения: 7 секунд - фиксированный интервал, не регулируется
• Температурный режим: от –10C до +40C - не рекомендуется применять в неотапливаемых помещениях зимой
• Материал корпуса: пластик, безгалогеновый состав
• Цвет: белый (9010)
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в закрытых помещениях
• Гарантия: 84 месяца

Совместимость и монтаж

MS-118B PROxima монтируется открытым способом на вертикальную поверхность - стены, перегородки. Для подключения используются винтовые клеммы: L (фаза), N (нейтраль), LO (выход на нагрузку). Ноль и фаза подаются на датчик, а выход идёт на осветительный прибор. Обязательно соблюдать полярность.

Оптимальная высота установки - 2 метра над уровнем пола. Это обеспечивает максимальную эффективность обнаружения движения. Корпус имеет поворотный механизм, позволяющий направить сенсор в нужном направлении - в горизонтальной и вертикальной плоскости.

Не допускается монтаж рядом с источниками тепла (батареи, нагреватели), окнами с прямым солнечным светом или вентиляционными решётками - это вызывает ложные срабатывания.

Безопасность и стандарты

Датчик соответствует требованиям ГОСТ Р 51324.1-2005 (эквивалент МЭК 60669-1-2000) - нормам безопасности для выключателей и датчиков освещения. Компоненты выполнены без галогенов, что снижает риск образования токсичных веществ при перегреве. Электромеханическое реле рассчитано на долгий срок службы при работе с индуктивными и емкостными нагрузками в пределах 1200 Вт.

Преимущества

• Высокая точность обнаружения благодаря PIR-сенсору - минимальные ложные срабатывания
• Фиксированная задержка отключения (7 с) исключает необходимость настройки - идеально для быстрого прохождения
• IP44 позволяет использовать в сырых помещениях (например, в подъездах)
• Автоматический контроль освещённости - не включает свет днём
• Длительная гарантия - 7 лет

Ограничения применения

• Не подходит для установки на улице без навеса - IP44 не защищает от прямого дождя
• Не работает при температуре ниже –10C - возможны отказы в неотапливаемых помещениях зимой
• Задержка отключения фиксирована - нельзя увеличить её выше 7 секунд
• Не контролирует наличие человека - только движение; если человек стоит неподвижно, свет выключится через 7 секунд
• Не совместим с нагрузками выше 1200 Вт - при превышении реле может выйти из строя
• Не поддерживает dimming (регулировку яркости); управляет только включением/выключением

Примеры использования

• Коридор жилого дома - свет включается при подходе, гаснет через 7 секунд после ухода
• Подъезд многоэтажки - экономия электроэнергии ночью, когда люди проходят мимо
• Технический этаж с оборудованием - включение света при обслуживании
• Входная группа под крыльцом - работа при слабом освещении вечером
• Складские помещения - свет включается при входе сотрудника, не требует ручного управления

Практические советы

• Перед установкой проверьте, чтобы на пути сенсора не было предметов, создающих тепловые помехи - радиаторы, компьютеры, окна с солнечным светом
• При монтаже ориентируйте датчик так, чтобы движение происходило поперёк зоны обзора - это повышает чувствительность
• Если свет включается слишком часто - убедитесь, что порог освещённости установлен правильно (не менее 500 лк для помещений с искусственным освещением)
• Не используйте с LED-лампами, имеющими импульсные драйверы, если они не совместимы с механическими реле - возможны мерцания
• При замене старого выключателя - убедитесь, что провода подключены точно по цветовой маркировке: L - коричневый, N - синий, LO - красный или чёрный
• Проверяйте работоспособность устройства в условиях низкой освещённости - тест лучше провести вечером
