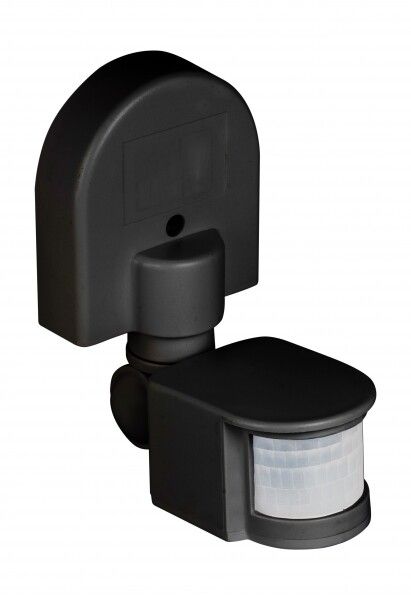

Датчик движения ИК настенная 1200Вт 180гр. до 12м IP44 MS-16Cb черный EKF PROxima | dd-ms-16Cb

Датчик движения ИК настенный 1200Вт 180гр. до 12м IP44 MS-16Cb черный от EKF - устройство для автоматического включения света при обнаружении движения, подходящее для помещений и уличных зон под навесом. Модель MS-16Cb обеспечивает надежное управление нагрузкой до 1200 Вт и работает в диапазоне температур от -10 до +40 C.

Назначение и область применения

Датчик движения MS-16Cb используется для автоматизации освещения в местах с временным пребыванием людей: коридорах, лестничных клетках, подъездах, гардеробах, санузлах и аналогичных помещениях. Также допускается установка на улице под навесом - например, над входной дверью или в крытом переходе. Устройство снижает расход энергии, включая свет только тогда, когда это необходимо.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (50 Гц)
• Максимальная коммутационная мощность: 1200 Вт
• Угол сканирования: 180° - горизонтальный сектор обзора
• Максимальная дальность обнаружения: 12 метров
• Оптимальная высота установки: 3 метра
• Порог срабатывания по освещённости: 5–2000 люкс - датчик активируется только при недостаточном уровне естественного света
• Задержка включения: 10 секунд - предотвращает ложные срабатывания
• Задержка отключения: 7 секунд - после прекращения движения свет гаснет через этот интервал
• Рабочий температурный диапазон: -10 … +40 C
• Степень защиты: IP44 - против брызг воды и твердых частиц размером более 1 мм
• Материал корпуса: пластик, черный цвет
• Способ присоединения: винтовые клеммы
• Гарантия: 24 месяца
• Не содержит галогенов

Совместимость и монтаж

MS-16Cb монтируется открытым способом на вертикальную поверхность - стены из бетона, кирпича, гипсокартона. Для установки используются два винта, которые фиксируют корпус. Кабели подключаются к винтовым клеммам: L (фаза), N (ноль), L_out (выход на нагрузку). Регулируемый поворотный механизм позволяет направить сенсор точно в нужную зону - в двух плоскостях: по горизонтали и вертикали. Подключение нагрузки - только на переменный ток. Нельзя подключать светодиодные ленты с драйверами, импульсные источники питания или устройства с высокими пусковыми токами без проверки совместимости.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих применений. Защита IP44 гарантирует безопасную работу в условиях повышенной влажности (например, в подъезде). Отсутствие галогенов в материале делает изделие экологически безопаснее при утилизации. Компоненты рассчитаны на длительную работу при максимальной нагрузке 1200 Вт - встроено механическое реле с запасом прочности.

Преимущества

• Широкий угол обзора 180° - охватывает большую площадь без необходимости установки нескольких датчиков
• Функция контроля освещенности - не включает свет днем или при ярком искусственном освещении
• Настройка задержек - можно адаптировать время включения/выключения под конкретные условия
• Простой монтаж - не требует скрытой проводки, подходит для модернизации существующих систем
• Долгий срок службы - благодаря качественному реле и защите от перегрузок

Ограничения применения

• Не предназначена для открытого уличного монтажа - IP44 не защищает от прямого дождя или сильного ветра
• Не рекомендуется устанавливать рядом с источниками тепла (батареи, печи, окна с прямым солнечным светом) - возможны ложные срабатывания
• Не подходит для управления нагрузками выше 1200 Вт - превышение вызовет выход реле из строя
• Неэффективен при наличии препятствий в зоне обзора - мебель, шторы, стекло могут блокировать ИК-излучение
• Не работает с постоянным током - только переменный ток 230 В

Примеры использования

• Освещение в длинном коридоре жилого дома - свет включается при прохождении человека и гаснет через 7 секунд после остановки
• Лестница в офисном здании - датчик включает свет при подъеме, исключая необходимость вручную включать свет
• Вестибюль торгового центра - работа в паре с основным освещением, включает аварийный свет при отсутствии дневного света
• Навес над входом в частный дом - свет включается вечером при приближении человека к двери

Практические советы

• При установке на высоте 3 м ориентируйте сенсор так, чтобы он «видел» путь движения - не в сторону, а прямо по коридору
• Если датчик часто срабатывает ложно - увеличьте порог освещенности (до 1000–2000 лк) или переместите его дальше от радиаторов и окон
• Перед подключением проверьте суммарную мощность всех ламп - она не должна превышать 1200 Вт
• При использовании LED-ламп с драйверами - убедитесь, что их пусковой ток не превышает 10 А; лучше выбрать модели с мягким пуском
• Не закрывайте сенсор декоративными решетками или пленками - они блокируют ИК-излучение
• При замене старого датчика - используйте те же провода: L, N, L_out. Перепутать их нельзя - это приведет к отказу работы
