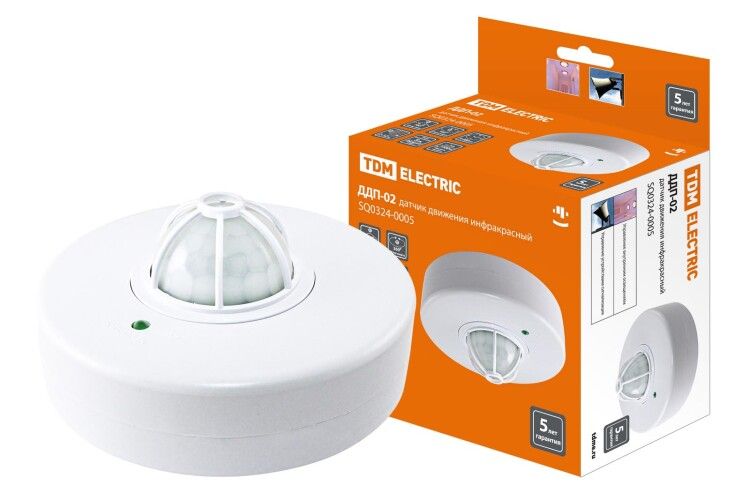

Датчик движения потолочный ДДП-02, 1100 Вт, IP33 TDM SQ0324-0005

Датчик движения потолочный ДДП-02 от TDM ELECTRIC - это пассивный инфракрасный датчик для автоматического включения и выключения освещения в помещениях с высокими требованиями к покрытию зоны обнаружения. Подходит для монтажа на потолке или стене, управляет нагрузкой до 1100 Вт, обеспечивает точную работу при слабом освещении и защищён от брызг воды (IP33).

Назначение и область применения

Датчик движения потолочный ДДП-02 предназначен для автоматизации управления освещением в помещениях с активным перемещением людей: офисах, складах, коридорах, торговых залах, подъездах и других местах, где важно экономить энергию и повышать удобство.

Управляет нагрузками: лампами накаливания, люминесцентными, светодиодными светильниками, электроприборами, системами сигнализации. Может использоваться как часть системы «умного дома» или автономно.

Технические характеристики

• Тип датчика: Пассивный инфракрасный (PIR) - реагирует на тепло излучаемое человеком
• Напряжение питания: 230 В AC, 50 Гц - совместим с бытовой сетью
• Макс. коммутационная мощность: 1100 Вт - можно подключать несколько светильников или мощные устройства
• Угол обнаружения: до 360° по горизонтали и до 160° по вертикали - охватывает всю площадь под потолком
• Дальность действия: до 6 м в сторону и до 6 м фронтально; диаметр зоны на полу - до 12 м
• Порог освещённости: 5–2000 лк - срабатывает только при недостаточном естественном или искусственном свете
• Задержка отключения: от 5 секунд до 480 минут - настраивается под нужды помещения
• Задержка включения: 0,001 с - практически мгновенно реагирует на движение
• Регулировка: чувствительности и порога освещённости - позволяют точно настроить реакцию на движение
• Степень защиты: IP33 - защищён от капель воды и пыли, но не для открытого уличного монтажа
• Температурный режим: -20…+40 C - работает в большинстве помещений, включая неотапливаемые
• Диаметр корпуса: 118 мм - стандартный размер для потолочных установок
• Материал корпуса: белый пластик, не поддерживающий горение
• Отделка: глянцевая - легко моется, эстетично выглядит
• Без галогенов: да - экологичный материал

Совместимость и монтаж

Датчик движения потолочный ДДП-02 устанавливается открытым способом - крепится прямо к потолку или стене с помощью встроенного крепления. Для монтажа требуется только подключение к сети 230 В через два провода (L и N). Нет необходимости в дополнительных трансформаторах или контроллерах.

Имеет возможность регулировки наклона по вертикали и горизонтали - после установки можно направить зону обнаружения точно туда, где чаще всего происходит движение. Устройство не требует специальной монтажной коробки - достаточно места для корпуса и доступа к проводам.

Поддерживает подключение к любой нагрузке до 1100 Вт, включая современные LED-светильники (минимальная нагрузка - 1 Вт).

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования класса II - двойная изоляция, не требует заземления. Защита IP33 предотвращает попадание капель воды и крупной пыли, что делает его безопасным для использования в помещениях с повышенной влажностью (например, ванные комнаты, лестничные клетки, цеха).

Корпус изготовлен из самозатухающего пластика - не поддерживает горение, снижает риск возгорания при перегрузках.

Преимущества

• Трёхсенсорная система внутри - обеспечивает надёжное обнаружение даже при медленном движении или изменении направления
• Настройка порога освещённости - не включает свет днём, даже если есть движение
• Длинная задержка отключения (до 8 часов) - идеально для зон с длительным пребыванием людей (например, мастерские, склады)
• Обнаружение движения с любого направления - благодаря углу 360° по горизонтали
• Защита от «подкрадывания» - не игнорирует человека, подходящего со спины
• Экономия энергии - свет включается только когда он действительно нужен

Ограничения применения

• Не предназначена для уличного монтажа - IP33 не защищает от дождя, снега или прямого воздействия погоды
• Не рекомендуется устанавливать рядом с источниками тепла (печи, радиаторы, окна с прямым солнечным светом) - возможны ложные срабатывания
• Неэффективен при наличии препятствий, полностью закрывающих видимость (например, массивные шторы, перегородки)
• Не подходит для помещений с постоянным движением животных - может срабатывать на кошек, собак, грызунов
• Не работает при температуре ниже -20 C - не для холодных ангаров или неотапливаемых зданий зимой

Примеры использования

• Коридоры в жилых домах - свет включается при входе, гаснет через 5–10 минут после выхода
• Складские помещения - при проходе сотрудника включаются ряды светильников, затем отключаются
• Офисные зоны с зонированием - свет в рабочих зонах включается только при наличии человека
• Лестничные клетки - особенно эффективен при ночном использовании
• Туалеты и гардеробы - экономия энергии за счёт автоматического выключения

Практические советы

• При установке на потолок выбирайте центральное место - так зона обнаружения будет равномерной
• Перед первым запуском отрегулируйте порог освещённости: поверните регулятор до момента, когда свет не включается днём, но включается вечером
• Если датчик часто срабатывает ложно - уменьшите чувствительность или проверьте наличие тепловых помех (радиаторы, окна)
• Для длинных коридоров используйте несколько ДДП-02, установленных на расстоянии 6–8 метров друг от друга
• Проверяйте посадочный диаметр - корпус 118 мм требует свободного пространства вокруг для вентиляции и монтажа
• Не закрывайте датчик декоративными решётками или плафонами - они могут блокировать инфракрасное излучение
