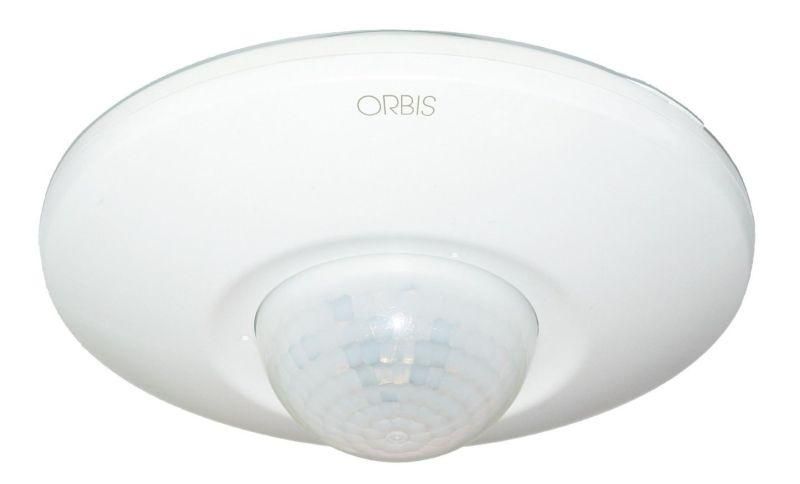

Датчик присутствия CIRCUMAT PRO 1-10V Orbis OB134910

Датчик присутствия CIRCUMAT PRO 1-10V, Orbis — устройство для автоматического управления освещением на основе обнаружения теплового излучения человека. Подходит для крупных помещений, где важна энергоэффективность и точное регулирование яркости света через сигнал 1–10 В. Артикул ob134910 сочетает функциональность PIR-датчика с поддержкой DALI и диммирования.

Назначение и область применения

Датчик присутствия CIRCUMAT PRO 1-10V, Orbis предназначен для автоматического включения, выключения и диммирования освещения в зависимости от наличия людей и уровня естественного света. Он работает без излучения радиоволн, реагирует исключительно на теплообъекты в инфракрасном спектре. Применяется в помещениях с большой площадью: складах, торговых центрах, школах, спортзалах, офисах и производственных зонах. Особенно эффективен там, где требуется поддерживать постоянную комфортную освещённость (функция LUCE COSTANTE) или снижать яркость при отсутствии движения (функция STAND-BY).

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Тип датчика: пассивный инфракрасный (PIR)
• Максимальная дальность обнаружения: 30 м
• Оптимальная высота установки: 3,5 м (допускается до 5 м)
• Угол обзора: 360° по горизонтали (регулируется через 8 секторов по 45° каждый)
• Выход для диммирования: 1–10 В постоянного тока
• Поддержка протокола: DALI (управление ЭПРА для стабилизации яркости)
• Максимальная продолжительность включения: 10 секунд (при отсутствии движения)
• Потребляемая мощность: 0,0015 кВт
• Степень защиты: IP44 (защита от брызг воды и твердых частиц размером более 1 мм)
• Материал корпуса: пластик
• Цвет: белый
• Способ монтажа: накладной
• Количество переключающих контактов: 0
• Количество нормально замкнутых (НО) контактов: 1

Совместимость и монтаж

Датчик присутствия CIRCUMAT PRO 1-10V, Orbis совместим с любыми источниками света, управляемыми через аналоговый сигнал 1–10 В, включая светодиодные модули, люминесцентные лампы с соответствующими ЭПРА и LED-драйверами. Также он подключается к системам DALI для интеллектуального управления освещением. Монтаж выполняется накладным способом — устройство фиксируется на потолке или стене с помощью крепёжных элементов, входящих в комплект. Для правильной работы важно соблюдать рекомендованную высоту установки 3,5 м. Угол обнаружения можно настроить с помощью встроенного ограничителя: каждые 45° сектора позволяют исключить зоны, где движение не требует реакции (например, проходы, окна, оборудование).

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих применений. Защита IP44 предотвращает попадание брызг воды и пыли, что допускает использование в помещениях с повышенной влажностью — например, в раздевалках, коридорах, мастерских. Отсутствие радиоизлучения делает его безопасным для использования рядом с медицинским оборудованием и чувствительными электронными системами. Работает в температурном диапазоне, типичном для внутренних помещений; экстремальные условия (низкая температура ниже –10 °C или высокая выше +40 °C) не указаны производителем — не рекомендуется использовать за пределами этих значений без проверки.

Преимущества

• Регулируемый угол обнаружения — 8 секторов по 45° позволяют точно настраивать зону контроля, исключая ложные срабатывания
• Функция LUCE COSTANTE поддерживает постоянную яркость света, независимо от изменения естественного освещения
• Функция STAND-BY снижает потребление энергии при отсутствии людей, сохраняя минимальный уровень освещения
• Выход 1–10 В обеспечивает плавное диммирование без мерцания
• Поддержка DALI позволяет интегрировать датчик в современные системы умного освещения
• Отсутствие радиоизлучения — безопасно для всех типов помещений, включая медицинские и научные

Ограничения применения

• Не подходит для открытых территорий — степень защиты IP44 не гарантирует работу под дождём или в условиях сильной запылённости
• Не обнаруживает неподвижные объекты — только движущиеся источники тепла (не реагирует на стоящих людей, если они не двигаются)
• Максимальная длительность включения — всего 10 секунд после последнего движения; для длинных процессов (например, ремонтных работ) возможны частые отключения
• Не имеет встроенного таймера настройки времени выключения — время срабатывания жестко ограничено 10 с
• Требуется внешний контроллер или ЭПRA с поддержкой 1–10 В и/или DALI — сам по себе не включает свет, только управляет им

Примеры использования

• Складское помещение: датчик включает свет при входе сотрудника, затем снижает яркость до минимума, когда человек уходит, но не выключает полностью — для безопасности перемещения
• Школьный класс: при наличии учеников поддерживается равномерная яркость, даже если солнечный свет меняется в течение дня
• Тренажёрный зал: активируется при движении, не срабатывает на прохожих за окном благодаря настройке секторов
• Офис с большими окнами: функция LUCE COSTANTE компенсирует изменение освещённости от солнца, сохраняя комфортную рабочую среду

Практические советы

• Перед установкой определите, какие зоны должны игнорироваться (например, окна, двери, проходы) — используйте секторы ограничения, чтобы отключить лишние 45°
• Проверьте совместимость вашего светильника с сигналом 1–10 В и DALI до закупки — датчик не работает с обычными выключателями
• При высоте установки больше 3,5 м возможны снижение чувствительности — тестируйте работу в режиме STAND-BY
• Не устанавливайте рядом с источниками тепла (батареи, нагревательные приборы) — это вызывает ложные срабатывания
• Для сложных систем используйте программатор DALI — так можно настроить временные задержки, уровни яркости и группы освещения
• Обязательно проведите пробный запуск: включите датчик, пройдитесь по зоне и проверьте, как реагируют свет и диммирование
