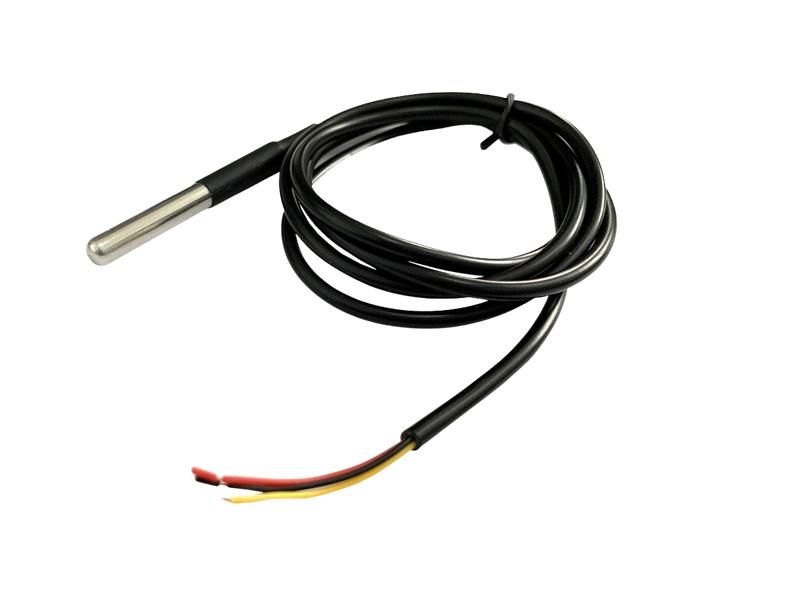

Датчик температуры 1-Wire RS-T1 Rem 1775239

Датчик температуры 1-Wire RS-T1 от Rem - компактный цифровой датчик для измерения температуры в системах автоматизации, где требуется надёжная передача данных по однопроводной шине. Артикул 1775239 подходит для установки в условиях с ограниченным пространством и требует минимального количества проводов.

Назначение и область применения

Датчик температуры 1-Wire RS-T1 предназначен для точного измерения температуры в промышленных, бытовых и автономных системах управления. Он передаёт данные по протоколу 1-Wire - один провод для питания и передачи информации. Подходит для мониторинга температуры в HVAC-системах, холодильном оборудовании, контролируемых хранилищах, на печатных платах и в других устройствах, где важна минимизация проводки.

Технические характеристики

• Тип датчика: цифровой, 1-Wire
• Измеряемый диапазон: от -55C до +125C
• Точность: +-0,5C (в диапазоне от -10C до +85C)
• Рабочее напряжение: 3,0–5,5 В
• Выходной сигнал: цифровой, через интерфейс 1-Wire
• Физический формат: корпус TO-92, три вывода
• Максимальная потребляемая мощность: менее 1 мА в режиме измерения

Совместимость и монтаж

Датчик RS-T1 совместим со всеми устройствами, поддерживающими протокол 1-Wire: микроконтроллерами Arduino, Raspberry Pi, PLC и специализированными контроллерами автоматизации. Для работы необходим pull-up резистор 4,7 кОм между линией данных и питанием. Монтаж осуществляется путём пайки трёх контактов: GND, VDD и DQ (данные). Учитывайте, что длина линии 1-Wire не должна превышать 100 метров без активных повторителей.

Безопасность и стандарты

Датчик соответствует требованиям RoHS по ограничению опасных веществ. Прямого указания на сертификаты безопасности (CE, UL) в предоставленных данных нет - рекомендуется проверить документацию производителя при использовании в регулируемых отраслях.

Преимущества

• Минимальное количество проводов - всего один для связи, плюс земля и питание
• Поддерживает несколько датчиков на одной шине - можно подключить до 100+ единиц с уникальными адресами
• Не требует внешних АЦП - преобразование температуры происходит внутри датчика
• Устойчив к электромагнитным помехам благодаря цифровому выходу

Ограничения применения

• Не предназначен для установки во взрывоопасных средах - отсутствует взрывозащита
• Не имеет защиты IP - не используется в открытых или влажных местах без дополнительной герметизации
• Чувствителен к переполюсовке - неверное подключение питания может вывести датчик из строя
• Требует программной реализации протокола 1-Wire на стороне контроллера - не работает “прямо в розетку”

Примеры использования

• Контроль температуры в серверной комнате через Raspberry Pi
• Автоматическое управление нагревом в термостате на базе Arduino
• Мониторинг температуры батарей в энергохранящих системах
• Системы сбора данных в теплицах и холодильных камерах

Практические советы

• При подключении нескольких датчиков 1-Wire RS-T1 убедитесь, что каждый имеет уникальный адрес - он записан в памяти датчика и доступен после сканирования шины
• Для длинных линий используйте экранированный кабель и заземлите экран только с одной стороны
• Избегайте прокладки линии 1-Wire рядом с силовыми кабелями - даже цифровые сигналы чувствительны к наведённым помехам
• Перед первым запуском выполните тестовое считывание температуры - это проверит целостность цепи и правильность подключения
• Датчик 1-Wire RS-T1 от Rem легко заменяет аналогичные модели DS18B20 - они физически и программно совместимы
