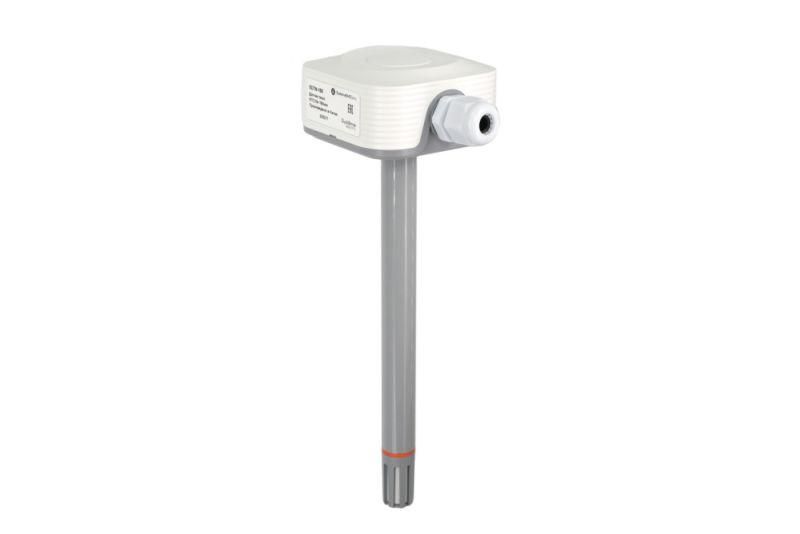

Датчик температуры канальный NTC10к SE -20...80°C 180мм Systeme Electric SDTN180

Датчик температуры канальный NTC10к 180мм от Systeme Electric (артикул sdtn180) предназначен для измерения температуры воздуха внутри воздуховодов систем вентиляции и кондиционирования. Его конструкция обеспечивает надежную установку на канале с минимальными требованиями к подготовке поверхности.

Назначение и область применения

Датчик температуры канальный NTC10к 180мм устанавливается внутрь прямоугольных или круглых воздуховодов для контроля температуры воздушного потока. Подходит для использования в системах HVAC - например, в офисных зданиях, торговых центрах, производственных помещениях. Он передает данные на контроллеры автоматики, чтобы регулировать работу нагревательных элементов, вентиляторов или клапанов.

Технические характеристики

• Тип датчика: NTC 10 кОм при 25C - терморезистор с отрицательным температурным коэффициентом, чувствителен к изменениям температуры
• Измеряемый диапазон: от –20 C до +80 C
• Глубина погружения: от 40 мм до 155 мм - позволяет адаптировать положение датчика в зависимости от толщины стенки воздуховода
• Длина погружной части: 180 мм - обеспечивает достаточное погружение для точного считывания температуры воздуха
• Степень защиты: IP54 - защищен от пыли (не полностью герметичен, но препятствует оседанию вредных объемов пыли) и брызг воды с любого направления
• Подключение: винтовые клеммы - удобны для быстрого подключения медных проводов сечением до 2,5 мм2
• Материал корпуса: пластик высокой прочности, устойчивый к воздействию воздуха и конденсата

Совместимость и монтаж

Датчик температуры канальный NTC10к 180мм комплектуется монтажным фланцем и кабельным вводом. Установка выполняется путем просверливания отверстия в стенке воздуховода с диаметром, соответствующим внешнему размеру фланца. После этого датчик вставляется в отверстие и фиксируется болтами. Кабель выводится через встроенный кабельный ввод, который предотвращает попадание пыли и влаги внутрь воздуховода.

Убедитесь, что место установки находится в зоне свободного движения воздуха - не рядом с источниками тепла (например, нагревателями) или холодом (например, радиаторами). Для точности показаний рекомендуется располагать датчик на прямом участке воздуховода, минимум в 3–5 диаметрах от поворотов или дефлекторов.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, используемого в системах вентиляции и кондиционирования. Степень защиты IP54 гарантирует безопасную эксплуатацию в условиях повышенной влажности и наличия пыли. Напряжение питания не указано - датчик является пассивным устройством и требует подключения к совместимому контроллеру с входом типа NTC 10 кОм.

Преимущества

• Фланцевая система крепления исключает необходимость сварки или сложной доработки воздуховода
• Регулируемая глубина погружения (40–155 мм) позволяет использовать одинаковый датчик на воздуховодах разной толщины
• NTC 10 кОм - распространённый тип сигнала, совместим со всеми популярными контроллерами HVAC
• Винтовые клеммы обеспечивают надежный контакт даже при вибрациях
• Защита IP54 снижает риск отказа из-за конденсата или пыли в воздуховоде

Ограничения применения

• Не предназначен для установки в средах с агрессивными газами, химическими парями или маслом
• Не следует применять при температурах выше +80 C - возможен перегрев и потеря точности
• Не подходит для монтажа в трубах с давлением выше атмосферного - используется только в открытых воздуховодах
• Не имеет встроенного экрана или активной защиты от ЭМИ - требуется экранированный кабель при прокладке рядом с силовыми линиями

Примеры использования

• Контроль температуры на выходе из теплообменника в системе принудительной вентиляции
• Автоматическое управление подогревом воздуха в приточных установках зимой
• Регулировка скорости вентилятора в зависимости от температуры рециркуляционного воздуха
• Интеграция в системы управления микроклиматом в серверных комнатах

Практические советы

• Перед установкой проверьте толщину стенки воздуховода - она должна позволять погрузить датчик минимум на 40 мм, но не более чем на 155 мм
• Используйте экранированный кабель с заземлением на одном конце, особенно если длина кабеля превышает 10 метров
• При замене старого датчика убедитесь, что новый также имеет NTC 10 кОм - другие типы (например, PT100) не будут работать с существующей автоматикой
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы или сам контакт
• Рекомендуется периодически (раз в год) проверять датчик на предмет запыленности - при необходимости осторожно протирать сухой мягкой тряпкой
