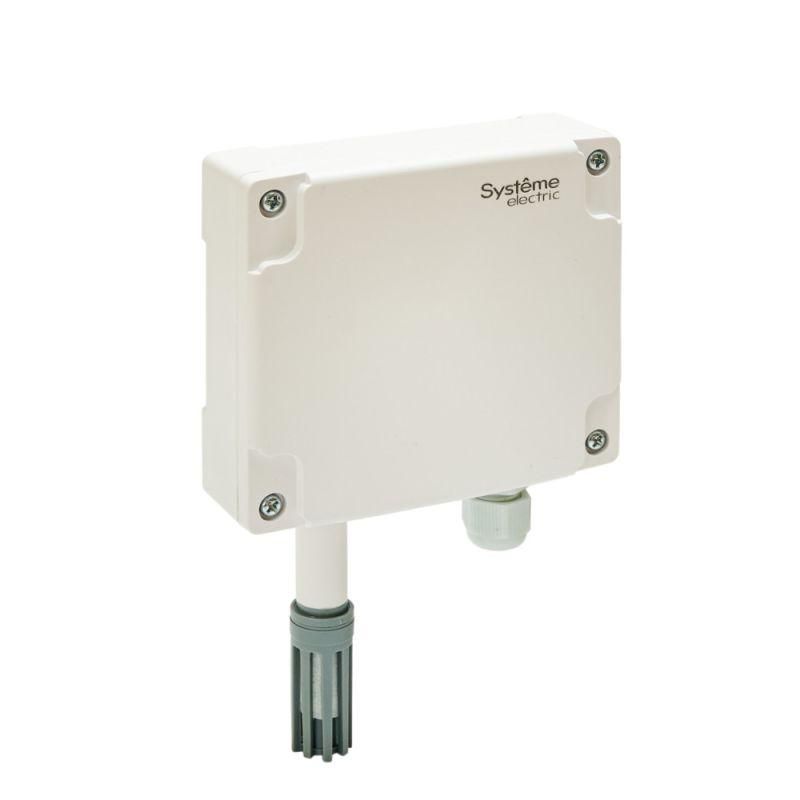

Датчик температуры наружный, -40…+60°С NTC10K | SOTN SE APC

Датчик температуры наружный NTC10K, -40…+60°С от Systeme Electric (артикул sotn) предназначен для измерения внешней температуры в системах автоматического управления климатом, вентиляцией и отоплением. Его прочный корпус с защитой IP65 позволяет устанавливать устройство вне помещений, даже в условиях повышенной влажности и запыленности.

Назначение и область применения

Датчик температуры наружный NTC10K, -40…+60°С используется для передачи данных о температуре воздуха за пределами здания в системы управления HVAC, тепловыми насосами, автоматическими регуляторами отопления и энергоэффективными контурами. Подходит для установки на фасадах, крышах, наружных стенах, в местах, где требуется точное определение реальной наружной температуры для корректного расчета нагрузки.

Технические характеристики

• Тип датчика: NTC10K - термистор с сопротивлением 10 кОм при 25 C
• Диапазон измеряемых температур: от -40 C до +60 C
• Степень защиты: IP65 - полностью герметичен против пыли, защищен от струй воды с любого направления
• Метод установки: накладная настенная - крепится болтами или саморезами к поверхности
• Выходной сигнал: изменение сопротивления в зависимости от температуры (не напряжение/ток)

Совместимость и монтаж

Датчик температуры наружный NTC10K, -40…+60°С совместим с контроллерами, поддерживающими входы типа NTC10K. Перед подключением проверьте, что ваше оборудование рассчитано именно на этот тип термистора - другие значения (например, NTC5K или PT1000) не будут работать корректно.

Установка выполняется на вертикальную или горизонтальную поверхность. Место монтажа должно быть свободным от прямого солнечного света, нагревающих элементов (вытяжек, радиаторов) и скопления влаги. Кабель выводится через резьбовой ввод в корпусе - не допускается перегиб или пережим провода.

Безопасность и стандарты

Изделие соответствует требованиям по электробезопасности для оборудования класса II (двойная изоляция). Защита IP65 обеспечивает безопасную работу в условиях открытого воздуха, включая дождь, туман и снег. Нет требований к заземлению - корпус не является токоведущим элементом.

Преимущества

• Высокая точность измерения в широком диапазоне температур
• Устойчивость к коррозии благодаря пластиковому корпусу с высокой степенью защиты
• Простота замены - не требует демонтажа всей системы, достаточно отсоединить кабель
• Работает без внешнего питания - питание подается от контроллера через измерительную цепь

Ограничения применения

• Не предназначен для погружения в жидкости - IP65 не гарантирует долговременную защиту от постоянного контакта с водой
• Не рекомендован для установки внутри труб, каналов или других закрытых объемов - датчик рассчитан на измерение температуры окружающего воздуха
• Не работает с аналоговыми входами, ожидающими сигнал 0–10 В или 4–20 мА - нужна совместимость с NTC10K
• При температурах ниже -40 C или выше +60 C показания становятся некорректными, возможны отказы

Примеры использования

• Подключение к тепловому насосу для корректировки режима работы в зависимости от наружной температуры
• Интеграция в систему вентиляции с рекуперацией для автоматической регулировки скорости воздушных потоков
• Использование в системах отопления частного дома для активации “зимних” режимов при снижении температуры на улице
• Контроль температуры на фасаде здания для систем “умного” освещения и климатических решений

Практические советы

• Перед установкой убедитесь, что посадочное место на стене ровное - иначе корпус будет деформироваться, и защита IP65 может нарушиться
• Используйте кабель с медными жилами и изоляцией, выдерживающей перепады температур - не применяйте бытовые провода
• При прокладке кабеля от датчика к контроллеру избегайте участков рядом с силовыми кабелями - это минимизирует помехи
• Проверяйте сопротивление датчика мультиметром при комнатной температуре - оно должно быть около 10 кОм +-5%
• Заменяйте датчик температуры наружный NTC10K, -40…+60°С только на аналогичный - использование другого типа может привести к сбоям в работе всей системы
