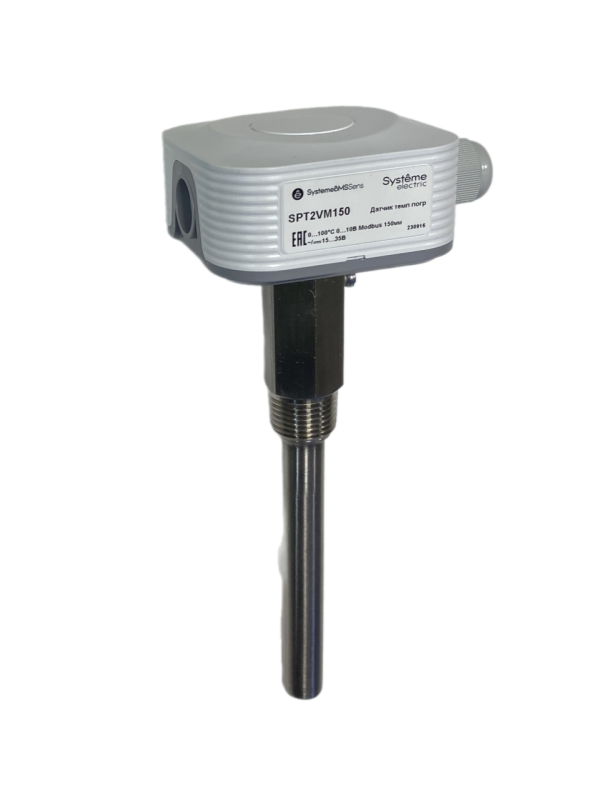

Датчик температуры погружной, 0...+100 град 0...10В RS485/Modbus 150мм ~24В±20%/=15...35В с гильзой 100мм - SPT2VM150 APC

Датчик температуры погружной Systeme Electric spt2vm150 предназначен для измерения температуры жидкостей в резервуарах и трубопроводах. Он выдает два сигнала - аналоговый 0–10 В и цифровой по Modbus через RS485, что позволяет использовать его как в простых системах, так и в автоматизированных контрольно-измерительных сетях.

Назначение и область применения

Датчик температуры погружной Systeme Electric spt2vm150 устанавливается непосредственно в среду, которую необходимо контролировать - например, в баки с водой, маслом, растворами или другими жидкостями. Подходит для систем отопления, ГВС, технологических процессов на производствах, тепловых насосов и систем охлаждения. Оба типа выходного сигнала позволяют интегрировать устройство в различные уровни автоматизации - от простых терморегуляторов до SCADA-систем.

Технические характеристики

• Диапазон измерения температуры: 0 … +100 C
• Аналоговый выход: 0 … 10 В (линейная зависимость от температуры)
• Цифровой интерфейс: RS485 / Modbus RTU
• Напряжение питания: 24 В переменного тока +-20% (допустимый диапазон: 15 … 35 В)
• Гильза: в комплекте - 100 мм; возможна установка в гильзу 150 мм (не включена в базовую комплектацию)
• Максимальная глубина погружения: 150 мм (при использовании внешней гильзы)

Совместимость и монтаж

Датчик температуры погружной Systeme Electric spt2vm150 имеет резьбовое крепление для установки в гильзу. Комплектуется гильзой длиной 100 мм - её можно вставить в стенку резервуара или трубопровода. Для более глубокого погружения (до 150 мм) требуется дополнительно приобрести соответствующую гильзу. Установка должна выполняться таким образом, чтобы чувствительный элемент находился полностью в жидкости - воздушные пузыри или контакт со стенкой исказят показания. Кабель выводится через герметичную головку, защищённую от механических повреждений. Подключение аналогового сигнала требует заземления экрана, цифровое подключение - соблюдения полярности A/B и правильной терминации шины RS485.

Безопасность и стандарты

Устройство рассчитано на работу в условиях промышленной электромагнитной среды. Напряжение питания 24 В AC обеспечивает безопасность персонала при обслуживании. Конструкция не содержит открытых токоведущих частей. Сертификаты и соответствие нормам EN/IEC не указаны производителем - применение допускается в рамках внутренних регламентов предприятия при условии соблюдения рекомендаций по монтажу и эксплуатации.

Преимущества

• Два выходных сигнала одновременно - удобно для совмещения старых и новых систем управления
• Широкий диапазон рабочего напряжения (15–35 В AC) - устойчив к колебаниям сети
• Стандартный интерфейс Modbus RTU - легко интегрируется с PLC и HMI
• Гильза защищает датчик от механических воздействий и позволяет заменить его без слива среды

Ограничения применения

• Не предназначен для работы с агрессивными химикатами - материал корпуса не указан, предположительно - нержавеющая сталь, но химическая стойкость не сертифицирована
• Работает только с жидкостями - не используется для измерения температуры воздуха или паровой фазы
• Выходной сигнал 0–10 В требует отдельного входа в контроллер - не поддерживает питание по шине (PoE, 2-проводная схема невозможна)
• Гильза 150 мм не входит в комплект - её нужно заказывать отдельно

Примеры использования

• Контроль температуры воды в бойлере системы центрального отопления
• Измерение температуры теплоносителя в контуре теплового насоса
• Автоматизация температурного режима в емкостях с пищевыми жидкостями
• Система охлаждения технологического оборудования с подачей сигнала в ПЛК

Практические советы

• Перед установкой проверьте, что диаметр отверстия в резервуаре соответствует резьбе гильзы - не используйте адаптеры без гарантии герметичности
• При подключении RS485 обязательно завершите шину терминатором 120 Ом на последнем устройстве
• Для точности измерений избегайте установки рядом с источниками тепла или холодного потока - датчик должен «видеть» равномерную температуру среды
• Если система работает в условиях высокой вибрации - закрепите кабель хомутиком вне зоны движения
• При использовании аналогового сигнала 0–10 В учтите, что максимальное сопротивление нагрузки - обычно до 2 кОм; при больших расстояниях используйте экранированный кабель и минимизируйте длину
