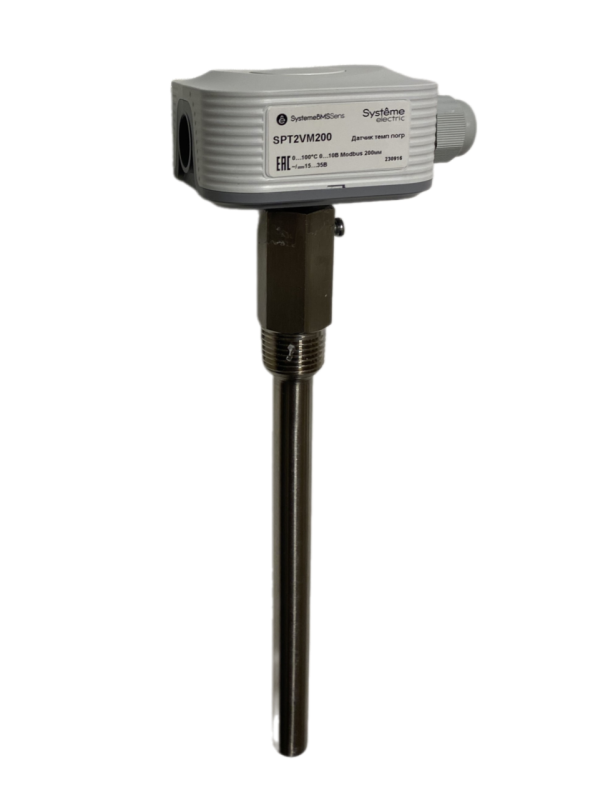

Датчик температуры погружной, 0...+100 град 0...10В RS485/Modbus 200мм ~24В±20%/=15...35В с гильзой 150мм - SPT2VM200 APC

Датчик температуры погружной Systeme Electric spt2vm200 предназначен для измерения температуры жидкостей в резервуарах, трубопроводах и теплообменниках. Он выдает аналоговый сигнал 0–10 В и цифровой протокол Modbus через RS485, что позволяет использовать его как в простых системах управления, так и в сложных автоматизированных контурах. Гильза в комплекте обеспечивает безопасную установку без демонтажа системы.

Назначение и область применения

Датчик температуры погружной spt2vm200 используется для контроля температуры воды, масла, антифризов и других непагубных сред в диапазоне от 0 до 100 C. Подходит для систем отопления, вентиляции, кондиционирования, технологических процессов на заводах, бассейнов, тепловых пунктов и систем горячего водоснабжения. Может работать в закрытых емкостях, где требуется постоянный мониторинг без доступа к внутреннему объему.

Технические характеристики

• Диапазон измерения температуры: 0 … +100 C
• Выходной сигнал: аналоговый 0 … 10 В (для подключения к контроллерам, регуляторам)
• Цифровой интерфейс: RS485 / Modbus RTU (возможно подключение к АСУ ТП, PLC, HMI)
• Напряжение питания: 24 В переменного тока +-20% (15 … 35 В)
• Глубина погружения: 200 мм
• Комплектация: гильза длиной 150 мм для защиты датчика и упрощения замены
• Материал корпуса: нержавеющая сталь AISI 316L (стойкая к коррозии)

Совместимость и монтаж

Датчик температуры погружной spt2vm200 устанавливается в гильзу, которая предварительно приваривается или резьбово вворачивается в стенку резервуара. После этого датчик просто вводится в гильзу и фиксируется. Это позволяет менять датчик без слива среды и остановки системы. Для работы с RS485 необходима двухпроводная шина с терминальными резисторами 120 Ом на концах. Аналоговый выход 0–10 В подключается к входу контроллера с высоким импедансом. Убедитесь, что посадочное место имеет соответствующий диаметр для гильзы 150 мм - типичный внешний диаметр составляет 18–22 мм.

Безопасность и стандарты

Датчик spt2vm200 не имеет сертификатов взрывозащиты и не предназначен для работы во взрывоопасных зонах. Корпус выполнен из нержавеющей стали, что делает его совместимым с пищевыми и медицинскими средами, однако официальных документов (например, FDA, EHEDG) в данных не указано - применение в таких сферах требует дополнительной проверки.

Преимущества

• Двухканальный вывод сигнала - одновременно analog и Modbus - снижает потребность в дополнительных преобразователях
• Гильза в комплекте экономит время на монтаже и исключает риск повреждения датчика при установке
• Работает от 24 В AC - совместим с большинством промышленных систем управления
• Измерительный элемент защищен от механических воздействий и химической агрессии благодаря материалу корпуса

Ограничения применения

• Не предназначена для измерения температур выше 100 C - перегрев приведёт к выходу из строя
• Не рекомендуется для агрессивных сред: кислот, щелочей, растворителей - материал корпуса не гарантирует химическую стойкость ко всем веществам
• Аналоговый выход 0–10 В чувствителен к помехам - при длинных кабельных трассах (>50 м) требуется экранирование и правильная заземление
• RS485 работает только в многоточечной сети - не поддерживает точка-точка без буферизации

Примеры использования

• Контроль температуры воды в бойлере в системе центрального отопления
• Измерение температуры охлаждающего масла в гидравлическом приводе станка
• Автоматическое управление нагревом в циркуляционном контуре теплицы
• Сбор данных в SCADA-системе для анализа эффективности теплообменника

Практические советы

• Перед монтажом проверьте, чтобы гильза была плотно закреплена - даже малый люфт вызывает погрешность показаний
• При использовании Modbus укажите адрес устройства (по умолчанию часто 1) и скорость передачи (обычно 9600 бод)
• Для аналогового канала используйте кабель с медным экраном и заземлением на стороне контроллера
• Не допускайте попадания воздуха между датчиком и гильзой - это создаёт термический контакт и искажает показания
• При длительной работе в режиме максимальной температуры (95–100 C) периодически проверяйте целостность герметизации
