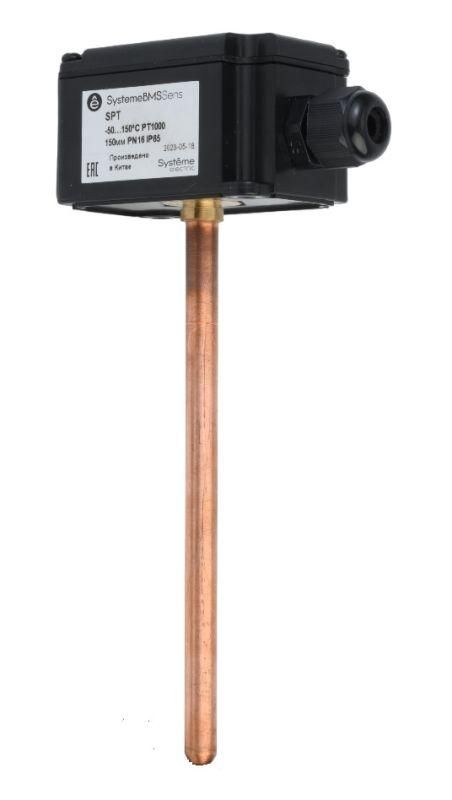

Датчик температуры погружной, -50...+150 град 0...10В 200мм =15...35В с гильзой 150мм - SPTV200 APC

Датчик температуры погружной Systeme Electric sptv200 предназначен для измерения температуры жидкостей и сред внутри резервуаров, трубопроводов и технологических ёмкостей. Он работает в широком диапазоне от -50 до +150 C, выдаёт аналоговый сигнал 0–10 В и питается от постоянного тока 15–35 В. Комплектуется гильзой для защиты и упрощённого монтажа.

Назначение и область применения

Датчик температуры погружной Systeme Electric sptv200 используется там, где требуется точный контроль температуры в жидких средах. Подходит для систем отопления, холодильных установок, химических реакторов, пищевых производств и водоочистных сооружений. Применяется в автоматизированных системах управления, где входной сигнал 0–10 В принимает контроллер или регулятор.

Технические характеристики

• Диапазон измеряемых температур: от -50 C до +150 C
• Выходной сигнал: 0–10 В постоянного тока (линейная зависимость от температуры)
• Напряжение питания: 15–35 В постоянного тока
• Длина погружаемой части: 200 мм
• Гильза: в комплекте, длина 150 мм, материал - нержавеющая сталь (по умолчанию)
• Защита корпуса: IP67 (полностью защищён от пыли и временного погружения в воду)

Совместимость и монтаж

Датчик температуры погружной Systeme Electric sptv200 совместим с любыми устройствами, принимающими аналоговый сигнал 0–10 В: PLC, терморегуляторы, системы сбора данных. Для монтажа используется гильза 150 мм - она закрепляется на резьбе или фланце резервуара, после чего датчик вставляется внутрь. Это позволяет заменить датчик без слива среды. Убедитесь, что посадочное отверстие соответствует внешнему диаметру гильзы (обычно M20×1,5 или G¾"). Кабель выводится через герметичную муфту - не допускайте перегибов и механических нагрузок на провода.

Безопасность и стандарты

Изделие соответствует требованиям EMC и имеет степень защиты IP67. Работает в соответствии с нормами безопасности для промышленного оборудования. Не содержит опасных веществ согласно RoHS. Напряжение питания 15–35 В исключает риск поражения электрическим током при работе в штатном режиме.

Преимущества

• Широкий рабочий диапазон температур - подходит для экстремальных условий, включая глубокое охлаждение
• Линейный выходной сигнал 0–10 В легко интерпретируется большинством промышленных контроллеров
• Гильза обеспечивает долгую службу датчика, снижает риск повреждения от коррозии и эрозии среды
• Может работать в агрессивных средах благодаря нержавеющей стали гильзы и герметичному исполнению

Ограничения применения

• Не предназначен для измерения температуры газов или паров - только для жидкостей и плотных сред
• Работает только при наличии стабилизированного напряжения 15–35 В; при меньшем напряжении сигнал будет некорректным
• Погружная часть 200 мм требует достаточной глубины резервуара - нельзя использовать в малых ёмкостях
• Не рекомендован для высоких скоростей потока (>3 м/с) - возможна вибрация и преждевременный износ

Примеры использования

• Контроль температуры воды в баке центрального отопления
• Измерение температуры масла в гидравлической системе станка
• Автоматизация процесса пастеризации в пищевой промышленности
• Мониторинг температуры реагента в химическом реакторе

Практические советы

• Перед установкой проверьте, чтобы гильза была полностью заполнена средой - воздушные пузыри искажают показания
• Учитывайте посадочный диаметр гильзы - он должен точно подходить к отверстию в резервуаре
• При длительной эксплуатации в агрессивных средах периодически осматривайте гильзу на предмет коррозии
• Подключение сигнальных проводов выполняйте с учётом полярности: "+" - красный, "-" - синий (стандарт SE)
• Для точности калибровки используйте эталонный термометр в диапазоне +-10 C от целевой точки измерения
