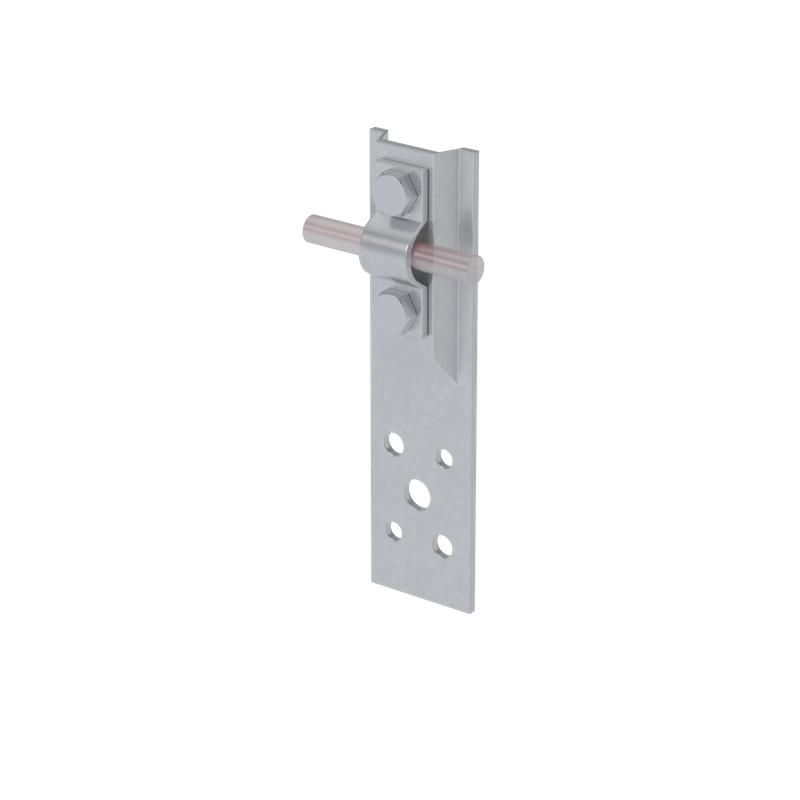

Держатель болтовой прямой DBP-H60-D5-10 для прутка d5-10мм H=60мм сталь КМ MA0229 КМ-Профиль

Держатель болтовой прямой для прутка диаметром 5–10 мм, высота 60 мм, сталь, КМ-профиль, DBP-H60-D5-10 - это компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надёжного крепления заземляющих прутков вдоль края кровли. Изделие изготовлено из оцинкованной стали и совместимо с КМ-профилем, обеспечивает механическую устойчивость и долговечность в условиях сухого климата и внутренних помещений.

Назначение и область применения

Держатель болтовой прямой для прутка диаметром 5–10 мм, высота 60 мм, сталь, КМ-профиль, DBP-H60-D5-10 используется для фиксации вертикальных или горизонтальных заземляющих стержней на крышах, стенах и других поверхностях. Применяется в системах молниезащиты и заземления зданий жилого, промышленного и коммерческого назначения. Подходит для установки на металлические профили типа КМ-профиль. Работает в помещениях и на открытых площадках с сухим или слабоагрессивным климатом.

Технические характеристики

• Диаметр заземляющего прутка: 5–10 мм
• Высота монтажа: 60 мм - расстояние от поверхности крепления до центра зажима
• Материал корпуса: сталь оцинкованная электрохимическим способом
• Тип крепления: винтовой зажим
• Совместимость с нормами: ГОСТ 15150-69 (класс умеренного климата)

Совместимость и монтаж

DBP-H60-D5-10 предназначен для установки на КМ-профиль - стандартный тип направляющей рейки в системах AURAFORT®. Для монтажа требуется закрепить держатель на профиль с помощью винтов, затем вставить заземляющий пруток диаметром 5–10 мм и затянуть зажим. Убедитесь, что поверхность профиля чистая и не имеет деформаций. Напряжение на зажиме не передаётся - он выполняет исключительно механическую функцию фиксации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69, что гарантирует работоспособность в условиях умеренного климата. Оцинкование защищает сталь от коррозии, но не рассчитано на постоянную эксплуатацию в агрессивных средах - например, возле морского побережья, химических заводов или в сырых подвалах. Электрохимическое оцинкование обеспечивает равномерное покрытие, снижающее риск точечной коррозии.

Преимущества

• Универсальная ширина зажима - поддерживает прутки от 5 до 10 мм, не требует замены при смене диаметра
• Оцинкованная сталь повышает срок службы в сравнении с обычной сталью
• Фиксация через винтовой зажим позволяет легко демонтировать и регулировать положение прутка
• Совместимость с КМ-профилем ускоряет сборку системы молниезащиты

Ограничения применения

• Не рекомендован для использования в агрессивных средах: повышенная влажность, солевые туманы, химические пары
• Не предназначен для работы при температурах ниже –40 C или выше +80 C
• Запрещается использовать как токопроводящий элемент - только как крепление
• Не совместим с неметаллическими профилями (например, пластиковыми или деревянными)

Примеры использования

• Крепление заземляющего прутка вдоль края плоской кровли промышленного здания
• Фиксация вертикального заземлителя на стене административного офиса
• Установка на периметре антенной вышки с использованием КМ-профиля
• Обустройство контура заземления на складском комплексе с металлическим каркасом

Практические советы

• Перед монтажом проверьте диаметр заземляющего прутка - он должен точно попадать в диапазон 5–10 мм
• При установке на КМ-профиль используйте винты того же класса прочности, что и остальные элементы системы
• Не перетягивайте зажим - это может повредить покрытие прутка или вызвать трещины в оцинковке
• Регулярно осматривайте держатели после сильных ветров или снегопадов - возможны смещения
• Если система работает в зоне с частыми грозами, убедитесь, что все держатели DBP-H60-D5-10 соединены в единую цепь заземления
