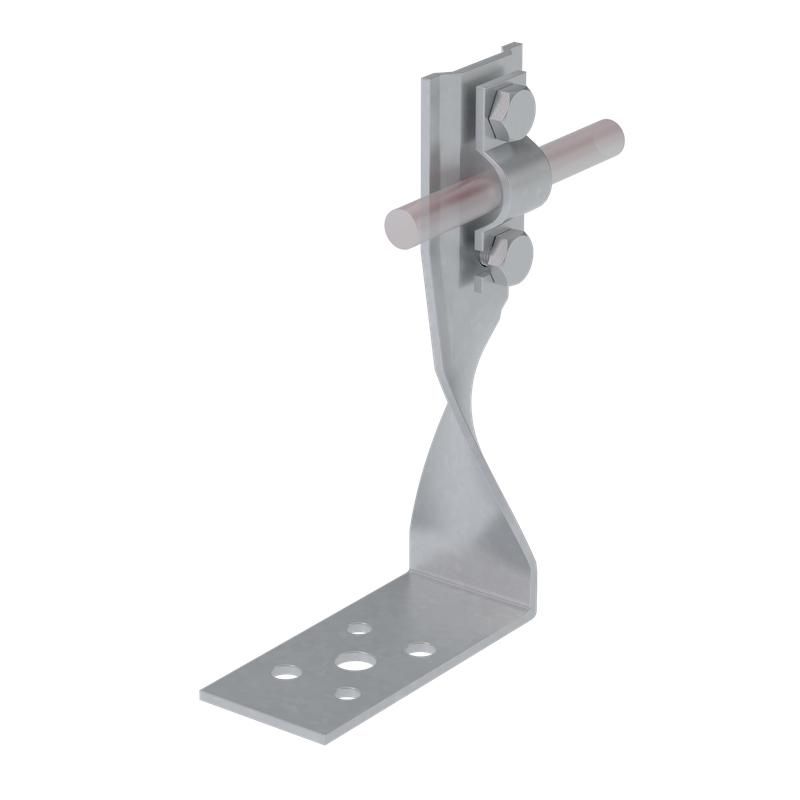

Держатель болтовой угловой скрученный UDBS-H140-D5-10 TD для прутка d5-10мм H=140мм сталь термодиффузион. цинк. КМ MA0172 КМ-Профиль

Держатель болтовой угловой скрученный UDBS-H140-D5-10 от КМ-Профиль - это надёжный крепёж для фиксации медного или стального прутка диаметром 5–10 мм в системах молниезащиты и заземления. Применяется на кровлях и фасадах зданий, обеспечивает прочную и долговечную установку проводников.

Назначение и область применения

Держатель болтовой угловой скрученный UDBS-H140-D5-10 предназначен для крепления вертикальных и горизонтальных участков проводников молниезащиты и заземления. Подходит для установки на металлические, бетонные и каменные поверхности. Часто используется на промышленных объектах, жилых домах, административных зданиях и энергообъектах, где требуется надёжная фиксация проводящего элемента под углом.

Технические характеристики

• Высота: 140 мм
• Поддерживаемый диаметр прутка: 5–10 мм
• Материал корпуса: сталь
• Защитное покрытие: термодиффузионный цинк (TDZ)
• Крепление проводника: два болта M5×12
• Метод монтажа: засверливание в основание
• Угол установки: угловой (90° между плоскостями крепления)

Совместимость и монтаж

Держатель совместим с медными, стальными и омеднёнными прутками диаметром 5–10 мм. Для монтажа необходимо просверлить отверстия в основе (бетон, металл, кирпич) и закрепить изделие анкерами или саморезами подходящего типа. Болты M5×12 затягиваются ключом на 8 мм. Глубина сверления должна соответствовать длине крепёжного элемента - рекомендуется использовать анкеры длиной не менее 40 мм. Убедитесь, что поверхность перед монтажом сухая и свободна от краски или изоляционных слоёв.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам систем молниезащиты по ГОСТ Р 50571.5.54 и IEC 62305. Термодиффузионное цинкование обеспечивает класс защиты от коррозии C4–C5 по ISO 12944, что делает его пригодным для эксплуатации в агрессивных средах - включая промзоны и побережья.

Преимущества

• Термодиффузионное цинкование создаёт равномерное, плотное и механически прочное покрытие - устойчиво к царапинам и истиранию при монтаже
• Стальная конструкция выдерживает высокие механические нагрузки и температурные перепады
• Угловая форма позволяет гибко распределить проводник по контуру крыши или фасада без дополнительных переходников
• Не требует специальных инструментов для установки - достаточно обычного сверла и ключа

Ограничения применения

• Не предназначена для крепления проводников большего диаметра - превышение 10 мм снижает контактное давление и риск отслоения
• Не подходит для установки на деревянные или пластиковые основания без предварительного усиления (например, через металлическую планку)
• Работает только в составе полноценной системы молниезащиты - не является самостоятельным устройством защиты
• Не рассчитана на постоянное погружение в воду - хотя защищена от атмосферных осадков, длительный контакт с жидкостью может снизить срок службы

Примеры использования

• Фиксация вертикального спуска молниеприёмника по углу здания
• Закрепление горизонтальной шины на скате кровли с выходом на фасад
• Соединение элементов заземления на стене промышленного цеха
• Установка на парапете или карнизе для формирования замкнутого контура

Практические советы

• Перед монтажом проверьте соответствие диаметра прутка - даже 0,5 мм лишнего увеличат люфт и снизят надёжность контакта
• При использовании на бетоне используйте химические анкеры или ударные дюбеля - они обеспечивают более стабильное крепление, чем обычные пластиковые
• После установки протестируйте электрический контакт между держателем и проводником - сопротивление должно быть ниже 0,1 Ом
• Не затягивайте болты с избыточным усилием - это может деформировать внутреннюю часть держателя и нарушить герметичность контакта
• Держатель UDBS-H140-D5-10 от КМ-Профиль можно комбинировать с другими элементами серии AURAFORT® - все компоненты имеют одинаковое покрытие и совместимые размеры
