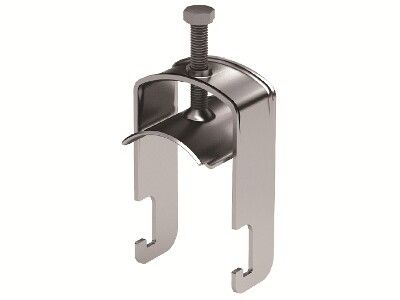

Держатель кабельный для крепления к профилю, д. 68-74 | BHP6874 DKC ДКС

Держатель кабельный для крепления к профилю, диаметр 68–74 мм, DKC (арт. bhp6874) предназначен для надёжного фиксирования одиночных кабелей на С-профилях в распределительных системах. Продукт изготавливается из цинкованной стали толщиной 2,5 мм и соответствует требованиям безопасности при использовании в промышленной автоматизации.

Назначение и область применения

Держатель кабельный для крепления к профилю, диаметр 68–74 мм, DKC используется для фиксации силовых и управляющих кабелей на С-образных профилях стандарта BPL, BPV, BPM, BPD и консолях BBP, BBD. Подходит для установки в шкафах управления, на станках, конвейерах, в производственных линиях, где требуется организованная прокладка кабелей без перегрузки профиля. Может применяться совместно со силиконовой прокладкой BHR8010 для защиты оболочки кабеля от механических повреждений.

Технические характеристики

• Тип изделия: держатель кабеля
• Диаметр зажима: 68–74 мм - подходит для кабелей с внешним диаметром в этом диапазоне
• Способ монтажа: крепление к С-профилю (не требует сверления)
• Материал: сталь с цинковым покрытием - устойчив к коррозии, долговечен
• Толщина металла: 2,5 мм - обеспечивает жесткую фиксацию без деформаций
• Максимальное количество кабелей: 1 - рассчитан на один кабель, не допускает перегрузки
• Цвет: светло-серый - сочетается с большинством металлических конструкций
• Содержание галогенов: отсутствует - безопасен при возможном нагреве или возгорании

Совместимость и монтаж

Держатель кабельный для крепления к профилю, диаметр 68–74 мм, DKC совместим с профилями следующих серий: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, а также с консолями BBP-21, BBP-41, BBD-21. Монтаж осуществляется путём защёлкивания на С-профиль - никаких инструментов не требуется. Убедитесь, что ширина профиля соответствует внутреннему контуру держателя. Для точного крепления проверьте соответствие профиля и зажима до установки.

Безопасность и стандарты

Изделие изготовлено без содержания галогенов, что снижает выделение токсичных веществ при высоких температурах. Цинковое покрытие соответствует нормам антикоррозийной защиты для промышленной среды. Соответствует требованиям EN 61984 для кабельных креплений в электроустановках.

Преимущества

• Жёсткая конструкция из стали 2,5 мм исключает провисание кабеля даже при длительной нагрузке
• Цинковое покрытие увеличивает срок службы в условиях повышенной влажности и запылённости
• Быстрый монтаж без инструментов экономит время при сборке шкафов и линий
• Отсутствие галогенов делает изделие подходящим для помещений с особыми требованиями к экологической безопасности

Ограничения применения

• Не предназначена для многокабельной фиксации - более одного кабеля вызывает перегрузку и риск повреждения
• Зажим работает только с кабелями диаметром 68–74 мм; меньшие или большие кабели не будут надёжно удерживаться
• Не рекомендуется использовать вне закрытых щитов или в условиях постоянного воздействия открытой воды
• Не подходит для крепления к круглым трубам или другим формам профилей, отличным от С-образных

Примеры использования

• Фиксация силового кабеля на С-профиле внутри распределительного шкафа станка CNC
• Упорядоченная прокладка кабелей управления на консоли BBP-41 в пищевой линии
• Крепление кабелей питания к боковым профилям BPL-21 в системе автоматизированного хранения

Практические советы

• Перед установкой проверьте фактический диаметр кабеля - он должен точно попадать в диапазон 68–74 мм
• Для защиты изоляции используйте силиконовую прокладку BHR8010 - она снижает трение и предотвращает истирание
• Не затягивайте держатель слишком сильно - это может деформировать профиль или повредить кабель
• При комплектации системы учитывайте шаг между держателями: оптимально - через каждые 400–600 мм
• Артикул bhp6874 - единственный вариант этого типа в серии B5 Combitech; другие модели имеют другой диаметр зажима
