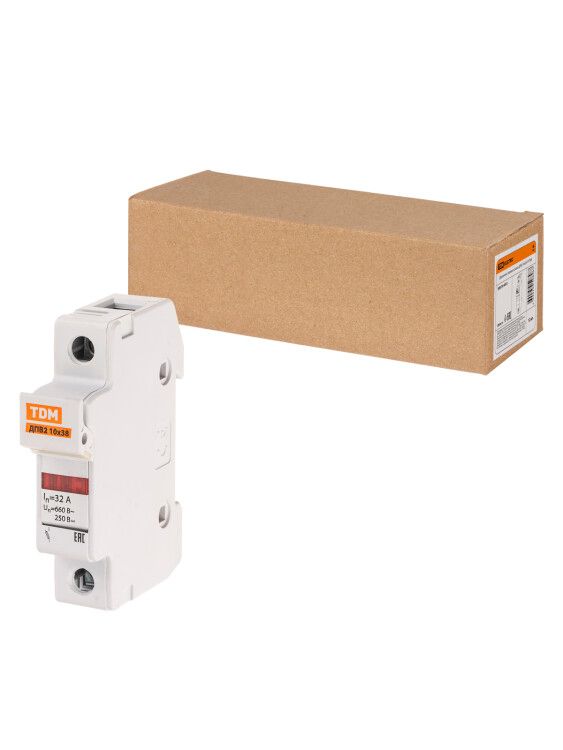

Держатель плавких вставок ДПВ2 10х38 1П | SQ0216-0013 TDM

Держатель плавких вставок ДПВ2 10х38 1П от TDM ELECTRIC - это надёжный элемент для установки предохранителей типа 10×38 мм в распределительных щитах, обеспечивающий безопасную коммутацию и защиту цепей от перегрузок и КЗ.

Назначение и область применения

Держатель плавких вставок ДПВ2 10х38 1П предназначен для фиксации и электрического соединения плавких вставок стандарта 10×38 мм. Он используется в системах защиты кабельных линий, бытовых и промышленных устройств - особенно там, где есть большие пусковые токи: насосы, компрессоры, конвейеры, конденсаторные установки.

Основные места установки:

• Вводно-распределительные устройства (ВРУ);
• Щиты управления и автоматизации;
• Распределительные шкафы низкого напряжения;
• Стационарные силовые цепи с частыми включениями.

Технические характеристики

• Тип вставки: 10×38 мм - стандартный размер для промышленных и бытовых предохранителей;
• Количество полюсов: 1 (однополюсный);
• Материал корпуса: термостойкий пластик, устойчивый к нагреву и механическим воздействиям;
• Конструкция: зажимной контакт с пружинным механизмом для надёжного контакта;
• Изоляция: обеспечивает безопасную работу при напряжении до 500 В переменного тока (AC);
• Работает в температурном диапазоне от -25C до +40C.

Совместимость и монтаж

Держатель плавких вставок ДПВ2 10х38 1П совместим с любыми плавкими вставками, соответствующими габаритам 10×38 мм - включая вставки классов gG, gL, aM. Установка выполняется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода зачищаются на 6–8 мм, затягиваются моментом 0,5–0,7 Нм. Монтаж возможен как вертикально, так и горизонтально. Обязательно проверьте соответствие номинала вставки и нагрузки цепи перед установкой.

Безопасность и стандарты

Держатель плавких вставок ДПВ2 10х38 1П соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное прикосновение к токоведущим частям при установленной вставке. Корпус выполнен из самозагасающего материала - не поддерживает горение.

Преимущества

• Надёжный контакт благодаря пружинному зажиму - снижает риск перегрева;
• Простая замена вставки - не требует инструментов, достаточно вынуть старую и вставить новую;
• Удобная визуальная индикация состояния: при срабатывании вставка легко заметна через прозрачную часть корпуса;
• Высокая механическая прочность - выдерживает вибрацию и удары в промышленной среде.

Ограничения применения

• Не предназначены для работы при напряжении выше 500 В AC - использование в сетях 690 В и выше недопустимо;
• Не рекомендован для постоянной частой замены вставок более 10 раз в месяц - износ контактов снижает надёжность;
• Не использовать во взрывоопасных зонах - отсутствует взрывозащита;
• Не допускается установка вставок другого типоразмера - например, 14×51 мм - это повредит контакт и вызовет перегрев.

Примеры использования

• Защита электродвигателя 3 кВт в системе конвейера - вставка 10 А, держатель ДПВ2 10х38 1П в щите управления;
• Аварийное отключение освещения в цеху - вставка 16 А, установленная в ВРУ;
• Фазовая защита системы HVAC - один держатель на каждую фазу в трёхфазной цепи.

Практические советы

• Перед заменой вставки всегда отключайте питание - даже при открытом держателе ток может быть на входных клеммах;
• Выбирайте вставку с запасом по току - не ближе чем на 20% выше рабочего тока нагрузки, чтобы избежать ложных срабатываний;
• Проверяйте плотность посадки вставки: если она болтается - замените держатель; плохой контакт - причина перегрева;
• При использовании нескольких держателей в одном щите - соблюдайте минимальный интервал между ними (не менее 10 мм) для теплоотвода;
• Держатель плавких вставок ДПВ2 10х38 1П от TDM ELECTRIC - артикул sq0216-0013 - хорошо зарекомендовал себя в условиях повышенной влажности и пыли, но не заменяет герметичные решения IP65+.
