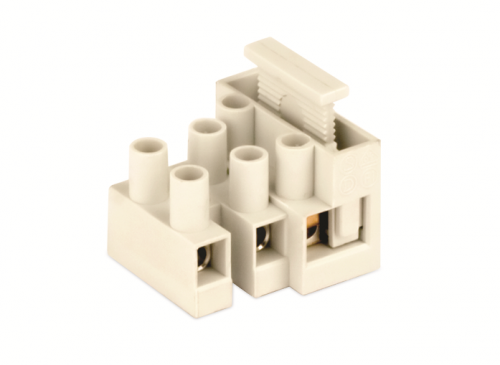

Держатель плавкой вставки Quadro 6.3А 250В 2.5мм² DKC (ДКС) 1331LP

Держатель плавкой вставки DKC (ДКС) 1331LP предназначен для надёжного крепления и подключения однополюсных плавких предохранителей на монтажной плате. Этот держатель обеспечивает безопасную защиту цепи от перегрузок при рабочем напряжении до 250 В и токе до 6,3 А, совместим с вставками сечением 2,5 мм2.

Назначение и область применения

Держатель плавкой вставки DKC 1331LP используется для установки однополюсных плавких предохранителей в электрических цепях постоянного и переменного тока. Применяется в устройствах, где требуется компактная и надёжная защита от перегрузок - например, в контроллерах, блоках питания, автоматике оборудования, пультах управления и распределительных щитах малой мощности.

Технические характеристики

• Номинальное напряжение: 250 В (переменный и постоянный ток)
• Номинальный ток: 6,3 А
• Сечение подключаемых проводов: до 2,5 мм2 (для защищаемой цепи); до 4 мм2 (для клеммной части)
• Тип присоединения: винтовые зажимы
• Способ монтажа: на печатную плату (SMD-монтаж через отверстия)
• Материал корпуса: полиамид, класс горючести UL94 V0
• Материал контактов: бронза OT58 с никелевым покрытием (Ni)
• Количество контактов: 1
• Тип вставки: нестандартный, “прочее” - совместим с плавкими вставками, соответствующими габаритам и требованиям 6,3 А / 250 В

Совместимость и монтаж

Держатель плавкой вставки DKC 1331LP рассчитан на монтаж на печатную плату. Для установки требуются два отверстия под выводы - они должны точно соответствовать расположению контактных ног держателя. Подключение проводов осуществляется через винтовые зажимы. Убедитесь, что используемый плавкий предохранитель имеет подходящую форму и размеры - хотя формально указано “прочее”, рекомендуется использовать вставки, аналогичные по габаритам типовым моделям 5x20 мм или другим, проверенным на совместимость с этим держателем. Напряжение и ток вставки не должны превышать 250 В и 6,3 А соответственно.

Безопасность и стандарты

• Класс пожаробезопасности корпуса: UL94 V0 - материал самозагасает после удаления источника огня
• Контакты выполнены из медной бронзы с никелевым покрытием - повышают долговечность и снижают риск окисления
• Работает в температурном диапазоне, характерном для промышленной электроники (без указания точных границ - см. документацию производителя)

Преимущества

• Высокая механическая прочность корпуса благодаря полиамиду
• Никелевое покрытие контактов предотвращает коррозию даже во влажной среде
• Удобный винтовой зажим позволяет легко заменить предохранитель без инструментов
• Поддержка большего сечения провода (до 4 мм2) на стороне клеммы - даёт запас по нагрузке
• Стандартный монтаж на плату - совместим с автоматизированными сборочными линиями

Ограничения применения

• Не предназначен для монтажа в шкафах или на DIN-рейках - только на печатную плату
• Не работает с ножевыми предохранителями - форма вставки отличается
• Максимальный ток 6,3 А - нельзя применять в цепях выше этого значения
• Не следует использовать в условиях постоянного воздействия открытого огня или экстремальных температур (>+105 C)
• Запрещено использование с предохранителями, не соответствующими по габаритам - риск плохого контакта и перегрева

Примеры использования

• Защита входной цепи импульсного блока питания на 250 В
• Однополюсная защита в контроллере станка с ЧПУ
• Фьюз-блок в системе освещения с драйвером
• Электронные платы бытовой техники, где нужна компактная защита

Практические советы

• Перед монтажом проверьте, чтобы отверстия в плате были точно выверены под габариты держателя - допуск +-0,2 мм
• Затягивайте винты равномерно, без усилия - переусилие может повредить пластик или раздавить провод
• Используйте предохранители с сертификатом UL или IEC 60127 - они гарантированно совместимы
• При замене предохранителя всегда отключите питание - даже при низком напряжении есть риск дугового пробоя
• Если вставка часто перегорает - проверьте цепь на КЗ или перегрузку; держатель не является причиной отказа
