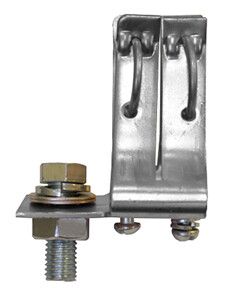

Держатель плавкой вставки ПН2-250-Э У3 на 250А, сталь (ЭТ) | ET522575 Электротехник

Держатель плавкой вставки ПН2-250-Э У3 на 250А, сталь — это компактный и надёжный держатель для промышленных плавких вставок серии ПН2, рассчитанный на работу в цепях до 380 В переменного тока. Бренд Электротехник предлагает этот держатель как часть проверенной линейки оборудования для защиты электросетей от перегрузок и КЗ. Артикул et522575 соответствует стандартному исполнению для монтажа на DIN-рейки и аналогичные элементы.

Назначение и область применения

Держатель плавкой вставки ПН2-250-Э У3 на 250А, сталь предназначен для фиксации и электрического контакта с плавкими вставками серии ПН2. Он используется в распределительных щитах, пультах управления и силовых цепях промышленного оборудования — например, на станках, насосах, конвейерах и других устройствах, где требуется защита от перегрузок и коротких замыканий. Подходит для трёхфазных сетей переменного тока 380 В, 50–60 Гц, а также для цепей постоянного тока до 220 В.

Технические характеристики

• Номинальный ток: 250 А — максимальный рабочий ток, который выдерживает держатель без перегрева;
• Рабочее напряжение: 380 В переменного тока / 220 В постоянного тока — допустимый уровень напряжения в сети;
• Количество полюсов: 2 — позволяет устанавливать две плавкие вставки одновременно, подходящие для двухфазных цепей или параллельного подключения;
• Материал корпуса: сталь — обеспечивает механическую прочность, но не имеет изоляционных свойств;
• Степень защиты IP00 — отсутствие защиты от пыли и воды; устройство требует установки внутри закрытых щитов или корпусов;
• Способ монтажа: на монтажные элементы — крепится через отверстия или специальные кронштейны, совместим с DIN-рейками и аналогичными системами крепления.

Совместимость и монтаж

Держатель ПН2-250-Э У3 на 250А, сталь совместим только с плавкими вставками серии ПН2, имеющими номинальный ток до 250 А. Для правильного монтажа необходимо:

• Использовать только оригинальные вставки ПН2 — другие типы могут не войти или не обеспечить надёжный контакт;
• Убедиться, что площадка монтажа жесткая и не деформируется под нагрузкой;
• Подключать провода через болтовые зажимы — затяжка должна быть достаточной, чтобы исключить нагрев на контакте;
• Не использовать в открытой среде — из-за IP00 держатель нельзя устанавливать вне защищённых шкафов.

Безопасность и стандарты

Держатель соответствует требованиям к промышленным предохранительным устройствам, используемым в соответствии с ГОСТ Р 50030.5.1 и другими нормами для коммутационной аппаратуры. Однако сам держатель не является средством защиты — он лишь обеспечивает механическое и электрическое соединение с плавкой вставкой, которая выполняет функцию защиты. Поэтому важно соблюдать правила выбора вставок по току и времени-токовой характеристике gG.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу — выдерживает вибрацию и ударные нагрузки в промышленной среде;
• Простая и надёжная конструкция — два болтовых зажима обеспечивают устойчивый контакт даже при длительной работе;
• Совместимость с сертифицированными вставками ПН2 — гарантирует соответствие заявленной защитной характеристике gG;
• Лёгкость обслуживания — вставка легко заменяется без инструментов после срабатывания.

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах — степень защиты IP00 не предусматривает никакой внешней защиты;
• Не подходит для установки на открытом воздухе или в помещениях без герметичных шкафов;
• Не рекомендован для цепей выше 380 В переменного тока — риск пробоя и возгорания;
• Требует обязательного использования с плавкими вставками ПН2 — использование других типов вставок недопустимо и опасно.

Примеры использования

• Защита двигателя 110 кВт на конвейере — держатель с вставкой на 250 А в щите управления;
• Цепь питания насосной группы в водопроводном узле — двуполюсная защита в закрытом металлическом шкафу;
• Силовая цепь сварочного аппарата — обеспечение быстрого отключения при КЗ;
• Распределительный щит промышленного цеха — модульная сборка с несколькими держателями ПН2-250-Э У3.

Практические советы

• Перед установкой проверьте посадочные размеры вставки — они должны точно входить в гнёзда держателя без усилия;
• При замене вставки всегда отключайте питание — даже при отключенном автомате возможна индуктивная ЭДС;
• Не используйте держатель без крышки или защитного кожуха — контактные части находятся под напряжением;
• Проверяйте состояние контактов каждые 6–12 месяцев — окисление или нагрев могут снижать надёжность;
• Выбирайте вставки с характеристикой gG — они обеспечивают защиту как от перегрузок, так и от коротких замыканий.
