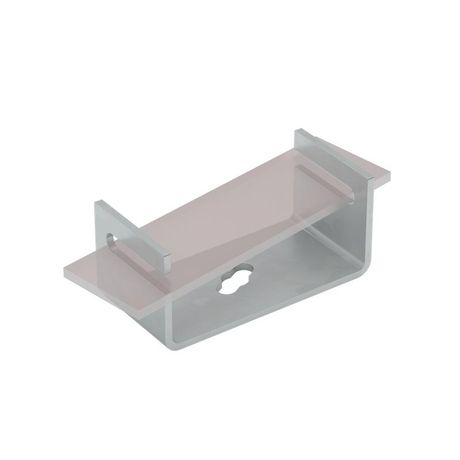

Держатель полосы DPP-B50-S4 до 50х4мм сталь КМ MA0301 КМ-Профиль

Держатель полосы до 50х4 мм сталь КМ-профиль - компонент системы AURAFORT®, предназначенный для надёжной фиксации медных или стальных заземляющих полос шириной до 50 мм на кровле и внешних конструкциях зданий. Артикул ma0301 обеспечивает механическую устойчивость и коррозионную стойкость за счёт оцинкованной стали.

Назначение и область применения

Держатель полосы до 50х4 мм сталь КМ-профиль используется для крепления заземляющих шин и полос в системах молниезащиты и заземления. Применяется на крышах, фасадах, металлических конструкциях и других наружных поверхностях. Подходит для установки в помещениях и на открытых площадках с умеренной влажностью. Не предназначен для постоянного контакта с агрессивными химическими средами или высокой влажностью.

Технические характеристики

• Ширина проводника: до 50 мм - позволяет фиксировать полосы стандартных размеров, используемых в системах заземления;
• Толщина полосы: до 4 мм - совместим с традиционными заземляющими шинами;
• Материал: сталь оцинкованная электрохимическим способом - повышает срок службы против коррозии;
• Тип монтажа: с зажимной скобой - обеспечивает плотный контакт с полосой без сварки или болтового крепления самой шины;
• Крепление: через отверстие в основании - требует установки с помощью винтов (не входят в комплект).

Совместимость и монтаж

Держатель полосы до 50х4 мм сталь КМ-профиль совместим с любыми жесткими заземляющими полосами из меди, стали или алюминия шириной до 50 мм и толщиной до 4 мм. Монтаж выполняется путём просверливания отверстий в поверхности (крыша, бетон, металл) и фиксации держателя винтами M8–M10 (выбор зависит от нагрузки и материала основания). Зажимная скoba плотно охватывает полосу, сохраняя её положение без деформации. Для лучшего контакта рекомендуется использовать гроверы и шайбы при установке на металлоконструкции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения UHL и УХЛ - допускает работу в условиях сухого и умеренно влажного климата. Электрохимическое цинкование обеспечивает защиту от коррозии в соответствии с нормами для наружных электромонтажных изделий. Соответствует требованиям к долговечности и механической прочности для систем молниезащиты.

Преимущества

• Устойчивость к коррозии благодаря электрохимическому цинкованию - продлевает срок службы в сравнении с обычным покрытием;
• Зажимная скоба исключает необходимость сварки или перфорации самой полосы - снижает риск повреждения проводящего элемента;
• Простая установка - не требует специального оборудования, достаточно стандартного набора инструментов;
• Совместимость с системой AURAFORT® - гарантирует согласованность всех компонентов заземления и молниезащиты.

Ограничения применения

• Не применять в агрессивных средах: поблизости от химических заводов, морских берегов, зон с частыми осадками и повышенной влажностью;
• Не использовать для полос толще 4 мм - возможна потеря герметичности зажима и снижение механической устойчивости;
• Не рассчитан на динамические нагрузки - не подходит для участков с вибрацией или движением конструкций;
• Требуется обязательное использование крепёжных винтов - без них держатель не будет функционален.

Примеры использования

• Фиксация заземляющей полосы по периметру плоской кровли промышленного здания;
• Крепление проводника от молниеотвода к контуру заземления на стене административного корпуса;
• Установка на фасаде складского комплекса для равномерного распределения тока молнии;
• Монтаж внутри производственного цеха - например, для заземления технологического трубопровода.

Практические советы

• Перед монтажом проверьте ширину полосы - она должна точно входить в зажим (до 50 мм);
• Используйте винты с антикоррозийным покрытием (например, оцинкованные или нержавеющие) для увеличения срока службы всей системы;
• Расстояние между держателями - не более 1,5 метра, чтобы избежать прогиба полосы;
• При установке на деревянные или бетонные поверхности - обязательно используйте анкерные болты; на металлическом профиле - саморезы с пресс-шайбой;
• После монтажа проверьте надёжность зажима - полоса не должна свободно двигаться в держателе.
