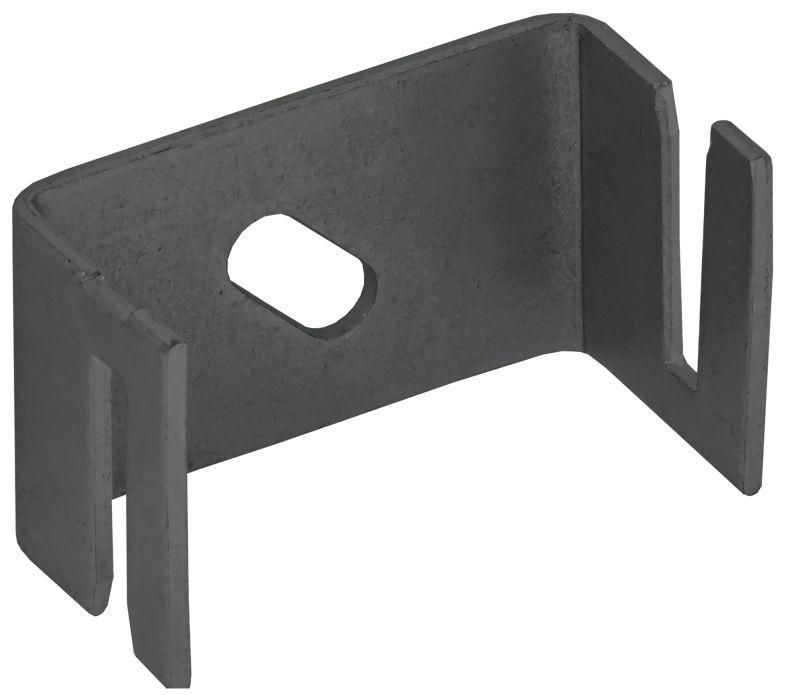

Держатель полосы 50х4мм оцинкованная сталь TD IEK - ZDP71-13-1-50

Держатель полосы 50х4мм оцинкованная сталь TD от IEK предназначен для надёжного крепления плоских медных или алюминиевых шин шириной 50 мм и толщиной 4 мм. Артикул zdp71-13-1-50 обеспечивает долговечную работу в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Держатель полосы 50х4мм оцинкованная сталь TD используется для фиксации плоских проводников (шин) на стенках щитов, панелей, оборудования или в открытых распределительных устройствах. Подходит для систем силовой передачи в промышленных установках, где требуется механическая устойчивость и защита от коррозии.

Технические характеристики

• Материал корпуса: сталь с термодиффузионным цинковым покрытием - повышает коррозионную стойкость
• Размеры шины: 50×4 мм - соответствует стандартным габаритам плоских проводников
• Тип крепления проводника: прижимная скоба из стали - обеспечивает плотный контакт без деформации шины
• Тип крепления держателя: накладка с одним отверстием - позволяет закрепить на поверхности болтом или саморезом
• Материал зажима: сталь - совместим с медными и алюминиевыми шинами

Совместимость и монтаж

Держатель полосы 50х4мм оцинкованная сталь TD совместим со шинами толщиной до 4 мм и шириной 50 мм. Для монтажа используйте крепёж подходящего диаметра (обычно M6 или M8) через отверстие в накладке. Убедитесь, что поверхность, на которую крепится держатель, ровная и прочная. Не затягивайте крепёж слишком сильно - это может вызвать перегрузку зажима и повредить шину.

Преимущества

• Цинковое покрытие защищает от ржавчины даже в сырых помещениях
• Жесткий прижимной механизм предотвращает люфт и вибрацию шины
• Универсальная форма подходит для вертикального и горизонтального монтажа
• Высокая механическая прочность материала снижает риск деформации при нагрузке

Ограничения применения

• Не предназначена для крепления круглых кабелей - только плоских шин 50×4 мм
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или морской воды - цинкование не гарантирует полную химическую стойкость
• Зажим не рассчитан на шины толще 4 мм - возможна потеря контакта или повреждение механизма

Примеры использования

• Фиксация шин в распределительных щитах промышленных автоматических линий
• Крепление токоведущих элементов в подстанциях и КРУ
• Установка в цехах с высокой влажностью - например, пищевые производства, мойки, холодильные камеры
• Альтернатива кронштейнам в компактных щитах, где важна минимизация занимаемого места

Практические советы

• Перед монтажом проверьте соответствие шины заявленным размерам - отклонение более +-0,3 мм может нарушить контакт
• При использовании алюминиевой шины - обязательно примените антикоррозийную смазку между зажимом и проводником
• Не комбинируйте этот держатель с другими типами креплений одной шины - это создаёт точку перегрузки
• При групповом монтаже нескольких держателей соблюдайте минимальный шаг 150–200 мм, чтобы избежать механического взаимодействия
• Артикул zdp71-13-1-50 - единственный вариант в линейке IEK с такими параметрами; аналоги других брендов могут отличаться по форме крепления
