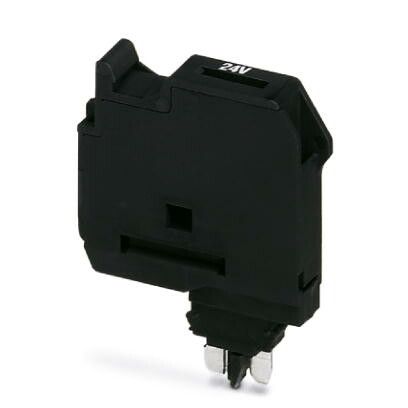

Штекерный держатель предохранителя P-FU 5X20 | 3036806 Phoenix Contact

Держатель предохранителя штекерный P-FU 5x20 от Phoenix Contact предназначен для надёжного крепления и подключения предохранителей типа 5×20 мм. Этот держатель используется в распределительных щитах, автоматике и силовых цепях, где требуется быстрая замена предохранителя без инструментов.

Назначение и область применения

Держатель предохранителя P-FU 5x20 обеспечивает механическую фиксацию и электрический контакт для предохранителей стандарта 5×20 мм. Подходит для установки в щитовые камеры, на DIN-рейку или в компактные устройства. Часто применяется в системах управления, промышленной автоматизации, оборудовании с высокой частотой обслуживания.

Технические характеристики

• Формат предохранителя: 5×20 мм
• Тип контактов: штекерный (быстроразъёмный)
• Материал корпуса: термостойкий пластик
• Рабочее напряжение: до 250 В переменного тока
• Номинальный ток: до 10 А
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и воды)

Совместимость и монтаж

Держатель совместим со всеми предохранителями формата 5×20 мм, соответствующими стандартам IEC 60127. Устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Для подключения используйте отвертку - зажимы выполнены винтового типа. Направление вставки предохранителя: один край вводится в гнездо, затем защёлкивается до упора.

Безопасность и стандарты

P-FU 5x20 соответствует требованиям безопасности IEC 60947-7-1 и имеет сертификацию CE. Конструкция исключает случайное выскальзывание предохранителя при нормальной эксплуатации. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Быстрая замена предохранителя без отключения проводов - достаточно извлечь модуль
• Удобная визуальная проверка состояния предохранителя через прозрачную крышку
• Высокая долговечность контактов благодаря медным ламелям с серебряным покрытием
• Изолированный корпус снижает риск поражения током при замене

Ограничения применения

• Не использовать в условиях повышенной запылённости или влажности - степень защиты IP20 недостаточна
• Запрещено применять с предохранителями большего размера (например, 6×30 мм)
• Не рассчитан на постоянные перегрузки выше 10 А
• Не подходит для цепей постоянного тока свыше 125 В

Примеры использования

• Щиты управления станков и конвейеров
• Автоматические системы освещения
• Электронные блоки питания в промышленном оборудовании
• Распределительные коробки с частой необходимостью замены предохранителей

Практические советы

• Перед заменой всегда отключите питание - даже при штекерном типе есть риск возникновения дуги
• Проверяйте посадочный диаметр предохранителя: он должен точно входить в гнездо без усилия
• При использовании в многоканальных системах рекомендуется маркировать каждый держатель P-FU 5x20 для удобства диагностики
• Не допускайте попадания посторонних предметов внутрь гнезда - это может повредить контакты
• Артикул 3036806 - единственный номер для заказа оригинального держателя P-FU 5x20 от Phoenix Contact; аналоги могут иметь отличия в контактах и сроке службы
