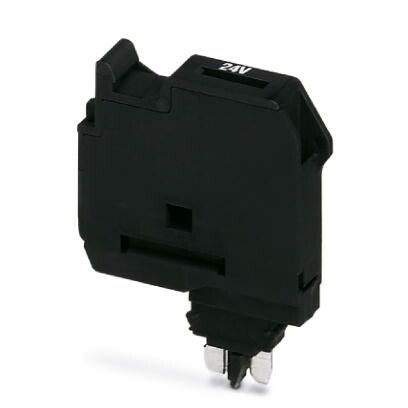

Штекерный держатель предохранителя P-FU 5X20 LED 24 | 3036819 Phoenix Contact

Держатель предохранителя штекерный P-FU 5x20 LED 24 от Phoenix Contact предназначен для установки предохранителей типа 5×20 мм с индикацией состояния цепи через светодиод. Применяется в распределительных щитах, автоматизированных системах и оборудовании с напряжением до 24 В постоянного тока.

Назначение и область применения

Этот держатель используется для безопасной фиксации и быстрой замены предохранителей класса 5×20 мм. Интегрированный светодиод показывает состояние цепи: горит - цепь исправна, не горит - перегорел предохранитель или отсутствует питание. Подходит для контроля цепей управления, слаботочных устройств, контроллеров, сенсоров и других компонентов в системах на 24 В постоянного тока.

Технические характеристики

• Тип предохранителя: 5×20 мм
• Рабочее напряжение: до 24 В постоянного тока
• Индикация: встроенный светодиод
• Тип контактов: штекерный (быстроразъёмный)
• Материал корпуса: термостойкий пластик
• Цвет индикатора: стандартный белый/зелёный (по умолчанию)

Совместимость и монтаж

Держатель P-FU 5x20 LED 24 совместим со всеми стандартными предохранителями 5×20 мм. Устанавливается в DIN-рейку или на панель с помощью штыревых контактных выводов. Для подключения используются провода сечением до 1,5 мм2. Контакты рассчитаны на надёжное соединение без инструментов - достаточно вставить держатель в соответствующий разъём. Монтаж возможен как в щитах, так и на платформах оборудования.

Преимущества

• Встроенная индикация снижает время диагностики отказов
• Штекерный тип обеспечивает быструю замену без отключения всей цепи
• Устойчив к механическим нагрузкам и температурным колебаниям
• Совместим с широким спектром стандартных предохранителей 5×20 мм
• Произведён компанией Phoenix Contact - известной надёжностью в промышленной электронике

Ограничения применения

• Не предназначена для работы с переменным током выше 24 В
• Не подходит для высоких токов - применяется только в цепях управления, а не силовых
• Светодиод требует минимального тока для свечения; при очень малых токах (менее 1–2 мА) индикация может не работать
• Не имеет защиты от внешних воздействий (IP-класс не указан, не рекомендовано для открытых площадок)

Примеры использования

• Щиты управления станков с ЧПУ
• Автоматические линии конвейеров
• Панели управления роботов и сервоприводов
• Системы освещения и сигнализации на 24 В
• Распределительные модули в пищевой и фармацевтической промышленности

Практические советы

• Перед установкой проверьте соответствие номинала предохранителя и рабочего тока цепи - даже при правильном форм-факторе 5×20 мм, неверный номинал может вызвать аварию
• При использовании в условиях вибраций закрепите держатель дополнительно, чтобы избежать самопроизвольного выскальзывания
• Если индикатор не светится, проверьте не только предохранитель, но и целостность цепи питания самого светодиода
• Запасные предохранители 5×20 мм должны иметь ту же скорость срабатывания (например, F или T) - меняйте только аналогичные модели
• Держатель P-FU 5x20 LED 24 от Phoenix Contact можно использовать в качестве замены в существующих системах, где ранее были установлены аналогичные изделия без индикации - переход будет бесшовным
