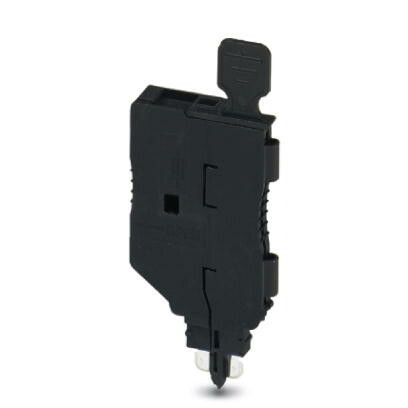

Штекерный держатель предохранителя P-FU 5X20-5 | 3209235 Phoenix Contact

Держатель предохранителя штекерный P-FU 5x20-5 от Phoenix Contact предназначен для надёжного крепления и подключения предохранителей типа 5x20 мм в цепях управления и слаботочных системах. Артикул 3209235 обеспечивает быстрый монтаж и доступную замену предохранителя без инструментов.

Назначение и область применения

Держатель предохранителя штекерный P-FU 5x20-5 используется для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку или в панели управления. Часто применяется в автоматике, промышленной электронике, системах управления станков, конвейеров и распределительных щитах.

Технические характеристики

• Тип предохранителя: 5x20 мм (стандартный штекерный формат)
• Максимальное напряжение: до 250 В переменного тока (AC)
• Максимальный ток: до 10 А
• Конструкция: штекерная, с двумя контактными пластинами для подключения проводов
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Цвет: прозрачный (возможно визуальное определение состояния предохранителя)

Совместимость и монтаж

Держатель совместим со всеми предохранителями стандарта 5x20 мм, включая медные и керамические типы. Монтаж осуществляется путём вставки контактов в гнёзда на плате, DIN-рейке или печатной плате. Кабель подключается через зажимы с винтами - достаточно затянуть винты отверткой. Нет необходимости в пайке. Установка и демонтаж предохранителя выполняются руками - без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC/EN 60269-6 для штекерных держателей предохранителей. Материал корпуса устойчив к возгоранию (класс горючести UL94 V-0). Прозрачная крышка позволяет контролировать целостность плавкой вставки без вскрытия устройства.

Преимущества

• Удобство замены: предохранитель извлекается и вставляется вручную
• Защита от случайного отключения: фиксация контактов исключает самопроизвольное выпадение
• Визуальный контроль: прозрачный корпус даёт возможность сразу определить перегорание предохранителя
• Высокая надёжность контактов: латунные контакты с серебряным покрытием обеспечивают минимальное переходное сопротивление

Ограничения применения

Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации. Не рекомендуется использовать в цепях выше 250 В AC или током более 10 А - возможен риск перегрева и повреждения. Не подходит для высокочастотных или импульсных нагрузок без согласования с проектом.

Примеры использования

• Щиты управления CNC-станков
• Распределительные коробки промышленных конвейеров
• Электронные модули автоматизации (PLC, реле, преобразователи частоты)
• Системы освещения и сигнализации с низким током

Практические советы

• Перед заменой предохранителя всегда отключите питание - даже при малых токах есть риск поражения электрическим током.
• Выбирайте предохранители с тем же номиналом тока и временем срабатывания, что и оригинальные - не используйте “более мощные” вместо сгоревших.
• Проверьте посадочные размеры: держатель рассчитан именно на 5x20 мм, другие размеры (например, 6x30 мм) не подходят.
• При монтаже на DIN-рейку убедитесь, что держатель плотно защёлкнут - слабая фиксация может вызвать нагрев и окисление контактов.
