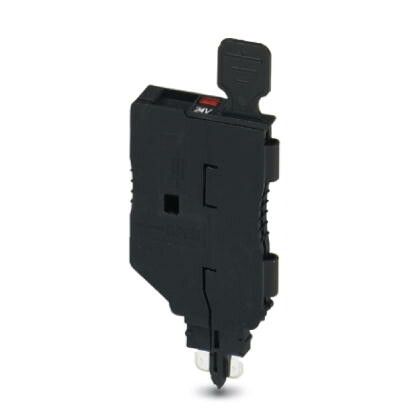

Штекерный держатель предохранителя P-FU 5X20 LED 24-5 | 3209248 Phoenix Contact

Держатель штекерный предохранителя P-FU 5x20 LED 24-5 от Phoenix Contact предназначен для установки предохранителей типа 5×20 мм с индикацией состояния через светодиод. Применяется в цепях постоянного тока до 24–30 В, особенно там, где важно визуально контролировать целостность защиты - например, в автоматике, пультах управления и распределительных щитах.

Назначение и область применения

Этот держатель используется для фиксации и подключения предохранителей 5×20 мм в слаботочных цепях постоянного тока. Интегрированный светодиод показывает состояние предохранителя: светится - предохранитель исправен, не горит - перегорел. Подходит для систем, где требуется быстрая диагностика без тестера: промышленная автоматизация, системы управления, оборудование на базе PLC, устройства связи и зарядные станции.

Технические характеристики

• Тип предохранителя: 5×20 мм (стандартный штекерный)
• Рабочее напряжение: 24–30 В постоянного тока
• Индикация: встроенный светодиод (LED)
• Максимальный ток: не указано - зависит от установленного предохранителя
• Подключение: зажимные клеммы для проводов (без винтовых соединений)
• Цвет корпуса: белый
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)

Совместимость и монтаж

Держатель совместим только с предохранителями стандарта 5×20 мм. Устанавливается на DIN-рейку шириной 35 мм. Для подключения используются зажимные клеммы - достаточно зачистить провода на 6–8 мм и вставить их до упора. Напряжение питания для светодиода берётся из самой защищаемой цепи - внешний источник не нужен. Монтаж прост: вставьте держатель в рейку до щелчка, затем вставьте предохранитель и подключите провода.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования низкого напряжения. Сертифицирован по нормам IEC/EN 60947-7-1 для коммутационных устройств. Не предназначен для работы в условиях повышенной влажности, запылённости или на открытом воздухе - из-за степени защиты IP20.

Преимущества

• Визуальная индикация состояния предохранителя снижает время диагностики отказов
• Удобный зажимной контакт - не требует отвертки при подключении
• Фиксация на DIN-рейке обеспечивает надёжную установку в щитах
• Небольшие габариты позволяют компактно размещать несколько держателей

Ограничения применения

• Не работает с переменным током - только постоянный ток 24–30 В
• Не допускается использование в помещениях с высокой влажностью, пылью или температурой выше +60 C
• Светодиод не заменяет контрольный прибор - он лишь указывает на наличие напряжения, но не гарантирует правильность номинала предохранителя
• Не поддерживает предохранители других форматов (например, 6×30 мм или T-type)

Примеры использования

• Щит управления станком: держатель P-FU 5x20 LED 24-5 от Phoenix Contact сигнализирует об отключении цепи питания серводвигателя
• Конвейерная система: в распределительном модуле установлены три таких держателя - один для каждого участка, что позволяет быстро найти повреждённую линию
• Аварийная освещение: в батарейном питании держатель показывает, когда предохранитель сработал после скачка напряжения

Практические советы

• Перед установкой проверьте, что предохранитель соответствует номиналу вашей цепи - держатель не ограничивает ток, он только фиксирует и индицирует
• При подключении проводов не затягивайте слишком сильно - зажимы чувствительны к перегрузкам
• Если светодиод не светится, но есть напряжение на входе - скорее всего, предохранитель перегорел; проверьте его мультиметром
• Держатель P-FU 5x20 LED 24-5 можно использовать в паре с предохранителями от любого производителя, главное - соблюдение размера 5×20 мм
• Для обслуживания просто выньте предохранитель - держатель остаётся закреплённым на рейке
