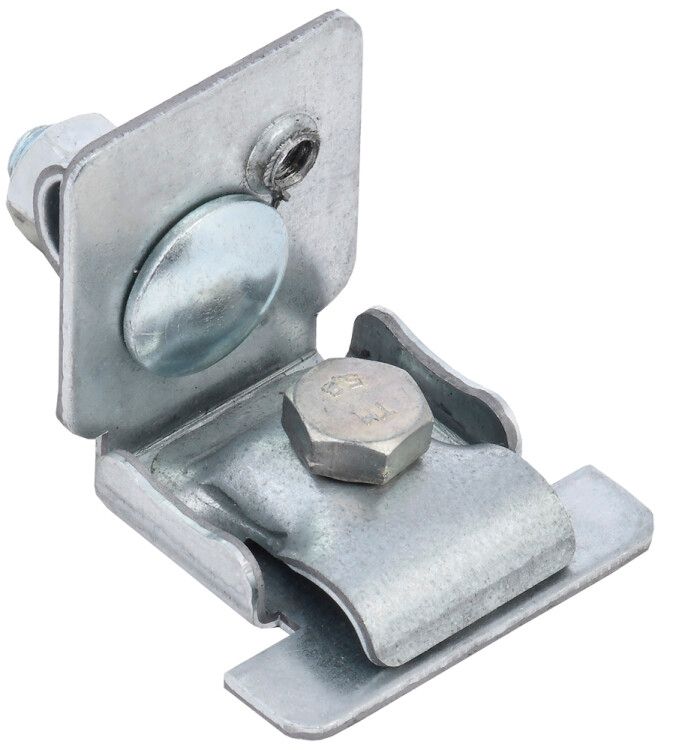

Держатель проводника круглого универсальный 6-10ммфальц 0,7-8мм оцинкованная сталь IEK - ZDP80-11-2-16-078

Держатель проводника круглого универсальный 6–10 мм фальц 0,7–8 мм оцинкованная сталь от бренда IEK предназначен для надёжного крепления силовых и слаботочных проводов на фальцевых кровлях и металлических поверхностях. Артикул zdp80-11-2-16-078 обеспечивает совместимость с типичными требованиями монтажа на кровельных системах.

Назначение и область применения

Держатель проводника круглого универсальный 6–10 мм фальц 0,7–8 мм оцинкованная сталь применяется для фиксации одножильных и многожильных круглых проводов на стоячем фальце фальцевой кровли, а также на других металлических конструкциях с аналогичной толщиной материала. Подходит для прокладки кабелей связи, антенных линий, заземляющих проводников и слаботочных цепей на крышах промышленных, коммерческих и жилых зданий.

Технические характеристики

• Диаметр проводника: 6–10 мм - позволяет фиксировать кабели сечением до 4 мм2 (например, NYM, VVG, КГ)
• Толщина фальца: 0,7–8 мм - совместим с большинством профилированных и гладких фальцевых покрытий
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в агрессивной среде
• Тип крепления: винтовой - обеспечивает прочную фixацию без сверления основания
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию в условиях открытого воздуха
• Тип изделия: зажим - механический захват с регулируемым усилием затяжки

Совместимость и монтаж

Держатель проводника круглого универсальный 6–10 мм фальц 0,7–8 мм оцинкованная сталь крепится к фальцу через специальный зажимный механизм, который плотно охватывает вертикальный выступ фальцевого соединения. Для установки достаточно расположить устройство на фальце и закрутить винт до упора - дополнительное сверление или использование крепёжных элементов не требуется. Убедитесь, что толщина фальца попадает в диапазон 0,7–8 мм; при меньшей толщине возможна деформация, при большей - недостаточное сцепление.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в части защиты от механических повреждений и воздействия внешней среды. Материал - оцинкованная сталь - не содержит свинца и других токсичных компонентов. Применяется в соответствии с ГОСТ Р 50571 и СП 31-110-2003 для внутренних и наружных электромонтажных работ.

Преимущества

• Не требует сверления кровельного покрытия - сохраняет герметичность фальцевой системы
• Универсальная форма - подходит для различных типов фальцев (стоячих, плоских, двойных)
• Высокая устойчивость к коррозии благодаря двухслойному цинковому покрытию
• Простота монтажа - не нужны специальные инструменты, достаточно отвёртки
• Долговечность - срок службы 30 лет исключает необходимость замены в течение всего срока эксплуатации здания

Ограничения применения

• Не предназначена для крепления проводов с диаметром менее 6 мм - возможен проскальзывание
• Не рекомендуется использовать на мягких или тонких (<0,7 мм) металлических листах - риск деформации
• Не подходит для высоковольтных линий выше 1 кВ - не имеет изоляционной защиты
• Не следует применять на неметаллических поверхностях (бетон, дерево, пластик) - механизм крепления не работает

Примеры использования

• Фиксация сигнальных кабелей на крыше торгового центра с фальцевым покрытием
• Удерживание заземляющего провода от молниеотвода на промышленном складе
• Крепление кабелей видеонаблюдения на кровле административного здания
• Монтаж антенного кабеля на частном доме с металлической фальцевой крышей

Практические советы

• Перед монтажом проверьте толщину фальца - используйте микрометр или штангенциркуль
• Не перетягивайте винт - это может сплющить фальец и нарушить герметичность
• При прокладке нескольких проводов расставляйте держатели равномерно - шаг не более 1,5 метра
• Для проводов с жесткой изоляцией (например, YDY) предварительно проверьте, чтобы диаметр включал изоляцию - он должен входить в диапазон 6–10 мм
• Артикул zdp80-11-2-16-078 совпадает с другими изделиями серии IEK - можно заказывать запасные части без изменения проекта
