Держатель проволоки безболтовой металлический (177 20 VA-VK M8) | 5207819 OBO Bettermann

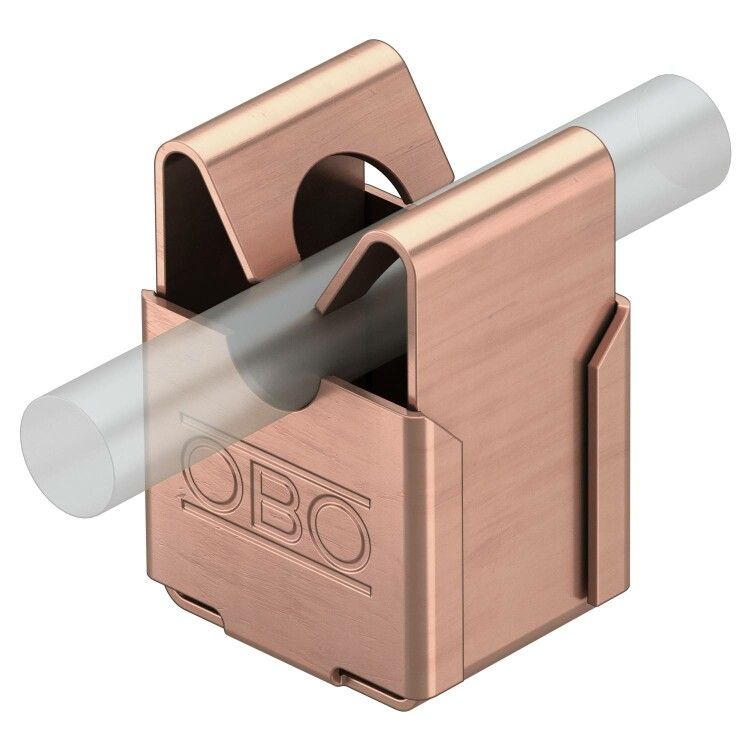

Держатель проволоки/прутка безболтовой металлический d8 177 20 VA-VK M8 от OBO BETTERMANN - надёжный крепёж для фиксации проводников диаметром до 8 мм в системах уравнивания потенциалов и заземления. Модель 177 20 VA-VK M8 обеспечивает быстрый монтаж без болтов и рассчитана на длительную эксплуатацию в агрессивных средах.

Назначение и область применения

Держатель предназначен для механического закрепления медных или стальных проводников, прутьев и шин диаметром до 8 мм. Применяется в системах уравнивания потенциалов, заземления и защиты от перенапряжения - например, в промышленных объектах, энергообъектах, транспортной инфраструктуре и зданиях с повышенными требованиями к электробезопасности.

Технические характеристики

• Материал корпуса: нержавеющая сталь AISI 304 (V2A) - устойчив к коррозии, подходит для влажных и агрессивных сред
• Тип крепления: защелкивающийся хомут - позволяет установить проводник без инструментов
• Размер проводника: до 8 мм в диаметре
• Крепёжная резьба: внутренняя M8 - совместима со стандартными болтами и анкерами
• Альтернатива креплению: сквозное отверстие диаметром 7 мм - для крепления через винты или шпильки
• Покрытие: медное (VA-VK) - повышает электропроводность контакта с проводником и снижает переходное сопротивление
• Артикул: 5207819

Совместимость и монтаж

Держатель 177 20 VA-VK M8 легко интегрируется в системы OBO BETTERMANN TBS. Для монтажа:

• Откройте защелкивающийся хомут, поместите проводник диаметром до 8 мм и зафиксируйте - никаких гаек или отверток не требуется
• Закрепите держатель на поверхности с помощью резьбы M8 (например, в гнездо с метрической резьбой) либо через сквозное отверстие Ø7 мм с использованием болта или шпильки
• Убедитесь, что поверхность, на которую крепится держатель, соответствует нагрузкам и условиям окружающей среды

Безопасность и стандарты

Изделие соответствует требованиям к материалам для систем заземления и уравнивания потенциалов. Нержавеющая сталь AISI 304 и медное покрытие обеспечивают долговечность и стабильный контакт даже при циклических нагрузках. Соответствует нормам IEC 62305 и ГОСТ Р 50571 для электроустановок.

Преимущества

• Быстрая установка благодаря защелкивающемуся механизму - экономия времени при монтаже
• Высокая коррозионная стойкость - срок службы увеличен в условиях влажности, химических паров и температурных колебаний
• Медное покрытие улучшает электрический контакт между держателем и проводником - снижает риск нагрева и окисления
• Гибкая система крепления: можно использовать как с резьбой M8, так и через сквозное отверстие - универсальное решение для разных типов поверхностей

Ограничения применения

• Не предназначена для крепления проводников диаметром более 8 мм - возможна деформация хомута
• Не рекомендовано применение в условиях постоянного механического удара или вибраций выше допустимых уровней - требуется дополнительная фиксация
• Медное покрытие требует бережного обращения при сборке - царапины могут снизить электропроводность

Примеры использования

• Фиксация медной шины заземления на стене в распределительном щите
• Крепление провода уравнивания потенциалов к трубопроводу в бассейне или производственном цехе
• Установка на металлоконструкциях в химически активных помещениях - пищевой промышленности, АЭС, водоочистных станциях

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно соответствовать 8 мм максимум
• Если используете сквозное отверстие Ø7 мм, выбирайте болт класса прочности не ниже 8.8
• При работе с медным покрытием не затягивайте слишком сильно - это может повредить слой и ухудшить контакт
• Держатель 177 20 VA-VK M8 от OBO BETTERMANN лучше сочетается с другими элементами серии TBS - сохраняется единая технологическая целостность системы
