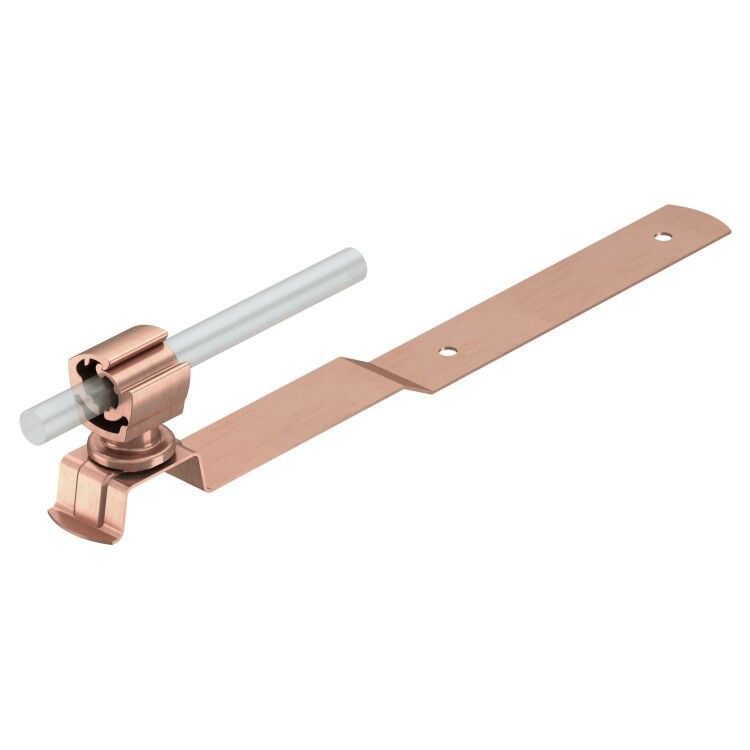

Держатель проволоки для шиферной кровли * (157 EK-CU) | 5215854 OBO Bettermann

Держатель проволоки/прутка для шиферной кровли от OBO BETTERMANN (арт. 157 EK-CU) предназначен для надежного крепления медного заземляющего проводника на поверхности шиферной кровли. Изготовлен из меди, обеспечивает долговечную работу даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Держатель проволоки/прутка для шиферной кровли используется для фиксации заземляющих проводников на крышах из натурального или асбестоцементного шифера. Применяется в системах молниезащиты зданий с покрытиями типа шифер, где требуется механическая устойчивость и коррозионная стойкость. Подходит для установки на плоских или слегка наклонных участках кровли.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Диаметр проводника: 8–10 мм - совместим со стандартными медными жилами заземления;
• Длина кронштейна: 265 мм - позволяет вывести проводник выше уровня кровельного материала для снижения риска повреждений;
• Тип крепления: с прижимной скобой - фиксирует проводник без необходимости сверления или клепки;
• Артикул производителя: 157 EK-CU - соответствует серийному ряду крепежных элементов OBO BETTERMANN для молниезащиты;
• Не содержит пластмассовые компоненты - отличается от аналогичных изделий из полиамида, указанных в некорректном описании.

Совместимость и монтаж

Держатель проволоки/прутка для шиферной кровли монтируется напрямую на поверхность кровли с помощью саморезов или анкеров через предварительно просверленные отверстия в шифере. Кронштейн имеет достаточную длину, чтобы проводник проходил над гребнем черепицы, исключая контакт с острыми кромками. Прижимная скoba плотно фиксирует проводник диаметром 8–10 мм без деформации. Установка возможна как на новой, так и на существующей кровле.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для систем молниезащиты IEC 62305 и ГОСТ Р 50571.5.9. Медный материал гарантирует стабильную токопроводящую способность и термическую устойчивость при ударе молнии. Отсутствие органических материалов снижает риск возгорания.

Преимущества

• Высокая прочность и долговечность благодаря использованию меди вместо пластика;
• Стандартная длина кронштейна (265 мм) минимизирует риск механического контакта проводника с кровлей;
• Прижимная скоба обеспечивает быстрый и надежный монтаж без дополнительных крепежей;
• Подходит для всех типов шиферных покрытий - от классического асбоцемента до современных имитаций.

Ограничения применения

• Не предназначена для установки на металлические кровли - требуются другие типы креплений;
• Не рекомендовано использовать для проводников меньшим диаметром менее 8 мм - существует риск недостаточного захвата скобой;
• Не следует применять в качестве опоры для силовых кабелей - только для заземляющих проводников малого сечения;
• Работает только на поверхностях, допускающих сверление - невозможна установка на мягкие или хрупкие материалы без основания.

Примеры использования

• Заземление частного дома с крышей из старого асбестового шифера;
• Фиксация контурного проводника вокруг исторических зданий с сохранением внешнего вида кровли;
• Обустройство системы молниезащиты на дачных домиках, банях и хозяйственных постройках с шиферным покрытием.

Практические советы

• Перед монтажом проверьте диаметр используемого проводника - он должен точно попадать в интервал 8–10 мм;
• Просверливайте отверстия в шифере с учетом расположения ребер жесткости - лучше всего крепить ближе к центральной части плиты;
• Не затягивайте крепеж слишком сильно - медь мягче стали, есть риск деформации кронштейна;
• Проверьте соответствие артикула 157 EK-CU перед заказом - некоторые продавцы путают этот продукт с аналогами из полиамида;
• Держатель проволоки/прутка для шиферной кровли от OBO BETTERMANN можно комбинировать с другими элементами серии EK-CU для создания цельной системы защиты.
