Держатель проволоки кровельный, с перемычкой (133 NB) | 5202213 OBO Bettermann

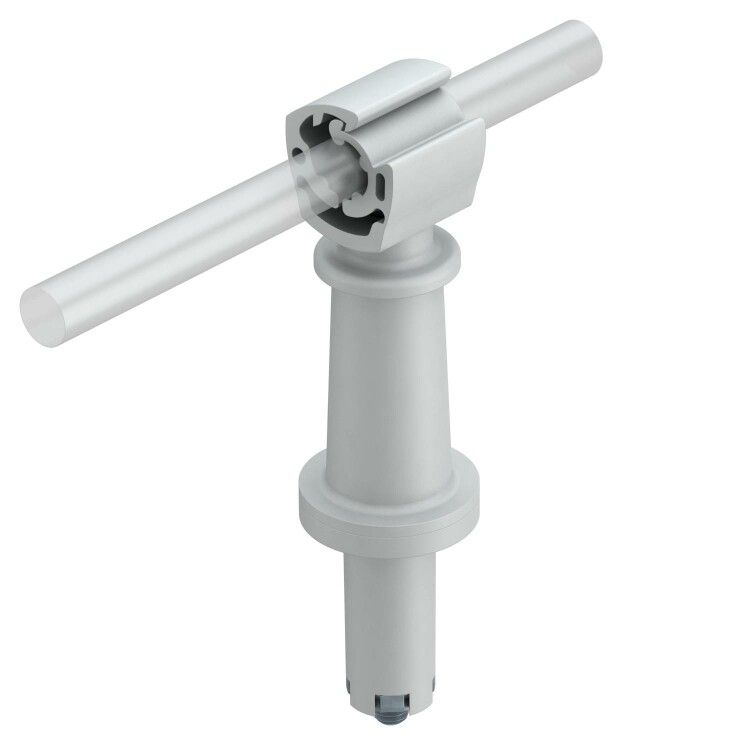

Держатель проволоки кровельный с перемычкой OBO BETTERMANN артикул 5202213 (тип 133 NB) предназначен для фиксации проводников на профилированных кровельных листах. Конструкция обеспечивает надежную фиксацию с минимальным риском повреждения покрытия крыши.

Назначение и область применения

Держатель проволоки кровельный с перемычкой используется для крепления электрических проводов и кабелей на металлических профилированных кровельных листах. Подходит для систем молниезащиты, антенного оборудования, освещения и других внешних коммуникаций, требующих прочного и долговечного крепления без сверления основной конструкции крыши.

Технические характеристики

• Материал корпуса: полиамид - устойчив к УФ-излучению, перепадам температур и химическим воздействиям
• Диаметр проводника: 8–10 мм - оптимально для силовых и слаботочных кабелей указанного сечения
• Просверленное отверстие: 16 мм - позволяет закрепить держатель через саморез или болт в профиль кровли
• Зажимной наконечник: мягкий ПВХ - предотвращает царапины и механические повреждения поверхности кровельного листа
• Цвет: серый - соответствует большинству типичных цветов металлочерепицы и профнастила
• Тип: 133 NB - специфическая модификация от OBO BETTERMANN для кровельных применений

Совместимость и монтаж

Держатель совместим со всеми видами профилированных кровельных листов (профнастил, металлочерепица) толщиной до 0,8 мм. Для установки требуется просверлить отверстие 16 мм в гребне или впадине профиля, затем зафиксировать держатель саморезом или болтом. Кабель помещается между прижимной скобой и мягким ПВХ-наконечником - затяжка осуществляется руками без инструментов. Монтаж возможен как на холодном, так и на нагретом до +40C материале.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для наружных электроустановок. Полиамид и ПВХ материалы не поддерживают горение и не выделяют токсичных веществ при повышенных температурах. Соответствие нормам EN 61914 и IEC 60529 обеспечивается конструкцией, хотя явное указание IP-класса в данных отсутствует.

Преимущества

• Не повреждает антикоррозийное покрытие кровли благодаря мягкому ПВХ-наполнителю
• Устойчив к длительному воздействию солнца, дождя и перепадов температур
• Легко монтируется без специнструментов - достаточно шуруповерт и сверло 16 мм
• Стандартный диаметр отверстия 16 мм совместим с широким спектром крепежа
• Серый цвет маскирует изделие на любой кровле, снижая визуальную нагрузку

Ограничения применения

• Не предназначена для крепления проводников диаметром менее 8 мм или более 10 мм - возможен люфт или недостаточное давление зажима
• Не рекомендовано использование на плоских кровлях без профиля - отсутствует точка фиксации
• Не следует использовать для крепления тяжелых кабелей с высокой механической нагрузкой - рассчитана только на легкие провода и сигнальные линии
• Работает только при температурах от –40C до +80C - выход за эти границы может деформировать полиамид

Примеры использования

• Крепление кабеля молниеприёмника на кровле торгового центра
• Фиксация антенного кабеля на жилом доме с металлочерепицей
• Удерживание светового кабеля от прожекторов на промышленном складе
• Подвеска сигнальных проводов от датчиков температуры на кровельной системе

Практические советы

• Перед монтажом проверьте, что диаметр вашего кабеля попадает в интервал 8–10 мм - слишком тонкий кабель будет болтаться, слишком толстый - повредит ПВХ
• Выбирайте место крепления на гребне профиля - там выше несущая способность и меньше вероятность протечки
• Используйте саморезы с резиновой шайбой и длиной минимум 25 мм - это гарантирует плотное прилегание и герметичность
• Не затягивайте крепеж с усилием - достаточно легкого нажима; переусердствовать можно повредить профиль или держатель
• При замене старого крепления - удалите остатки клея или ржавчины перед установкой нового держателя проволоки кровельного с перемычкой OBO BETTERMANN 5202213
