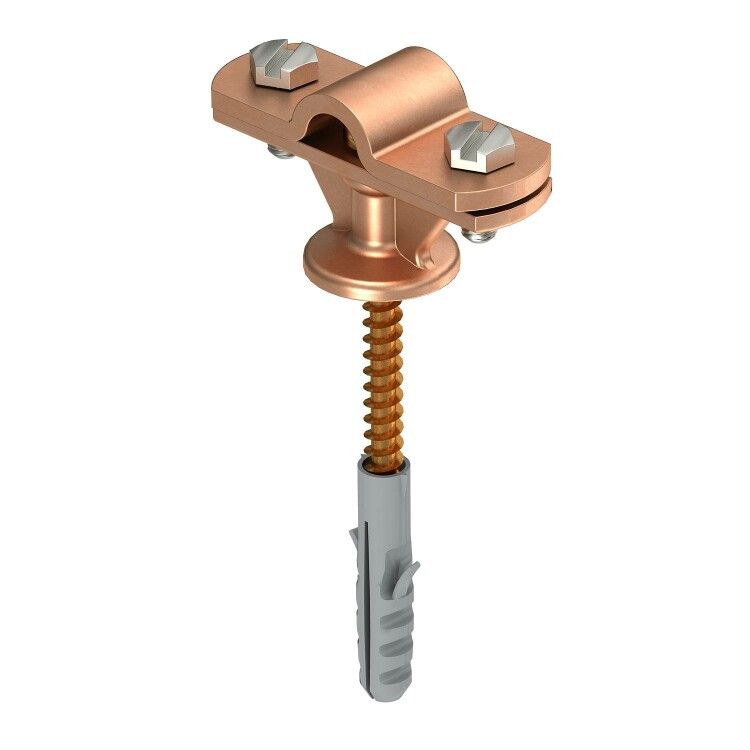

Держатель проволоки с фланцем (113 B-MS-HD 8-10) | 5230365 OBO Bettermann

Держатель проволоки с фланцем для проводника диаметром 8–10 мм от OBO BETTERMANN (арт. 113 B-MS-HD 8-10, арт. 5230365) предназначен для надёжного крепления медных или алюминиевых проводников в системах уравнивания потенциалов и заземления, особенно в условиях повышенной опасности.

Назначение и область применения

Этот держатель используется для фиксации проводников диаметром 8–10 мм в системах уравнивания потенциалов, заземления и защиты от перенапряжений. Подходит для установки внутри помещений и на открытых участках, где требуется высокая механическая прочность и защита от внешних воздействий. Особенно рекомендован для взрывоопасных зон - например, на нефтегазовых объектах, химических производствах, элеваторах и других местах с риском возгорания от искр.

Технические характеристики

• Диаметр проводника: 8–10 мм - обеспечивает плотный захват толстых жил, таких как медные шины или многожильные провода сечением до 50 мм2
• Тип крепления проводника: винтовой хомут - позволяет регулировать усилие затяжки без повреждения изоляции
• Материал зажима: цинковое литьё - устойчив к коррозии, сохраняет форму под нагрузкой
• Материал основания: цинк (литьё под давлением) - однородная структура, высокая точность геометрии
• Резьба крепления: М8 - совместима со стандартными болтами и гайками
• Тип крепления держателя: с дюбелем - монтаж на бетон, кирпич, пеноблок
• Установочные элементы: два шестигранных болта + пластмассовый дюбель 8×40 мм + саморез 5×60 мм
• Подходит для взрывоопасных сред: да - соответствует требованиям IECEx и ATEX для зон 1/21 и 2/22

Совместимость и монтаж

Держатель легко интегрируется в системы TBS от OBO BETTERMANN. Для монтажа:

• Закрепите держатель на поверхности через отверстие в фланце с помощью дюбеля и самореза
• Вставьте проводник в зажим и затяните винт до плотного контакта - не переусердствуйте, чтобы не деформировать металл
• Если нужна дополнительная фиксация, используйте болты М8 для привязки к металлической раме или шине
• Не применяйте для проводников меньше 8 мм - они будут люфтовать, что снижает контактную надёжность

Безопасность и стандарты

Держатель сертифицирован для работы в взрывоопасных средах. Соответствует нормам EN 60079-0 и EN 60079-15. Цинковое покрытие предотвращает образование искр при трении, а герметичная конструкция исключает попадание горючих паров внутрь корпуса. Применение в зонах с классификацией ZONE 1, 2, 21, 22 допускается без дополнительных мер защиты.

Преимущества

• Высокая механическая прочность благодаря литому цинку - выдерживает вибрацию и ударные нагрузки
• Стабильный контакт даже при температурных колебаниях - материал не теряет упругость
• Готовый комплект крепёжа - не нужно докупать дюбели или болты
• Фланцевая конструкция распределяет нагрузку - снижает риск растрескивания основания

Ограничения применения

• Не предназначена для проводников менее 8 мм - возможен слабый контакт и проскальзывание
• Не использовать в постоянном контакте с агрессивными химическими веществами - хотя цинк устойчив, длительное воздействие кислот или щелочей вызывает коррозию
• Не применять в качестве точки подключения к сети - только для равнопотенциального соединения
• Пластиковый дюбель не подходит для пористых материалов типа газобетона без предварительного сверления и заполнения

Примеры использования

• Фиксация заземляющего проводника от трубопровода к шине заземления на нефтеперекачивающей станции
• Установка уравнивающего проводника между металлическими конструкциями в химическом цехе
• Крепление медной шины в подвале производственного помещения с высокой влажностью
• Монтаж вентиляционных каналов в зоне категории А (взрывоопасная среда)

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно входить в диапазон 8–10 мм
• При использовании в сырых помещениях дополнительно смажьте резьбу М8 антикоррозийной paste
• Если дюбель плохо держится в стене - замените его на анкерный крепёж или используйте метизы с металлической втулкой
• Не забудьте после монтажа проверить сопротивление переходного контакта - оно должно быть ниже 0,1 Ом
• Артикулы 113 B-MS-HD 8-10 и 5230365 - это один и тот же продукт; различаются только форматы каталогов
