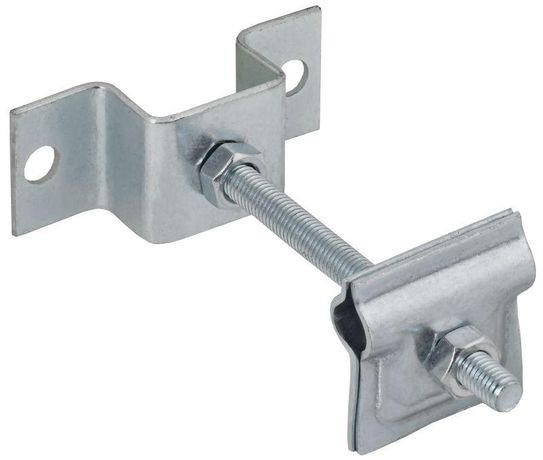

Держатель-зажим соединительный проводника круглого 6-10мм опорный L=100мм оцинкованная сталь HDZ IEK - ZHC81-14-1-10-100

Держатель-зажим соединительный для проводника круглого 6–10 мм, опорный, L=100 мм, оцинкованная сталь HDZ от бренда IEK - это надёжный элемент для фиксации и заземления одиночных или парных проводников в системах электроснабжения. Артикул ZHC81-14-1-10-100 рассчитан на жесткий монтаж на опорные конструкции и подходит для промышленных и энергетических объектов.

Назначение и область применения

Держатель-зажим соединительный используется для крепления круглых проводников диаметром 6–10 мм к поверхностям, например, к мостовым опорам или металлическим конструкциям. Он выполняет три функции: фиксация провода, заземление и возможность натяжения прутков. Применяется в сетях среднего и низкого напряжения, на подстанциях, в распределительных устройствах, на линиях электропередачи и в промышленном оборудовании.

Технические характеристики

• Диаметр проводника: 6–10 мм - подходит для медных и алюминиевых шин, гибких и жёстких проводников
• Длина держателя: 100 мм - обеспечивает достаточное расстояние от поверхности крепления
• Тип крепления проводника: винтовой зажим - позволяет плотно фиксировать провод без повреждения изоляции
• Материал корпуса и зажима: оцинкованная сталь - защищает от коррозии, особенно в условиях повышенной влажности
• Толщина стали: 2 мм - повышает механическую прочность и долговечность
• Тип крепления держателя: накладка с отверстием - монтируется болтом через одно отверстие на опорную конструкцию
• Тип изделия: заземление - обеспечивает надёжный контакт с заземляющей системой

Совместимость и монтаж

Держатель совместим с мостовыми опорами и другими типами металлических кронштейнов, имеющими отверстие под болт M8–M10. Для установки требуется один болт и гайка (не входят в комплект). Установка происходит в два этапа: сначала крепится сам держатель к опоре, затем проводник затягивается винтовым зажимом. Регулировка высоты проводника возможна за счёт положения крепёжного отверстия на накладке. Не требует специальных инструментов - достаточно обычного ключа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 10434-82 (соединения заземления и зануления) и ГОСТ 9.307-2021 (защита от коррозии). Оцинкование выполнено методом горячего цинкования, что обеспечивает длительную защиту даже в агрессивных средах. Соответствие стандартам гарантирует безопасность при работе с токоведущими частями и снижает риск возгорания из-за плохого контакта.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм - выдерживает нагрузки при ветре и натяжении
• Устойчивость к коррозии - оцинкованная сталь служит десятилетиями без потери свойств
• Индивидуальная упаковка - каждый держатель защищён от повреждений при транспортировке и хранении
• Гарантия 3 года - подтверждает качество производства и материалы
• Поддержка двойного проводника - можно закрепить два провода одновременно, экономя место и время монтажа

Ограничения применения

Не предназначена для работы с проводниками меньше 6 мм - зажим не будет надёжно фиксировать тонкий провод. Не рекомендуется применять в условиях постоянного воздействия открытого пламени или агрессивных химикатов (например, кислотных паров). Также не следует использовать в качестве основного крепления для силовых кабелей с большими внешними диаметрами - только для жёстких проводников и прутков.

Примеры использования

• Фиксация заземляющего проводника на опоре ЛЭП
• Соединение и натяжение стального прутка между двумя точками крепления
• Установка на щите заземления в цеху для вывода корпуса оборудования
• Монтаж в подстанциях для организации контура заземления
• Использование в системах защиты от перенапряжений

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 6–10 мм
• При использовании двух проводников расположите их так, чтобы они не пересекались внутри зажима
• Затягивайте винт равномерно - переусиливать нельзя, чтобы не повредить металл проводника
• При монтаже на вертикальной поверхности используйте антивибрационные шайбы, если есть риск трения
• Артикул ZHC81-14-1-10-100 от IEK легко заменяет аналогичные модели других производителей - главное, соблюдайте посадочные размеры
