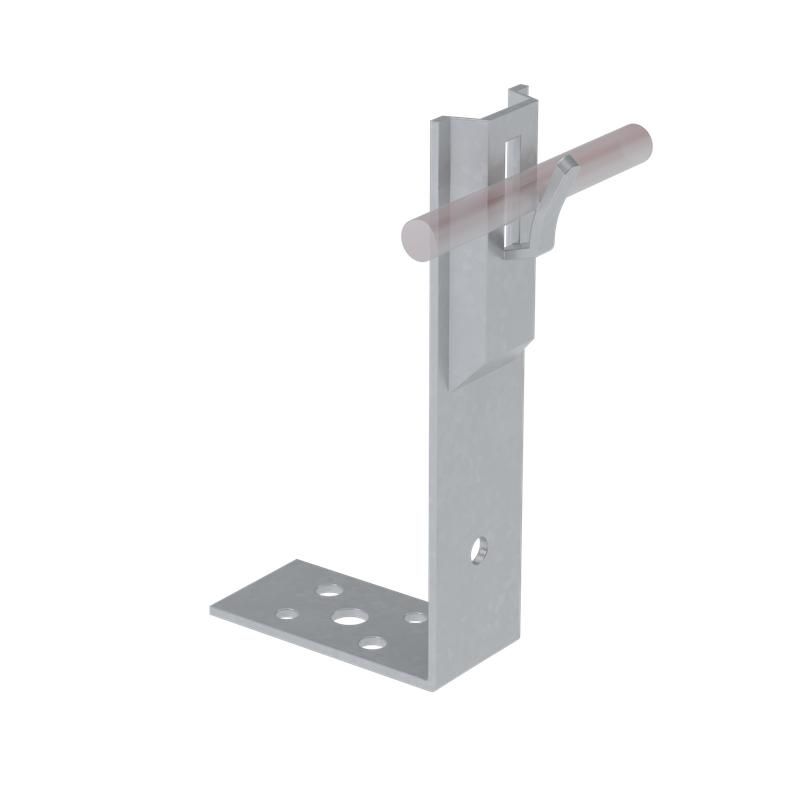

Держатель зажимной угловой UDZ-H150-D5-8 HD для прутка d5-8мм H=150мм сталь гор. оцинк. КМ MA0148 КМ-Профиль

Держатель зажимной угловой UDZ-H150-D5-8 от КМ-Профиль - это надёжный крепёж для фиксации медных или стальных прутков диаметром 5–8 мм в системах молниезащиты и заземления. Применяется на кровлях и фасадах зданий, обеспечивает прочную и долговечную установку без необходимости использования винтов.

Назначение и область применения

UDZ-H150-D5-8 предназначен для крепления проводников молниезащиты и заземления - прутков диаметром 5–8 мм - на вертикальных и горизонтальных поверхностях. Подходит для монтажа на металлических, бетонных и кирпичных основаниях. Используется в системах защиты зданий жилых, промышленных и общественных объектов, где требуется надёжная фиксация проводника с минимальным риском механического повреждения.

Технические характеристики

• Высота: 150 мм - обеспечивает достаточное расстояние между поверхностью и проводником для предотвращения перегрева и удобства монтажа;
• Диапазон диаметров прутка: 5–8 мм - совместим с типовыми проводниками молниезащиты;
• Материал: сталь с горячим цинкованием - соответствует ГОСТ 9.307-89, обеспечивает устойчивость к коррозии;
• Класс условий эксплуатации: по ГОСТ 15150-69 - допускает применение в условиях повышенной влажности, на открытом воздухе и в слабокоррозийной среде;
• Тип крепления: засверливание - требует сверления отверстий в основе;
• Фиксация проводника: безвинтовой зажим - исключает необходимость затяжки болтов, снижает время монтажа и риск ослабления крепления.

Совместимость и монтаж

UDZ-H150-D5-8 совместим с любыми прутками из меди, стали или алюминия диаметром 5–8 мм, используемыми в системах молниезащиты. Для установки необходимо просверлить отверстия в основании (бетон, металл, кирпич) и закрепить держатель анкерными болтами или саморезами по бетону. Максимальный шаг крепления - до 1 метра, рекомендовано соблюдать равномерность расположения. После установки пруток вставляется в зажим и фиксируется усилием - никаких дополнительных крепёжных элементов не требуется.

Безопасность и стандарты

• Горячее цинкование по ГОСТ 9.307-89 - гарантирует защиту от коррозии даже при длительном воздействии влаги;
• Эксплуатация в соответствии с ГОСТ 15150-69 - изделие рассчитано на работу в климатических условиях категории УХЛ3 и выше;
• Не содержит токсичных покрытий - безопасно для окружающей среды и людей;
• Соответствует требованиям к компонентам систем молниезащиты по СП 34.13330.2012.

Преимущества

• Безвинтовая система фиксации - быстрый монтаж, минимум инструментов, отсутствие риска перетяжки или ослабления;
• Увеличенная высота 150 мм - позволяет легко прокладывать проводник через выступы, ребра жесткости и другие препятствия;
• Стальная конструкция с горячим цинком - долговечна, не деформируется под нагрузкой, сохраняет форму при температурных колебаниях;
• Подходит для внешней и внутренней установки - можно использовать как на крыше, так и внутри помещений с высокой влажностью (например, в котельных или бассейнах).

Ограничения применения

• Не предназначена для использования в агрессивных химических средах - например, рядом с промышленными выбросами серы или хлора;
• Не рекомендуется для крепления проводников диаметром менее 5 мм или более 8 мм - возможен люфт или недостаточное давление зажима;
• Требует предварительного сверления - не подходит для крепления на гипсокартон, деревянные щиты или другие мягкие материалы без подготовки;
• Не является самостоятельным заземляющим элементом - должен использоваться только как крепёж в составе полноценной системы молниезащиты.

Примеры использования

• Фиксация контура молниезащиты по краю плоской кровли промышленного здания;
• Установка вертикальных проводников на фасаде многоэтажного офисного комплекса;
• Закрепление заземляющего проводника вдоль стен технологического корпуса с высокой влажностью;
• Монтаж на чердачных перекрытиях с доступом к открытому воздуху - например, на дымоходах или вентиляционных шахтах.

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в диапазон 5–8 мм; использование прутка меньшего диаметра может привести к плохому контакту;
• Используйте сверло подходящего диаметра для анкеров - не меньше 8 мм, чтобы избежать растрескивания бетона;
• При монтаже на металлический профиль - убедитесь, что держатель плотно прилегает к поверхности, иначе возникнет контактное сопротивление;
• Рекомендуется контролировать целостность цинкового покрытия после монтажа - при повреждении обработайте место антикоррозийным составом;
• UDZ-H150-D5-8 от КМ-Профиль - часть серии AURAFORT®; для единообразия системы лучше сочетать с другими компонентами этой же серии.
