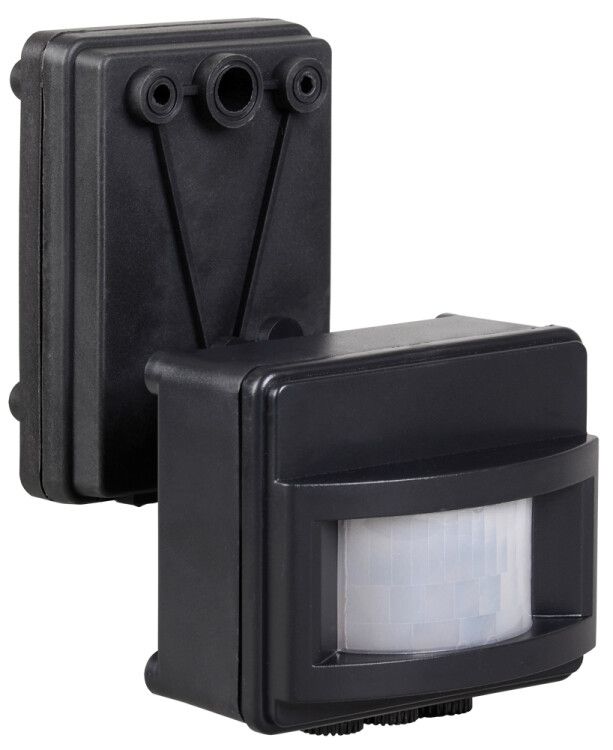

Детектор движения ДД 017 1100Вт угол обз. 120град. дальн. 12м IP44 черн. IEK LDD13-017-1100-002

Датчик движения инфракрасный ДД 017 от IEK предназначен для автоматического управления освещением на основе обнаружения теплового излучения движущихся объектов. Устройство подходит для помещений с умеренной влажностью и используется там, где важно экономить электроэнергию - в коридорах, лестницах, подъездах и на открытых площадках. Максимальная нагрузка 1100 Вт позволяет подключать до шести ламп накаливания или аналогичную светодиодную нагрузку.

Назначение и область применения

Датчик движения ДД 017 IEK включает свет при обнаружении человека или другого теплового источника в зоне действия и выключает его через установленный временной интервал после прекращения движения. Он работает только при уровне освещённости ниже порогового значения - то есть не активируется днём или при ярком искусственном свете. Подходит для внутренних и защищённых внешних участков: жилые дома, офисы, торговые точки, складские помещения, автопарковки с навесом.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на изменение теплового фона, а не на радиоволны или звук
• Максимальная коммутационная мощность: 1100 Вт (для переменного тока 230 В, 50 Гц)
• Дальность обнаружения: до 12 метров
• Угол обзора: 120° - обеспечивает широкую зону контроля в одной плоскости
• Порог срабатывания по освещённости: 3–2000 люкс - можно настроить чувствительность к свету
• Максимальная продолжительность включения: 5 секунд - время работы после последнего движения
• Рабочая температура: от –25C до +45C - подходит для холодных и жарких условий
• Степень защиты: IP44 - защищён от брызг воды и частиц крупнее 1 мм, но не для постоянной влаги или прямого дождя
• Корпус: из самозатухающего поликарбоната
• Цвет: чёрный
• Срок службы: 30 000 часов (при правильной эксплуатации)

Совместимость и монтаж

Датчик ДД 017 IEK рассчитан на подключение к однофазной сети 230 В AC. Коммутация осуществляется через электромеханическое реле - совместим с лампами накаливания, галогенными, энергосберегающими и большинством светодиодных светильников, если суммарная мощность не превышает 1100 Вт. Для подключения используются три провода: L (фаза), N (нейтраль), L_out (выход на нагрузку).

Монтаж открытый: устройство крепится на стену или потолок с помощью встроенного кронштейна. Оптимальная высота установки - 2,5 метра. Направление обзора регулируется поворотом головки датчика. Не рекомендуется устанавливать рядом с источниками тепла (обогреватели, вентиляторы, окна с прямым солнечным светом).

Безопасность и стандарты

Датчик соответствует требованиям ГОСТ Р 51324.2.1-99. Корпус изготовлен из материала, не поддерживающего горение, что снижает риск возгорания при перегрузке. Электромеханическое реле имеет механический ресурс, достаточный для длительной эксплуатации. Применение в условиях выше допустимой температуры или влажности может снизить надёжность.

Преимущества

• Широкий угол обзора 120° - минимизирует слепые зоны
• Высокая мощность нагрузки (1100 Вт) - поддерживает несколько ламп одновременно
• Автоматическая адаптация к уровню освещённости - не включается днём
• Простой монтаж и настройка - не требует программирования
• Надёжный корпус из поликарбоната - устойчив к механическим воздействиям

Ограничения применения

• Не подходит для установки на улице под открытым небом - IP44 не защищает от прямого дождя или струй воды
• Не обнаруживает медленные движения - например, человек, который долго стоит на месте
• Неэффективен при наличии препятствий в зоне обзора (мебель, занавески, колонны)
• Не работает с нагрузкой более 1100 Вт - превышение вызывает выход реле из строя
• Не подходит для помещений с частыми резкими изменениями температуры (например, парилки, цеха с печами)

Примеры использования

• Освещение коридора в многоквартирном доме - включается при прохождении человека, выключается через 5 секунд после остановки
• Подъезд многоэтажки - управляет светом на лестничной клетке, экономя энергию ночью
• Складское помещение с ограниченным доступом - свет включается только при входе сотрудника
• Зона хранения в магазине - освещение активируется при подходе к полкам

Практические советы

• Перед установкой проверьте суммарную мощность всех подключаемых ламп - не превышайте 1100 Вт
• При монтаже ориентируйте датчик так, чтобы зона обнаружения пересекала основные пути передвижения людей
• Если датчик срабатывает слишком часто - увеличьте порог освещённости (если есть регулировка); если не срабатывает - уменьшите
• Не закрывайте объектив датчика краской, пылью или насекомыми - периодически протирайте поверхность мягкой тканью
• При замене лампы на светодиодную - учтите, что некоторые модели имеют импульсный характер потребления; если возникнут помехи - используйте датчик с фильтром или добавьте дроссель
• ДД 017 IEK - это надёжное решение для базовой автоматизации, но не для систем безопасности или точного контроля движения
