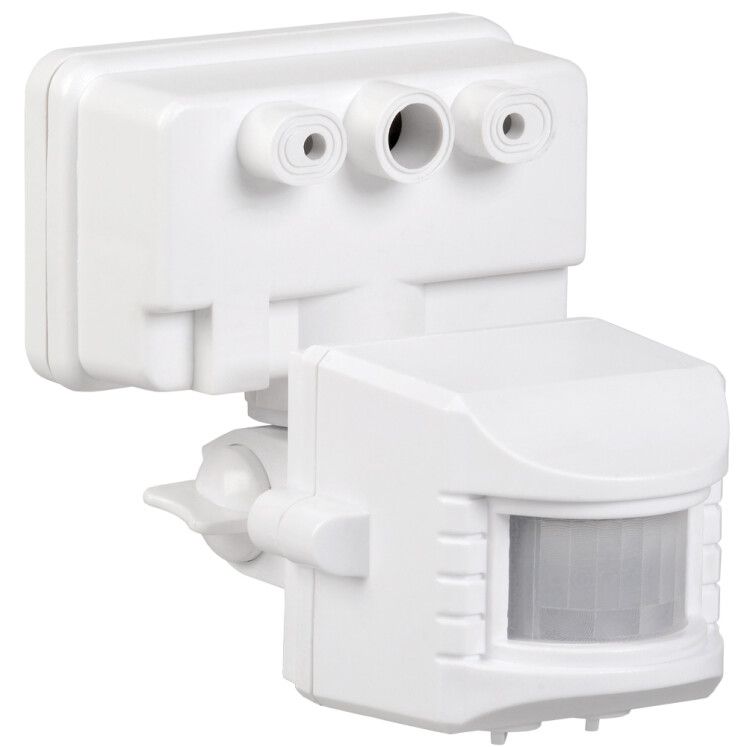

Детектор движения ДД 019 1100Вт угол обз. 120град. дальн. 12м IP44 бел. IEK LDD13-019-1100-001

Датчик движения ДД 019 белый от IEK - устройство для автоматического управления освещением на основе обнаружения движения в помещении. Подходит для установки в жилых, офисных и административных помещениях. Артикул ldd13-019-1100-001 соответствует серии LIGHTING и обеспечивает надёжную работу при нагрузке до 1100 Вт.

Назначение и область применения

Датчик движения ДД 019 белый предназначен для автоматического включения света при появлении человека в зоне действия и выключения через заданное время после ухода. Устройство реагирует только на тепловое излучение движущихся объектов - то есть людей или животных, но не на стационарные источники тепла, такие как батареи или окна, нагретые солнцем. Применяется в коридорах, лестницах, кладовых, туалетах, подъездах и других местах, где важно экономить электроэнергию за счёт временного включения света.

Технические характеристики

• Напряжение питания: 230 В переменного тока, частота 50 Гц
• Максимальная коммутационная мощность: 1100 Вт - позволяет управлять группой ламп накаливания, галогенных или светодиодных светильников суммарной мощностью до этого значения
• Тип датчика: пассивный инфракрасный (PIR) - чувствителен к изменению температурного фона, вызванному движением
• Угол обзора: 120° по горизонтали - охватывает широкую зону перед собой, идеально для проходов и малых комнат
• Дальность обнаружения: до 12 метров - оптимально для потолочного монтажа на высоте 2–3 м
• Порог срабатывания по освещённости: 2000 люкс - работает только при затемнении, например, вечером или в пасмурную погоду; днём свет не включается даже при движении
• Максимальная продолжительность включения: 5 секунд - минимальное время работы после срабатывания, можно использовать только там, где достаточно быстрого прохождения (например, в узком коридоре); длительное пребывание требует повторного движения
• Рабочая температура: до +45 C - не рекомендуется для установки в неотапливаемых помещениях зимой или рядом с источниками перегрева
• Срок службы: 30 000 часов - около 3,4 года непрерывной работы, что соответствует 8–10 годам при среднем использовании
• Корпус: пластик (поликарбонат), белый цвет, не поддерживает горение
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм, но не от прямого попадания струи воды или пыли

Совместимость и монтаж

Датчик движения ДД 019 белый рассчитан на открытую установку. Крепится непосредственно на корпус устройства - обычно на потолок или стену. Для монтажа требуется подключение трёх проводов: фаза L, ноль N и выход на нагрузку L_out. Нельзя подключать к датчику нагрузку выше 1100 Вт - это повредит внутреннее реле. Также запрещено подсоединять индуктивные или емкостные нагрузки (например, дроссели, трансформаторы, некоторые типы LED-драйверов), так как они могут вызвать пробой контактов реле. Рекомендуемая высота установки - 2,5 м, чтобы обеспечить равномерный обзор всей зоны. Монтаж следует выполнять в месте, свободном от вентиляторов, радиаторов и прямых солнечных лучей, которые могут вызывать ложные срабатывания.

Безопасность и стандарты

Датчик движения ДД 019 белый соответствует требованиям ГОСТ Р 51324.2.1-99, регламентирующим безопасность автоматических устройств управления освещением. Корпус изготовлен из самозатухающего поликарбоната, что снижает риск распространения пламени при перегрузках. Электромеханическое реле имеет механический ресурс, достаточный для десятков тысяч циклов включения/выключения. Защита IP44 делает устройство пригодным для использования во влажных помещениях, таких как ванные комнаты, но не для улицы или сырых подвалов.

Преимущества

• Высокая совместимость со всеми типами ламп до 1100 Вт - включая старые лампы накаливания и современные LED
• Широкий угол обзора 120° минимизирует слепые зоны в небольших помещениях
• Функция отключения при дневном свете предотвращает лишние включения
• Простой монтаж без необходимости программирования или настройки
• Надёжное электромеханическое реле вместо полупроводниковых ключей - меньше помех и долгий срок службы

Ограничения применения

• Не подходит для установки на улице - IP44 недостаточно для защиты от дождя и пыли
• Неэффективен в помещениях с постоянными воздушными потоками (например, возле вентиляционных решёток) - возможны ложные срабатывания
• Запрещена работа при температуре выше +45 C - не устанавливать рядом с печами, котлами, в саунах
• Максимальное время включения всего 5 секунд - не подходит для длинных коридоров, где человек может двигаться медленно
• Не реагирует на стоячие объекты - если человек замер, свет выключится через 5 секунд
• Несовместим с нагрузками типа “индуктивная” - нельзя подключать стартеры, дроссели, мощные импульсные блоки питания

Примеры использования

• Освещение в коридоре многоквартирного дома - включается при входе, выключается через 5 секунд после выхода
• Туалет в офисе - свет включается при входе, не мешает при длительном пребывании, если человек шевелится
• Подсобное помещение - хранение инструментов, где свет нужен только при доступе
• Лестничная клетка - эффективен при установленной высоте 2,5 м и угле обзора 120°

Практические советы

• Перед установкой проверьте суммарную мощность всех подключаемых ламп - она должна быть ниже 1100 Вт
• Не используйте датчик с энергосберегающими лампами, имеющими встроенный драйвер - они могут вызывать сбои
• При монтаже ориентируйте датчик так, чтобы зона обнаружения пересекала направление движения - например, не смотрите прямо в стену
• Если свет включается слишком часто - проверьте наличие сквозняков, тепловых потоков или отражений от зеркал
• Для увеличения времени включения - необходимо, чтобы человек совершал несколько движений внутри зоны, тогда датчик будет каждый раз продлевать таймер
• Артикул ldd13-019-1100-001 - единственный вариант в серии LIGHTING с такой мощностью и углом обзора - другие модели имеют меньшую нагрузку или другой угол
