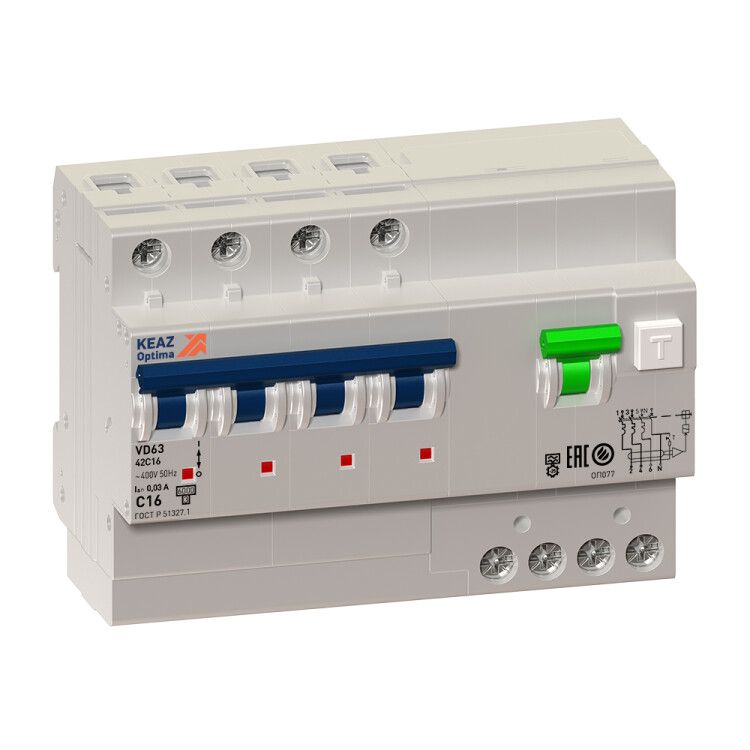

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 32А 300мА AC OptiDin VD63-44C32-AS-УХЛ4 - 236721 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ Optima с артикулом 236721 - четырёхполюсное устройство с защитой от утечек тока и перегрузок, предназначенное для обеспечения безопасности людей и оборудования в сетях переменного тока 400 В. Подходит для установки в распределительных щитах промышленных объектов и зданий с высокими требованиями к надёжности.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ Optima 236721 защищает от поражения электрическим током при утечках до 300 мА и предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Применяется в трёхфазных цепях с нулевым проводником - например, в системах питания станков, насосов, конвейеров, освещения и других нагрузок, где требуется селективная защита.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может коммутировать без перегрева.
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам, достаточная для защиты от косвенного прикосновения, но не для человека (для этого нужны 30 мА).
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей и светодиодных драйверов).
• Номинальное напряжение: 400 В - работает в трёхфазной сети 230/400 В.
• Количество полюсов: 4 - все фазы и ноль коммутируются одновременно, ноль имеет размыкаемый контакт.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика отключения: C - срабатывает при токах 5–10 кратном от номинала, подходит для индуктивных нагрузок (двигатели, трансформаторы).
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование.
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения, таким как молнии.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные жилы.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита.
• Частота: 50 Гц - предназначено для сетей России и стран СНГ.
• Тип напряжения: AC - только переменный ток.
• Ширина по модулям: 7M - занимает 7 стандартных модулей на DIN-рейке (17,5 мм каждый).
• Рабочая температура: от –40 C до +55 C - подходит для холодных и жарких помещений.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью, но без прямого воздействия атмосферных осадков.

Совместимость и монтаж

Выключатель КЭАЗ Optima 236721 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, допускающие кабель сечением до 25 мм2. Ноль коммутируется - важно соблюдать правильную полярность при подключении. Монтажная глубина всего 5,5 мм - компактный профиль, удобен для плотной сборки щитов. Совместим со всеми стандартными распределительными щитами, соответствующими ГОСТ Р 51327.1-2010.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Обеспечивает классическую двухуровневую защиту: от утечек (дифференциальная) и от перегрузок/коротких замыканий (магнито-тепловая). Класс токоограничения 3 и селективная характеристика позволяют координировать работу с другими автоматами в цепи, минимизируя массовые отключения.

Преимущества

• Селективность - при аварии на нижнем уровне отключается только нужный аппарат, остальные остаются в работе.
• Поддержка типа A - совместим с современной техникой, использующей импульсные источники питания (частотные преобразователи, LED-драйверы).
• Коммутируемый ноль - исключает опасность потенциала на нейтрали после отключения.
• Высокая механическая прочность корпуса и надёжные контакты благодаря исполнению УХЛ4.
• Компактность - 7 модулей вместо более крупных аналогов, экономит место в щите.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для защиты человека от прямого прикосновения - 300 мА слишком велико, для этого нужны устройства на 30 мА.
• Не используется в сетях постоянного тока - только переменный ток 50 Гц.
• Не рекомендован для цепей с высоким уровнем гармоник выше 10 % без дополнительной фильтрации - возможны ложные срабатывания.

Примеры использования

• Защита трёхфазного двигателя на производстве с частотным преобразователем.
• Щитовая защита группы розеток в цеху с оборудованием на основе IGBT-преобразователей.
• Общий входной автомат в распределительном щите административного здания с множеством электронных нагрузок.
• Цепь питания системы вентиляции с управляемыми вентиляторами и датчиками.

Практические советы

• При установке проверьте соответствие сечения кабеля - не менее 10 мм2 для 32 А, максимум 25 мм2.
• Соблюдайте порядок подключения: L1,L2,L3,N - ноль обязательно через коммутируемый контакт.
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование гарантирует сохранение функции дифзащиты.
• При использовании в холодных помещениях (ниже –20 C) перед первым запуском дайте устройству прогреться до рабочей температуры.
• Для координации с другими автоматами - выбирайте вышестоящие устройства с большей отключающей способностью и селективностью.
