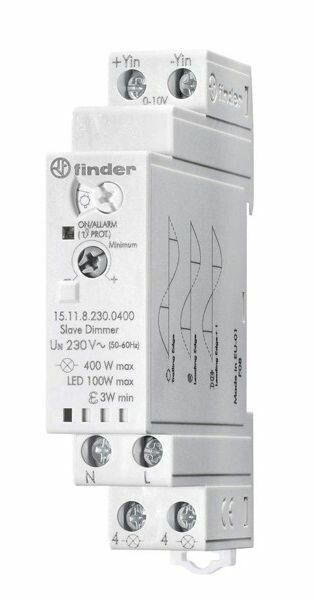

Модульный ведомый электронный диммер (Slave); управление сигналом 0-10В от ведущего диммера (Master);разные типы ламп,до 400Вт | 151182300400 Finder 15.11.8.230.0400

Диммер модульный ведомый электронный (Slave) Finder 15.11.8.230.0400 предназначен для управления яркостью светильников с ЭПРА, работающих по сигналу 0–10 В, и устанавливается в системах освещения с централизованным управлением через ведущий диммер (Master). Подходит для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Диммер модульный ведомый электронный (Slave) Finder 15.11.8.230.0400 используется в составе сложных систем освещения, где один ведущий диммер (Master) управляет несколькими ведомыми устройствами через аналоговый сигнал 0–10 В. Он не имеет собственного интерфейса управления — работает исключительно по команде от Master. Применяется там, где требуется точное регулирование уровня освещённости: офисы, торговые центры, медицинские учреждения, производственные помещения с переменной интенсивностью света.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальная мощность: до 400 Вт
• Номинальный ток: 2 А
• Частота: 50 / 60 Гц
• Тип нагрузки: ЭПРА с управлением 0–10 В
• Тип диммирования: передний и задний фронт отсечки (совместим с большинством современных драйверов)
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Сечение провода: макс. 2,5 мм² (по сумме всех жил)
• Климатическое исполнение: УХЛ4 — допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25 °C до +40 °C
• Габариты: 60,8 × 17,5 × 88,8 мм
• Количество модулей: 1
• Материал корпуса: пластик
• Цвет: 7035 (серый)
• Подключение: винтовые зажимы
• Нормативы: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Диммер модульный ведомый электронный (Slave) Finder 15.11.8.230.0400 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходим внешний источник сигнала 0–10 В от ведущего устройства (Master). Клеммы предназначены для подключения фазного провода (L), нулевого (N) и двух проводов управления (0–10 В): один — вход сигнала, второй — выход к следующему Slave или обратно к Master. Обязательно проверьте совместимость ЭПRA с сигналом 0–10 В — не все драйверы поддерживают этот протокол. Максимальная суммарная мощность подключаемых светильников — 400 Вт.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 60669-1 и EN 60669-2-1, которые гарантируют надёжность коммутационных процессов и термическую стойкость. Отсутствие галогенов делает его экологически безопасным. IP20 обеспечивает базовую защиту от случайного прикосновения, но не позволяет использовать устройство во влажных средах или на улице. Не рекомендуется установка в шкафах с высокой запылённостью без дополнительной защиты.

Преимущества

• Поддержка обоих типов диммирования — переднего и заднего фронта — повышает совместимость с различными типами ЭПРА
• Модульный формат позволяет легко интегрировать в существующие распределительные щиты
• Один ведущий диммер может контролировать несколько ведомых — снижает стоимость системы
• Низкий уровень помех благодаря электронному принципу работы
• Отсутствие механических движущихся частей увеличивает срок службы

Ограничения применения

• Не является автономным устройством — требует обязательного подключения к ведущему диммеру (Master) с выходом 0–10 В
• Не подходит для управления светодиодными лампами без ЭПРА с поддержкой 0–10 В
• IP20 не допускает применение в помещениях с повышенной влажностью (ванная, бассейн, холодильные камеры)
• Максимальная мощность 400 Вт — нельзя подключать более мощные светильники даже при использовании нескольких каналов
• Не поддерживает сетевые протоколы (DALI, Zigbee, KNX) — только аналоговый сигнал 0–10 В

Примеры использования

• Освещение офисного этажа: один Master на стене управляет 5 ведомыми диммерами Finder 15.11.8.230.0400, установленными в щите, каждый из которых контролирует группу LED-светильников с ЭПРА
• Аптека или арт-галерея: точечное регулирование яркости в зависимости от времени суток через центральный контроллер
• Производственный участок: изменение освещённости при переходе между сменами — автоматика по сигналу 0–10 В от PLC

Практические советы

• При подключении проводов 0–10 В используйте отдельную витую пару — это снижает влияние помех от силовых проводов
• Проверьте минимальную рабочую нагрузку ЭПРА — некоторые драйверы не работают ниже 10 % мощности; если нужна глубокая регулировка — выбирайте совместимые модели
• Не забудьте про полярность сигнала 0–10 В: обычно 0 В = выключен, 10 В = максимальная яркость
• При замене старого диммера убедитесь, что новый также поддерживает двойную отсечку фазы — иначе возможны мерцание или отказ работы
• Для удобства обслуживания оставьте доступ к клеммам — корпус не снимается полностью, только с рейки
