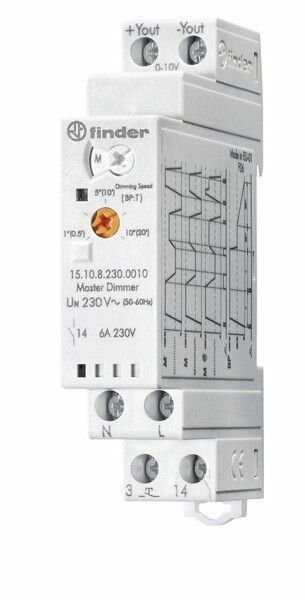

Модульный ведущий электронный диммер (Master); 4 функции; сигнал 0-10В; подключение до 32 ведомых диммеров (Slave) | 151082300010 Finder 15.10.8.230.0010

Диммер модульный ведущий электронный Finder 15.10.8.230.0010 предназначен для точного регулирования яркости светильников с ЭПРА, поддерживающими управление по сигналу 0–10 В. Устройство работает в составе распределённой системы освещения, где один ведущий диммер управляет до 32 ведомых устройств через аналоговый сигнал, обеспечивая централизованное управление с помощью до 15 кнопок с подсветкой.

Назначение и область применения

Диммер модульный ведущий электронный Finder 15.10.8.230.0010 используется в системах умного освещения для плавного изменения уровня света. Он применяется там, где требуется групповое управление несколькими источниками света - например, в офисах, торговых залах, медицинских учреждениях и общественных помещениях. Подключается к ЭПРА с интерфейсом 0–10 В, позволяет реализовать сценарии освещения через внешние выключатели и сохраняет энергоэффективность за счёт точного контроля мощности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50/60 Гц
• Тип нагрузки: ЭПРА с управлением по сигналу 0–10 В
• Мощность устройства: 0,5 В·А (только потребление собственной электроники, не связано с нагрузкой)
• Поддерживает два типа диммирования: отсечка фазы по переднему и заднему фронту
• Способ подключения: винтовые клеммы, максимальное сечение провода 2,5 мм2
• Количество модулей: 1 (занимает одну позицию на DIN-рейке)
• Габариты: 17,5 × 60,8 × 88,8 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: пластик, серый цвет, безгалогеновая формула
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом

Совместимость и монтаж

Диммер модульный ведущий электронный Finder 15.10.8.230.0010 монтируется на стандартную DIN-рейку 35 мм. Для работы необходима внешняя система управления: до 15 кнопочных выключателей с подсветкой (например, Finder 15.10.8.230.0010 совместим с кнопками серии 15) и до 32 ведомых диммеров, принимающих сигнал 0–10 В. Каждый ведомый диммер должен иметь вход для аналогового сигнала. На ведущем устройстве нет коммутируемых контактов - он не замыкает цепь питания, а лишь формирует управляющий сигнал. Подключение осуществляется через винтовые клеммы: L/N - для питания 230 В, +/− - для сигнала 0–10 В. Обязательно проверьте полярность при подключении сигнальных проводов.

Безопасность и стандарты

Диммер соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность при использовании в бытовых и профессиональных установках. Отсутствие галогенов в материале снижает риск образования токсичных веществ при нагреве. IP20 не требует дополнительной защиты от влаги - устройство предназначено исключительно для внутренней установки в сухих помещениях.

Преимущества

• Поддержка двух методов диммирования - передний и задний фронт - повышает совместимость с различными типами ЭПRA
• Возможность управления до 32 ведомых диммеров одним устройством упрощает масштабирование системы
• Интеграция с 15 кнопками с подсветкой позволяет создавать удобные сценарии освещения без сложной автоматизации
• Минимальное энергопотребление (0,5 В·А) снижает тепловую нагрузку в щите
• Компактный размер и стандартизированный монтаж на DIN-рейку позволяют легко интегрировать в существующие распределительные шкафы

Ограничения применения

• Не подходит для управления светодиодными лампами без ЭПРА с интерфейсом 0–10 В
• IP20 запрещает установку во влажных зонах (ванная, кухня, улица)
• Не имеет механических контактов - не может работать как обычный выключатель
• Требует наличия внешних кнопок и ведомых диммеров; сам по себе не создаёт световой поток
• Не поддерживает цифровые протоколы (DALI, Zigbee, KNX)

Примеры использования

• Офисное помещение: один ведущий диммер управляет освещением трёх зон (рабочие столы, проходы, конференц-зал) через три группы ведомых диммеров и пять кнопок с подсветкой
• Торговый центр: централизованное изменение яркости вдоль коридора с помощью одной команды из панели у входа
• Медицинский кабинет: плавное затемнение света перед процедурой с помощью кнопки рядом с дверью

Практические советы

• При подключении сигнала 0–10 В используйте экранированные провода, особенно при длинных трассах (>10 м), чтобы избежать помех
• Убедитесь, что все ведомые диммеры имеют ту же версию протокола 0–10 В - некоторые производители используют разные уровни тока
• Проверьте совместимость ЭПРА с диммированием по переднему/заднему фронту - не все модели поддерживают оба режима
• При монтаже в щитке оставьте минимум 10 мм свободного места вокруг диммера для теплоотвода
• Для тестирования подключите один ведомый диммер и лампу - так легче определить правильность настройки сигнала
• Помните: номинальная мощность 0,5 В·А - это потребление самого диммера, а не нагрузки. Максимальная нагрузка зависит от ведомых устройств
