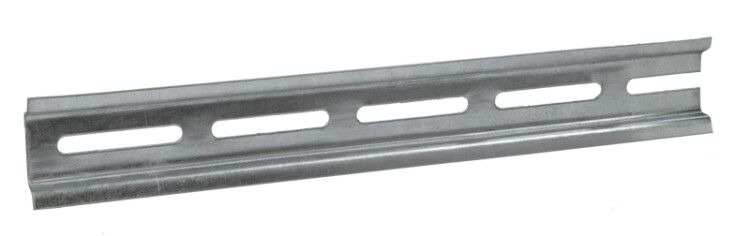

DIN-рейка оцинкованная 13см | YDN10-0013 IEK

DIN-рейка оцинкованная 130 мм от IEK — надёжный элемент для монтажа модульного оборудования в распределительных шкафах. Артикул ydn10-0013 обеспечивает прочную фиксацию автоматов, УЗО и других устройств на стандартной рейке 35 мм.

Назначение и область применения

DIN-рейка оцинкованная 130 мм предназначена для установки модульных электротехнических устройств: автоматических выключателей, УЗО, реле, контакторов, счетчиков и других компонентов, соответствующих стандарту DIN EN 60715. Применяется внутри распределительных щитов, шкафов управления и ящиков автоматики. Подходит как для жилых, так и для промышленных объектов — например, в системах освещения, насосных станциях, конвейерах и пунктах учёта электроэнергии.

Технические характеристики

• Тип рейки: 35/7.5 мм — стандартная ширина для большинства модульных устройств;
• Длина: 130 мм — оптимальна для компактных шкафов и ограниченных пространств;
• Материал: сталь с цинковым покрытием — устойчивость к коррозии и механическим нагрузкам;
• Толщина стенки: 1 мм — достаточна для жесткой фиксации без деформаций;
• Срок службы: до 15 лет — при соблюдении условий эксплуатации в закрытых помещениях;
• Код РЭП: РЭ-264/19 — внутренний идентификатор производителя для учета и сертификации.

Совместимость и монтаж

DIN-рейка оцинкованная 130 мм совместима со всеми устройствами, имеющими зацепы по стандарту DIN 35 мм. Монтаж осуществляется путём защёлкивания в специальные крепления на металлическом корпусе шкафа или с помощью саморезов/клипс, если требуется дополнительная фиксация. Для установки достаточно приложить рейку к месту монтажа и плотно зафиксировать её за нижнюю часть — звук «щелчка» указывает на правильное положение. Не требует инструментов для базового крепления.

Безопасность и стандарты

Произведена в соответствии с требованиями DIN EN 60715 и ГОСТ Р 50030.2. Наличие оцинкованного покрытия снижает риск возникновения коррозии в условиях повышенной влажности. Не содержит токсичных материалов, безопасна при работе в замкнутых пространствах. Соответствует нормам безопасности для электромонтажных работ в бытовой и промышленной среде.

Преимущества

• Увеличенная долговечность благодаря оцинкованию — защита от ржавчины даже при частых температурных колебаниях;
• Жёсткая конструкция с толщиной 1 мм предотвращает прогиб под весом нескольких модулей;
• Легко монтируется и демонтируется — позволяет быстро менять оборудование без сверления;
• Поддерживает стандартизированную сборку — совместима с продукцией всех крупных производителей;
• Цинковый слой не требует дополнительной антикоррозийной обработки после установки.

Ограничения применения

DIN-рейка оцинкованная 130 мм не предназначена для наружной установки — цинковое покрытие не гарантирует защиту от постоянного воздействия атмосферных осадков. Не рекомендуется использовать в агрессивных средах: химически активных парах, соляном тумане, высокой концентрации кислот или щелочей. Также не следует применять как несущую конструкцию — она рассчитана исключительно на крепление модульных устройств массой до 1–2 кг каждое.

Примеры использования

• Щитовая в квартире — крепление автомата, УЗО и реле напряжения;
• Промышленный шкаф управления — установка контакторов и терморегуляторов на станке;
• Аварийный источник питания — монтаж реле контроля фаз и блока АВР;
• Система освещения — фиксация таймеров и датчиков движения в этажном щите.

Практические советы

• Перед монтажом проверьте, что глубина шкафа позволяет разместить всю длину рейки — 130 мм — и оставить свободное пространство для проводов;
• Не используйте более длинные рейки, чем необходимо — лишняя длина усложняет сборку и увеличивает риск деформации;
• При необходимости удлинения — применяйте несколько коротких реек, соединённых через переходники; не пытайтесь гнуть или резать эту рейку самостоятельно — нарушается целостность цинкового слоя;
• Для удобства обслуживания располагайте устройства с одинаковым функционалом рядом — например, все автоматы одной группы на одном участке рейки;
• Проверяйте соответствие посадочных отверстий в шкафе — они должны точно соответствовать форме стандартной DIN-рейки 35 мм.
