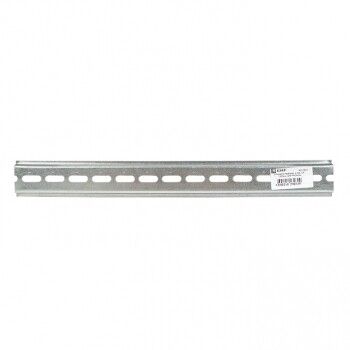

DIN-рейка перфорированная 200мм с индивидуальным штрихкодом | adr-20-x EKF

DIN-рейка перфорированная с индикацией штрих-кода, длина 200 мм от EKF в серии PROxima - это надёжный элемент для фиксации модульного оборудования в распределительных щитах. Перфорация и штрих-код на корпусе ускоряют монтаж и учёт, а стальная конструкция обеспечивает долгий срок службы.

Назначение и область применения

DIN-рейка перфорированная с индикацией штрих-кода, длина 200 мм используется для крепления автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры внутри электрических шкафов и щитов. Подходит для промышленных, коммерческих и жилых объектов. Штрих-код на поверхности позволяет быстро идентифицировать тип и параметры рейки при инвентаризации или обслуживании.

Технические характеристики

• Тип: DIN-рейка 35/7,5 мм - соответствует стандарту EN 60715, совместима со всеми стандартными модульными устройствами
• Длина: 200 мм - оптимальна для компактных секций щита или замены повреждённых участков
• Материал: оцинкованная сталь толщиной 0,8 мм - устойчивость к коррозии и механическая прочность
• Перфорация: да - продольные пазы для фиксации кронштейнов и крепёжных элементов
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях повышенной влажности и температурных колебаний

Совместимость и монтаж

DIN-рейка перфорированная с индикацией штрих-кода, длина 200 мм совместима со всеми устройствами, установленными на стандартной DIN-рейке 35 мм. Перфорация позволяет использовать кронштейны с отступом - это создаёт пространство за рейкой для прокладки проводов, снижая риск перегрева и затруднений при обслуживании. Монтаж осуществляется с помощью саморезов или клипс через перфорированные отверстия. Для фиксации под углом применяются специальные кронштейны - удобно при плотном расположении клемм.

Преимущества

• Удобство монтажа благодаря перфорации - можно закрепить рейку в любом месте без сверления
• Штрих-код упрощает учёт и диагностику - исключает путаницу при ремонте или аудите
• Оцинкованная сталь увеличивает срок службы и устойчивость к внешним воздействиям
• Поддержка вертикальной и угловой установки - гибкое решение для сложных схем сборки

Ограничения применения

DIN-рейка перфорированная с индикацией штрих-кода, длина 200 мм не предназначена для наружной установки - не имеет защиты от осадков и прямого UV-излучения. Также не рекомендуется использовать в средах с постоянным воздействием агрессивных химикатов или высоких уровней вибрации без дополнительной фиксации. Длина 200 мм не подходит для длинных рядов оборудования - требуется соединение нескольких реек.

Примеры использования

• Распределительные щиты в цехах с автоматизированными станками
• Щитовые комнаты в офисных зданиях для группового управления светом и розетками
• Электрошкафы систем HVAC с контроллерами и терморегуляторами
• Аварийные системы питания с UPS и резервными автоматами

Практические советы

• При монтаже проверьте посадочную ширину - 35 мм должна точно совпадать с захватами устройства
• Используйте кронштейны с отступом, если планируете прокладывать много проводов за рейкой - это предотвращает перегрузку и упрощает доступ
• Не забывайте про штрих-код: перед запуском системы сфотографируйте или отсканируйте его для базы данных обслуживания
• При необходимости удлинения - соединяйте несколько реек с помощью специальных переходников; не используйте просто скрутку
• Проверяйте целостность оцинкованного покрытия после резки - при необходимости обработайте кромки антикоррозийным составом
