DIN-рейка перфорированная 75мм PROxima | adr-7.5 EKF

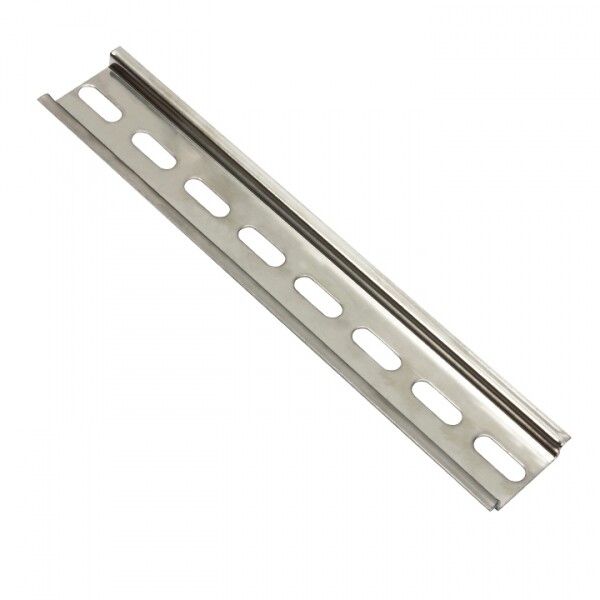

DIN-рейка перфорированная 75 мм от EKF (арт. adr-7.5) предназначена для фиксации модульного оборудования внутри электрошкафов. Изготовлена из оцинкованной стали с продольными пазами, обеспечивает прочную и долговечную установку устройств на монтажной плате.

Назначение и область применения

DIN-рейка перфорированная 75 мм используется для крепления автоматических выключателей, реле, контакторов, модулей управления и другой модульной аппаратуры в распределительных щитах. Подходит для сборки шкафов в промышленных, коммерческих и жилых объектах. Применяется там, где требуется гибкая и надёжная система фиксации компонентов без сварки или сложного крепления.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - совместима со стандартным креплением модульных устройств
• Высота профиля: 7,5 мм - соответствует ГОСТ и международным нормам для DIN-реек
• Материал: сталь оцинкованная - устойчива к коррозии, подходит для сред с повышенной влажностью
• Толщина металла: 0,8 мм - достаточна для механической нагрузки, сохраняет форму при монтаже
• Перфорация: да - наличие продольных пазов позволяет фиксировать рейку винтами к монтажной плате
• Способ крепления: винтовой - через отверстия в пазах, без необходимости сверления специальных мест
• Срок службы: 25 лет - при соблюдении условий эксплуатации в закрытых помещениях
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности ЕАЭС

Совместимость и монтаж

DIN-рейка перфорированная 75 мм совместима со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку типа 35/7,5 мм. Монтаж выполняется на монтажную плату (или внутреннюю поверхность корпуса) с помощью саморезов или болтов, вставляемых в предварительно выполненные продольные пазы. Рейка легко режется ножницами по металлу при необходимости подгонки по длине. Для точного расположения рекомендуется использовать уровень и разметку перед креплением.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - техническому регламенту ЕАЭС о низковольтном оборудовании. Оцинкованное покрытие снижает риск коррозии, что повышает безопасность при длительной эксплуатации. Напряжение и ток не влияют на саму рейку - она является исключительно механическим элементом крепления.

Преимущества

• Значительная экономия по сравнению с импортными аналогами - до 50%
• Улучшенная адгезия цинкового покрытия - устойчивость к механическим повреждениям при монтаже
• Готовые пазы позволяют быстро зафиксировать рейку без дополнительных деталей
• Произведена в рамках серии PROxima - гарантирует единое качество всей линейки EKF

Ограничения применения

• Не предназначена для открытых площадок или помещений с высокой агрессивностью среды (например, химические производства, морские условия)
• Не поддерживает вес более 15–20 кг на метр - при большей нагрузке требуются дополнительные точки крепления
• Не заменяет несущую конструкцию - должна использоваться только как элемент крепления, а не как основание шкафа
• Не совместима с системами крепления, требующими бесперфорированных реек

Примеры использования

• Установка автоматических выключателей и УЗО в квартирных щитках
• Монтаж контроллеров и реле на промышленных станках
• Сборка распределительных шкафов для систем вентиляции и освещения
• Фиксация преобразователей частоты и терморегуляторов в технологических щитах

Практические советы

• При нарезке рейки используйте ножницы по металлу - после реза проверьте отсутствие острых кромок
• Длина 75 мм - оптимальна для малых шкафов; для больших щитов применяйте несколько реек, соединённых друг с другом
• Учитывайте посадочные размеры: профиль 35/7,5 мм - стандартный, но убедитесь, что устройства имеют правильные зажимы
• При монтаже на деревянную или пластиковую плиту используйте анкерные винты подходящего диаметра
• Проверяйте целостность цинкового покрытия - при глубоких царапинах рекомендуется обработать место антикоррозийным составом
