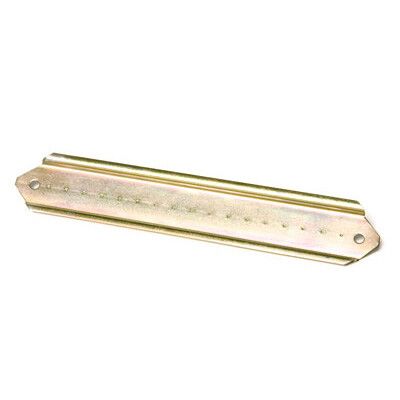

Дин-рейка для диагональной установки в коробки 128х103 мм DKC - элемент крепления автоматических выключателей, модульных устройств и других компонентов внутри металлических ответвительных коробок серии Cosmec. Артикул 653021 предназначен для компактной организации внутреннего пространства коробки за счет диагонального монтажа, что особенно важно при ограниченном объеме.

Назначение и область применения

Дин-рейка для диагональной установки в коробки 128х103 мм DKC используется исключительно внутри металлических ответвительных коробок серии Cosmec с габаритами 128×103 мм. Её задача - обеспечить жесткое и удобное крепление модульного электрооборудования: автоматов, УЗО, реле, контакторов. Диагональный способ установки позволяет эффективнее использовать пространство коробки, когда традиционная продольная рейка не помещается. Применяется в распределительных щитах, шкафах управления, на объектах промышленной автоматизации и в коммерческой недвижимости, где требуется компактная и защищённая организация точек подключения.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - соответствует стандартному профилю для крепления модульных устройств (ширина 35 мм, глубина 7,5 мм);
• Материал: сталь - обеспечивает механическую прочность и долговечность;
• Форма: изогнутая, рассчитана на диагональную установку в коробке 128×103 мм;
• Размеры: оптимизированы под внутренние габариты коробок Cosmec, точные значения указаны в чертежах производителя;
• Крепление: через предварительно просверленные отверстия - не требует сверления при монтаже.

Совместимость и монтаж

Дин-рейка для диагональной установки в коробки 128х103 мм DKC совместима только с ответвительными коробками серии Cosmec, имеющими соответствующие крепёжные отверстия. Установка выполняется следующим образом:

• Рейка вставляется в коробку под углом - от одного угла к противоположному;
• Фиксируется болтами или саморезами через заранее подготовленные отверстия в стенках коробки;
• Не рекомендуется использовать с другими типами коробок - возможны зазоры, несоответствие креплений или риск повреждения корпуса.

Перед монтажом проверьте, чтобы отверстия в коробке совпадали с отверстиями на рейке. Напряжение и ток через рейку не передаются - она является только механическим креплением.

Преимущества

• Экономия места - диагональная установка освобождает до 30% пространства по сравнению с продольной;
• Удобство обслуживания - все устройства расположены в одной плоскости, доступ к клеммам сохранён;
• Высокая жёсткость - стальная конструкция не деформируется даже при нагрузке несколькими тяжёлыми модулями;
• Интеграция с системой Cosmec - полностью совместима с металлическими коробками и трубами этой серии.

Ограничения применения

• Подходит только для коробок 128×103 мм серии Cosmec - не работает с другими размерами или брендами;
• Не предназначена для наружного монтажа - используется исключительно внутри закрытых коробок;
• Не поддерживает крепление крупногабаритных устройств весом более 4–5 кг каждый - возможен перекос или деформация;
• Не заменяет основную DIN-рейку в щите - служит лишь вспомогательным элементом внутри распределительной коробки.

Примеры использования

• Установка УЗО и автоматов в ответвительной коробке на этажном щите многоквартирного дома;
• Размещение реле контроля и сигнализации в коробке на производственной линии;
• Организация точки подключения для датчиков и исполнительных механизмов в условиях повышенной запылённости;
• Монтаж в коробке на фасаде здания - при условии, что сама коробка герметично закрыта и защищена IP65+.

Практические советы

• Перед покупкой убедитесь, что ваша коробка именно из серии Cosmec и имеет размер 128×103 мм - другие аналоги не подходят;
• Проверьте количество и расположение отверстий в коробке - они должны точно совпадать с отверстиями на рейке 653021;
• Не используйте силовые методы при установке - изгибание рейки может нарушить её целостность;
• При необходимости можно дополнительно закрепить рейку клеящими пластинами или хомутами, если оборудование сильно вибрирует;
• Для удобства сборки - монтируйте модульные устройства на рейку до установки её в коробку.
