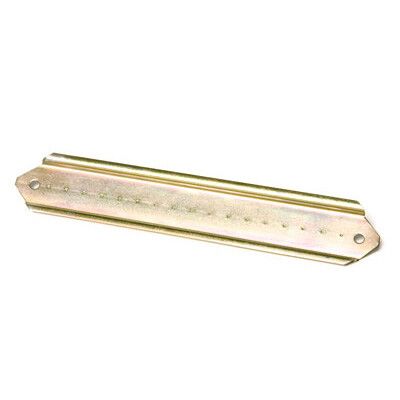

Дин-рейка для диагональной установки в коробки 239х202 мм | 653024 DKC ДКС

Дин-рейка для диагональной установки в коробки 239х202 мм от DKC (ДКС), артикул 653024, предназначена для компактного монтажа автоматических выключателей, модульных устройств и других элементов внутри металлических ответвительных коробок серии Cosmec. Эта рейка обеспечивает надежную фиксацию оборудования в ограниченном пространстве за счет диагонального расположения.

Назначение и область применения

Дин-рейка для диагональной установки в коробки 239х202 мм используется исключительно внутри металлических ответвительных коробок серии Cosmec. Её задача - организовать внутреннее пространство коробки, чтобы поместить стандартное модульное оборудование: автоматы, УЗО, реле, трансформаторы питания. Применяется в системах распределения электроэнергии в промышленных объектах, жилых зданиях, торговых центрах и на открытых площадках, где требуется защита от влаги, пыли и механических повреждений.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - соответствует стандарту EN 60715, совместима с любым оборудованием, предназначенным для монтажа на классической DIN-рейке;
• Материал: сталь - обеспечивает механическую прочность и долговечность, особенно важна при нагрузках и вибрациях;
• Форма установки: диагональная - позволяет оптимально использовать внутренний объем коробки 239×202 мм;
• Размеры коробки: 239×202 мм - указаны производителем как единственный подходящий тип корпуса для этой рейки;
• Фиксация: через предварительно просверленные отверстия - не требуются дополнительные крепежи.

Совместимость и монтаж

Дин-рейка для диагональной установки в коробки 239х202 мм совместима только с металлическими ответвительными коробками серии Cosmec, имеющими соответствующие крепёжные точки. Установка выполняется под углом - рейка располагается от одного угла коробки к противоположному. Для фиксации используются шлицевые или саморезы, проходящие через заранее подготовленные отверстия в стенках коробки. Нельзя использовать эту рейку в обычных боксах или для горизонтального монтажа - она не будет удерживать оборудование.

Преимущества

• Экономия места - диагональный монтаж позволяет вместить больше модулей в сравнении с продольным расположением;
• Усиленная конструкция - стальная основа выдерживает вибрации и ударные нагрузки, характерные для промышленных условий;
• Интеграция с системой Cosmec - полностью согласованная система: коробки, рейки и кабельные вводы работают как единое целое;
• Не требует доработки - готовый к установке элемент без необходимости сверления или гибки.

Ограничения применения

• Подходит только для коробок размером 239×202 мм - другие размеры не поддерживаются;
• Не предназначена для наружного монтажа - используется исключительно внутри закрытых корпусов;
• Не рекомендована для установки в условиях постоянных химически активных сред (например, кислотных паров), даже если коробка герметична - материал рейки не покрыт антикоррозийным слоем;
• Не подходит для вертикального или горизонтального монтажа вне коробки - форма и крепление рассчитаны только на диагональ.

Примеры использования

• Распределительные щиты в офисных зданиях - для сборки УЗО и автоматов внутри ответвительной коробки Cosmec;
• Промышленные пульты управления - размещение контроллеров и реле в защищённых корпусах на производстве;
• Наружные распределительные пункты - когда необходимо спрятать соединения кабелей в герметичную металлическую коробку с внутренним монтажом оборудования;
• Жилищные дома - использование в этажных щитах для экономии места и сохранения эстетики.

Практические советы

• Перед установкой проверьте, что коробка действительно является частью серии Cosmec - аналоги других производителей могут иметь другое расположение отверстий;
• При монтаже используйте шурупы с плоской головкой - они меньше выступают и не мешают установке модулей;
• Не перегружайте рейку более чем 8–10 стандартными модулями шириной 18 мм - вес и момент силы могут деформировать стальную основу;
• Если коробка устанавливается во влажной среде, убедитесь, что все кабельные вводы герметично заполнены - рейка сама по себе не обеспечивает IP-защиту;
• Артикул 653024 всегда заказывается вместе с коробкой 239×202 мм - они являются взаимозависимыми компонентами системы DKC (ДКС) Cosmec.
