Дин-рейка для диагональной установки в коробки 294х244 мм | 653025 DKC ДКС

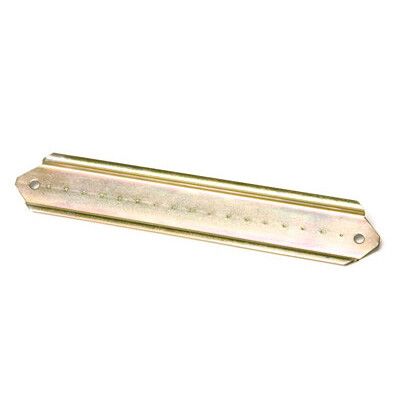

Дин-рейка для диагональной установки в коробки 294х244 мм DKC - элемент крепления автоматических выключателей, модульных устройств и других компонентов внутри металлической ответвительной коробки серии Cosmec. Артикул 653025 предназначен исключительно для диагонального монтажа в коробках габаритом 294×244 мм, обеспечивает плотную фиксацию оборудования в ограниченном пространстве.

Назначение и область применения

Дин-рейка для диагональной установки в коробки 294х244 мм DKC используется для крепления модульного электрооборудования - автоматических выключателей, УЗО, реле, счетчиков - внутри металлических ответвительных коробок серии Cosmec. Применяется там, где требуется компактная организация внутреннего пространства коробки, особенно когда вертикальный монтаж невозможен из-за габаритов или расположения входов/выходов кабелей. Подходит для установки в закрытых помещениях и на открытых площадках, где используются коробки Cosmec для защиты кабельных соединений.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - соответствует стандартному профилю для крепления модульных устройств;
• Материал: сталь - обеспечивает механическую прочность и долговечность;
• Габариты: рассчитана на диагональное размещение в коробке 294×244 мм - точная адаптация под корпус;
• Фиксация: через предварительно просверленные отверстия - не требует дополнительных крепежных элементов.

Совместимость и монтаж

Дин-рейка для диагональной установки в коробки 294х244 мм DKC совместима только с ответвительными коробками Cosmec указанного размера. Установка возможна исключительно по диагонали - перпендикулярный или горизонтальный монтаж не предусмотрен. Для монтажа необходимо:

• Убедиться, что коробка имеет подходящие отверстия для крепления рейки (уже имеются в модели Cosmec);
• Разместить рейку под углом, чтобы она точно легла между противоположными углами коробки;
• Зафиксировать её болтами или саморезами через предустановленные отверстия - не используйте клей или сварку.

Не подходит для коробок другого размера или типа - даже небольшое расхождение в габаритах нарушает устойчивость крепления.

Преимущества

• Изготовлена из стали - выдерживает нагрузки от тяжелого оборудования без деформаций;
• Специально спроектирована для диагонального монтажа - оптимизирует пространство в малогабаритных коробках;
• Не требует доработки - готова к установке сразу после получения;
• Совместима с продукцией серии Cosmec - гарантирует целостность системы защиты кабелей.

Ограничения применения

• Не предназначена для вертикального или горизонтального монтажа - только по диагонали в коробке 294×244 мм;
• Не подходит для коробок других производителей - даже аналогичных размеров;
• Не рекомендовано использовать в условиях постоянного контакта с открытым пламенем или экстремально высокими температурами (>150 C);
• Не является изолирующим элементом - все провода должны быть защищены отдельно, согласно правилам Электромонтажа.

Примеры использования

• Распределительные щиты в офисных зданиях, где кабели собираются в одной коробке Cosmec и требуют компактного размещения УЗО и автоматов;
• Промышленные участки с ограниченным доступом - например, в нишах стен или под потолком;
• Наружные точки подключения кабелей - при использовании герметичных коробок Cosmec с IP-защитой;
• Аксессуар для ремонта или модернизации существующих систем, где замена коробки невозможна.

Практические советы

• Перед установкой проверьте, что отверстия в коробке совпадают с отверстиями на рейке - не пытайтесь сверлить новые, если они не предусмотрены;
• Используйте только крепеж, указанный производителем Corobok Cosmec - обычно это M4 или M5 саморезы;
• Если оборудование тяжелое (например, несколько автоматов), убедитесь, что вес равномерно распределён по всей длине рейки;
• Дин-рейка для диагональной установки в коробки 294х244 мм DKC - часть системы Cosmec; для максимальной надежности сочетайте её с другими элементами этой же серии.
