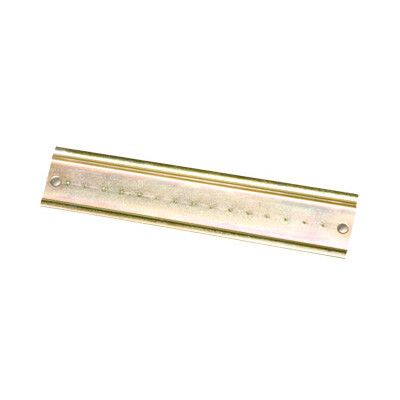

Дин-рейка для горизонтальной установки в коробки 239х202 мм | 653024H DKC ДКС

DIN-рейка для горизонтальной установки в коробки 239x202 мм DKC - элемент крепления автоматических выключателей, модульных устройств и других компонентов внутри металлической ответвительной коробки серии Cosmec. Артикул 653024h предназначен для стационарной сборки в условиях промышленных объектов и коммерческих зданий.

Назначение и область применения

DIN-рейка для горизонтальной установки в коробки 239x202 мм DKC используется для фиксации стандартизированного электрооборудования - например, УЗО, автоматов, реле, преобразователей частоты - внутри металлических ответвительных коробок серии Cosmec. Применяется там, где требуется компактный, защищённый и организованный монтаж распределительных устройств. Подходит для внутренних помещений и закрытых шкафов, установленных на стене или в нишах. Не предназначена для открытой установки вне коробки.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - соответствует стандарту EN 60715, совместима с любым оборудованием, рассчитанным на классическую DIN-рейку;
• Материал: сталь - обеспечивает механическую жесткость и долговечность;
• Покрытие: оцинкованное - повышает corrosion resistance, предотвращает ржавчину в условиях повышенной влажности;
• Цвет: серый - соответствует цветовой гамме корпусов коробок Cosmec, не требует дополнительной окраски;
• Установка: исключительно горизонтальная - ориентация задана конструкцией коробки 239×202 мм;
• Фиксация: через монтажные отверстия - не использует саморезы или клапаны, крепится болтами или заклепками.

Совместимость и монтаж

DIN-рейка для горизонтальной установки в коробки 239x202 мм DKC совместима только с ответвительными коробками Cosmec указанного размера. Крепление осуществляется через два предварительно просверленных отверстия по бокам рейки - они точно совпадают с пазами в стенках коробки. Перед установкой проверьте соответствие толщины стенки коробки и длины крепёжных элементов. Нельзя использовать с другими типами коробок, даже аналогичных размеров - форма крепёжных площадок уникальна.

Безопасность и стандарты

Рейка изготовлена из стали с цинковым покрытием, что соответствует требованиям к материалам для электромонтажа в условиях возможного контакта с влагой и химически активными веществами. Соответствует нормам безопасности для внутреннего монтажа в соответствии с ГОСТ Р 50030.2 и IEC 61439. Не содержит токсичных материалов, безопасна при работе в замкнутых пространствах.

Преимущества

• Высокая механическая прочность благодаря стальному основанию - выдерживает нагрузки от массивного оборудования;
• Защита от коррозии - оцинкование продлевает срок службы в сырых помещениях, таких как подвалы, насосные станции, кухни предприятий общественного питания;
• Интеграция с системой Cosmec - идеальное сочетание с коробками того же бренда, минимизирует риск перекосов и плохого контакта;
• Горизонтальный монтаж оптимизирует доступ к контактам - удобнее обслуживать оборудование, чем при вертикальном расположении.

Ограничения применения

• Не для наружной установки - не является герметичной конструкцией; её использование вне коробки приведёт к быстрому выходу из строя;
• Подходит только для коробок 239×202 мм - другие размеры (например, 180×150 или 300×250) не поддерживаются;
• Не рекомендовано крепить свыше 10–12 модульных единиц одновременно - вес может вызвать деформацию крепёжных точек;
• Не подходит для установки в условиях постоянного ударного воздействия - например, рядом с работающими прессами или вибрационными механизмами.

Примеры использования

• Электрощитовая в офисном здании - размещение УЗО и автоматов в коробке Cosmec на этажном щите;
• Производственный участок - контроль питания станков через распределительную коробку с DIN-рейкой;
• Объекты торговли - организация аварийного освещения и сигнализации в подсобных помещениях;
• Жилые дома - монтаж группового автомата в коробке на лестничной клетке или в подвале.

Практические советы

• Перед установкой проверьте, чтобы отверстия в коробке были чистыми - забитые отверстия затруднят крепление;
• Используйте болты M4 или M5 с плоской головкой - они лучше ложатся в углубления и не выпирают;
• Не перетягивайте крепления - переусилие может деформировать оцинкованное покрытие и снизить антикоррозийную защиту;
• Если необходимо удлинить рейку - используйте только оригинальные переходники DKC, не пытайтесь сваривать или скручивать две рейки самостоятельно;
• Артикул 653024h всегда заказывайте вместе с коробкой Cosmec - гарантируете совместимость и снижаете риск ошибок при монтаже.
