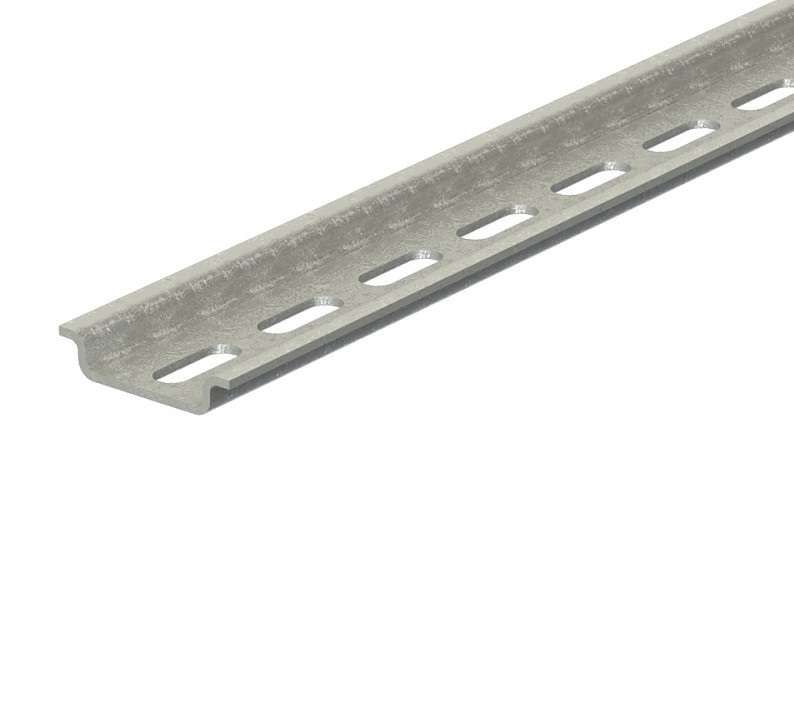

Рейка профильная РП HEGEL 35/7.5-1-6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах, панелях управления и промышленной автоматике.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах - например, в системах освещения, вентиляции, насосных станциях и на конвейерах.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 7,5 мм - оптимальна для компактных щитов
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий для крепежа
• Артикул РП35/7.5-1-6 указывает на тип: 7,5 мм высота, неперфорированная, с резьбовым креплением M6

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защелкивающиеся крепления для DIN-рейки 35 мм. Для монтажа используется саморез или болт M6 через предварительно просверленное отверстие в стене или поверхности щита. Крепление выполняется с шагом до 800 мм - рекомендуется фиксация в начале, середине и конце рейки. Нельзя использовать с устройствами, требующими перфорацию - такая рейка не имеет отверстий для винтов.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715 - международному стандарту для DIN-реек. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности. Температурный режим эксплуатации - от -40C до +70C, что позволяет применять её в большинстве внутренних помещений.

Преимущества

• Увеличенная прочность благодаря толщине стали 1,5 мм - снижает риск деформации при нагрузках
• Цинковое покрытие защищает от ржавчины даже в сырых помещениях
• Стандартная ширина 35 мм гарантирует совместимость с любым оборудованием, предназначенным для DIN-рейки
• Низкий уровень шума при монтаже - гладкая поверхность не царапает корпуса устройств

Ограничения применения

• Не подходит для установки на открытые площадки без защиты от атмосферных воздействий
• Нельзя использовать как несущую конструкцию - она рассчитана только на вес модульных устройств, а не на механические нагрузки
• Отсутствие перфорации исключает возможность крепления элементов с помощью винтов прямо в рейку - требуется внешнее крепление
• Не применяется в средах с химически активными веществами - цинк может подвергнуться коррозии при контакте с кислотами или щелочами

Примеры использования

• Электрощит в квартире - крепление автоматов и УЗО
• Щитовая на производстве - установка реле времени и терморегуляторов
• Система управления лифтом - фиксация контроллеров и блоков питания
• Осветительные щиты в офисах - монтаж диммеров и импульсных реле

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете крепить, подходили именно к рейке 35 мм - некоторые старые модели имеют 32 мм
• При нарезке рейки используйте ножницы по металлу - после реза удалите острые кромки, чтобы не повредить изоляцию проводов
• Если нужна возможность крепления винтами - выбирайте перфорированную версию (например, РП35/7.5-2-6), а не эту модель
• Длина рейки должна превышать суммарную ширину всех установленных устройств минимум на 10–15 см - для удобства обслуживания
• При использовании нескольких реек в одном щите - выравнивайте их по уровню, чтобы оборудование не перекашивалось
