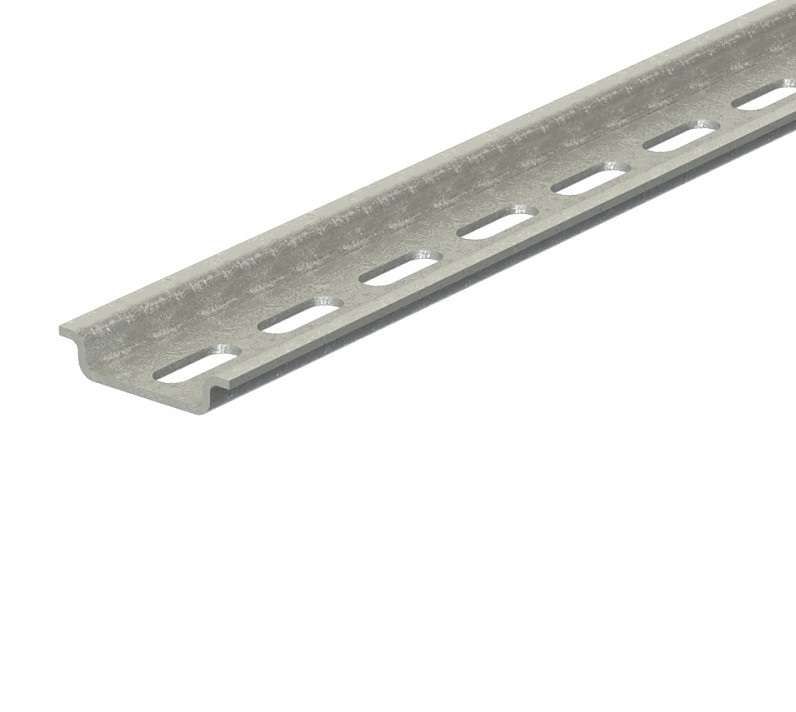

Рейка профильная РП HEGEL 35/7.5-0.075-6

Рейка профильная HEGEL РП 35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП 35 служит основой для монтажа электроаппаратуры, соответствующей стандарту DIN EN 60715. Подходит для фиксации автоматических выключателей, УЗО, реле, преобразователей частоты и других модульных устройств. Используется в силовых и слаботочных щитах: на производствах, в жилых домах, офисах, объектах инфраструктуры.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 7,5 мм - оптимальна для компактной сборки
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Тип: неперфорированная - для классического крепления на защелках
• Артикул: РП 35/7,5-0,075-6 - указывает на высоту 7,5 мм и наличие резьбовых отверстий M6
• Длина: 0,075 м (75 мм) - стандартный сегмент для сборки длинных рядов

Совместимость и монтаж

Рейка профильная HEGEL РП 35 совместима со всеми устройствами, имеющими стандартный защелкивающийся крепёж на DIN-рейку. Для установки используется крепление на саморезы или болты через резьбовые отверстия M6, расположенные вдоль профиля. Каждый элемент можно закрепить отдельно, что позволяет собирать гибкие конфигурации. Монтировать рекомендуется на плоскую поверхность с помощью шурупов или дюбелей - зазор между рейкой и стеной не должен превышать 1–2 мм.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715, обеспечивающим механическую прочность и надёжность крепления. Оцинкованное покрытие повышает долговечность в условиях повышенной влажности. Нет открытых токоведущих частей - безопасна при работе под напряжением после монтажа.

Преимущества

• Увеличенная толщина металла (1,5 мм) - выше жесткость и меньше прогиб при нагрузке
• Цинкование - защита от ржавчины даже в сырых помещениях
• Резьбовые отверстия M6 - позволяют дополнительно фиксировать корпуса, кабельные каналы или другие элементы
• Стандартная форма - гарантирует совместимость с любыми сертифицированными модулями

Ограничения применения

• Не предназначен для крепления тяжёлого оборудования весом более 10 кг на один сегмент - требуется усиление или дополнительные точки крепления
• Не использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Длина 75 мм - слишком коротка для самостоятельного использования; применяется как часть составной рейки

Примеры использования

• Электрощит в цехе: крепление автоматов, контакторов и термореле на одной рейке РП 35
• Щитовая в многоквартирном доме: сборка УЗО и дифференциальных автоматов
• Панель управления станком: фиксация контроллеров и импульсных реле с использованием резьбовых отверстий M6 для крепления кожуха

Практические советы

• При сборке длинной рейки используйте несколько сегментов РП 35, соединённых встык - зазор между ними не должен превышать 1 мм
• Перед монтажом проверьте, чтобы все устройства, которые будут установлены, подходили по ширине 35 мм - не все модели совместимы
• Для удобства кабельного монтажа рядом с рейкой РП 35 можно закрепить кабельный канал с помощью тех же отверстий M6
• Не затягивайте крепёж до упора - оставьте лёгкий люфт, чтобы избежать деформации профиля
