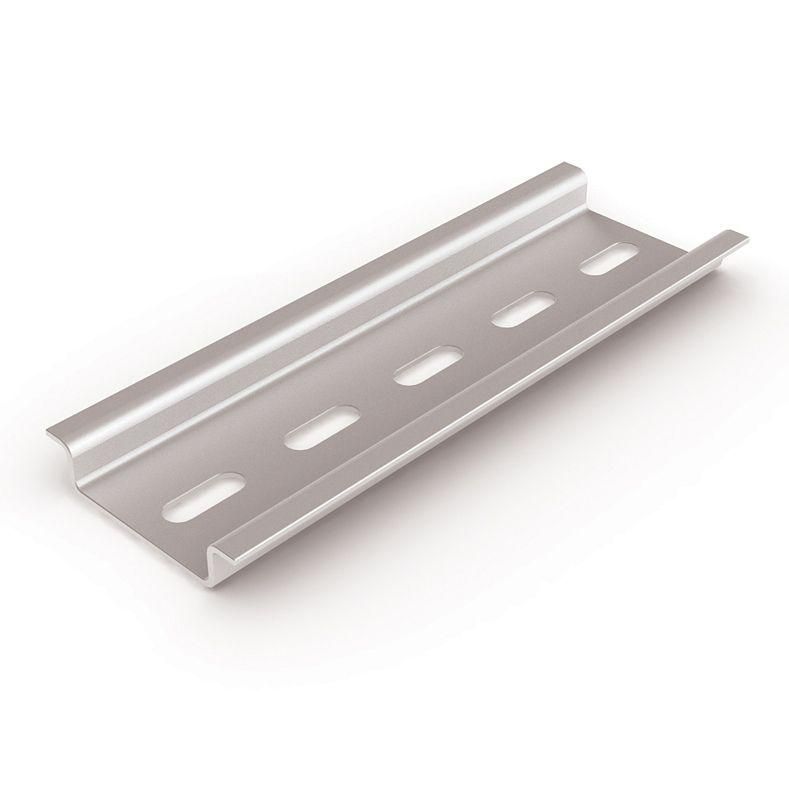

DIN-рейка (22,5см) оцинкованная 1мм | YDN14-D225 IEK

Оцинкованная DIN-рейка IEK (ИЭК) артикул ydn14-d225 из серии TEKFOR - элемент крепления для модульного оборудования в распределительных щитах. Её длина 22,5 см, толщина 1 мм, она совместима со стандартными устройствами на DIN-рейке 35/7,5 мм.

Назначение и область применения

DIN-рейка IEK (ИЭК) ydn14-d225 предназначена для фиксации модульных аппаратов в электрических щитах: автоматических выключателей, УЗО, реле, счетчиков, контакторов и других устройств стандарта DIN 35/7,5 мм. Применяется в бытовых, коммерческих и промышленных электроустановках, где требуется компактное и надёжное крепление.

Технические характеристики

• Тип рейки: DIN 35/7,5 мм - соответствует международному стандарту для модульного оборудования
• Длина: 22,5 см - оптимальна для малых и средних щитов
• Толщина: 1 мм - обеспечивает жесткость при минимальном весе
• Материал: сталь - прочная основа с антикоррозийным покрытием
• Покрытие: оцинкованная - защищает от ржавчины в условиях повышенной влажности
• Шаг отверстий: 30 мм - позволяет крепить рейку саморезами или болтами с одинаковым интервалом
• Расстояние от центра отверстия до края: 30 мм - упрощает точный монтаж
• Форма просечки: паз - обеспечивает плотную посадку защёлок модульных устройств

Совместимость и монтаж

Reika совместима со всеми устройствами, имеющими защёлки по стандарту DIN 35/7,5 мм. Для монтажа используется два отверстия с шагом 30 мм - их можно закрепить саморезами M3–M4 или анкерами в стену или корпус щита. Рейка легко устанавливается вручную: её просто вставляют в пазы креплений и фиксируют. Нельзя использовать для крепления тяжёлого оборудования (например, больших преобразователей частоты) без дополнительной поддержки - её жёсткости недостаточно для нагрузок выше 10 кг.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями ГОСТ Р МЭК 62208 и IEC 60947-7-1. Оцинкованное покрытие снижает риск коррозии, что повышает безопасность эксплуатации в помещениях с высокой влажностью. Соответствие стандартам гарантирует совместимость с сертифицированным оборудованием.

Преимущества

• Оцинкованное покрытие увеличивает срок службы в сравнении с обычной стальной рейкой
• Точная геометрия паза обеспечивает надёжную фиксацию устройств без люфта
• Стандартная длина 22,5 см удобна для компактных щитов и не требует резки
• Высокая однородность производства - все рейки серии TEKFOR имеют одинаковые параметры

Ограничения применения

• Не применяется для крепления тяжёлого оборудования (более 10 кг на всю длину)
• Не рекомендована для открытых площадок или помещений с агрессивной химической средой - оцинковка не заменяет нержавеющую сталь
• Не подходит для монтажа в щитах с ограниченным зазором менее 30 мм по глубине - нужны места для крепёжных отверстий

Примеры использования

• Квартирный электрощит с 12 модулями: автоматы, УЗО, реле напряжения
• Щит управления насосной станцией в подвале
• Распределительный шкаф на производстве с контроллерами и терморегуляторами
• Монтаж в установочных коробках для домашней автоматизации

Практические советы

• Перед монтажом проверьте, чтобы отверстия в щите точно совпадали с шагом 30 мм - иначе потребуются сверление или адаптеры
• Если планируете удлинить рейку, используйте специальные переходники - не пытайтесь соединять две рейки встык без фиксатора
• При использовании в сыром помещении дополнительно обработайте края герметиком - даже оцинковка может начать ржаветь при постоянном контакте с водой
• Для быстрого монтажа выбирайте устройства с чётко выраженной защёлкой - они лучше сцепляются с пазом этой рейки
