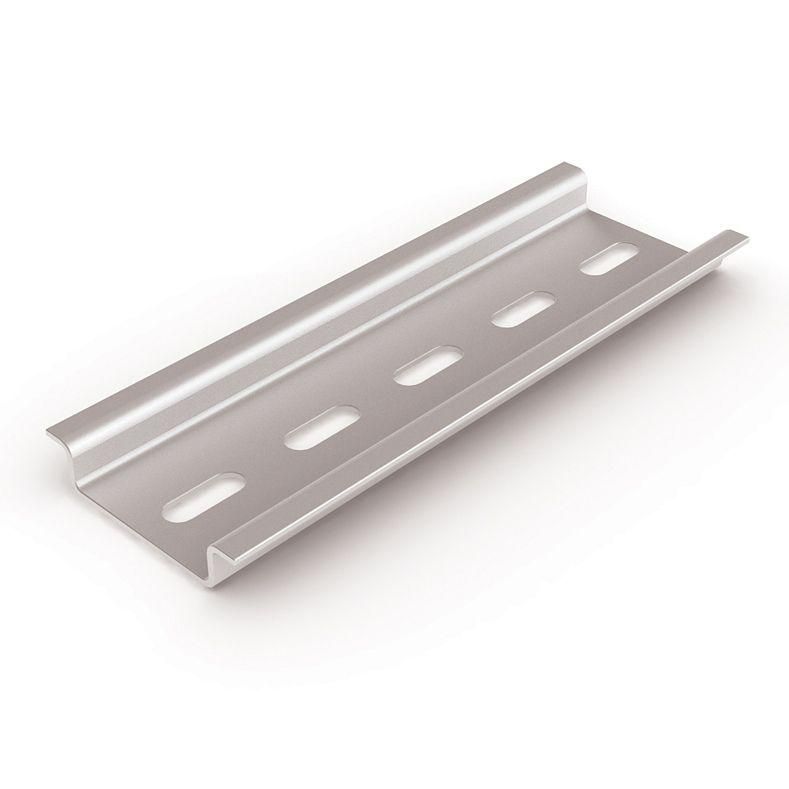

DIN-рейка TEKFOR 35/7,5 мм, 1000 мм, 1 мм, оцинкованная IEK YDN14-0100

DIN-рейка оцинкованная 1000 мм 1 мм от IEK (ИЭК) - это надёжный элемент для фиксации модульного электрооборудования в распределительных щитах. Артикул ydn14-0100 из серии TEKFOR обеспечивает прочную базу для автоматов, УЗО и других устройств, соответствует стандартным требованиям монтажа в промышленной и жилой электросети.

Назначение и область применения

DIN-рейка оцинкованная 1000 мм 1 мм предназначена для крепления модульного оборудования в электрических щитах: автоматических выключателей, УЗО, реле времени, контакторов, счетчиков и других устройств стандарта DIN 35 мм. Применяется в бытовых, коммерческих и промышленных распределительных устройствах. Подходит как для новых монтажей, так и для реконструкции существующих щитов.

Технические характеристики

• Тип DIN-рейки: 35/7.5 мм - соответствует международному стандарту для крепления модульных устройств;
• Длина: 1000 мм - позволяет размещать до 18–20 стандартных модулей шириной 17,5 мм;
• Толщина металла: 1 мм - обеспечивает достаточную жесткость при нагрузке на крепление;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Материал: сталь - высокая механическая прочность и устойчивость к деформациям;
• Тип просечки: продольный паз - гарантирует плотное зацепление с зажимными механизмами модульных аппаратов;
• Шаг отверстий: 30 мм - позволяет использовать стандартные крепёжные элементы для фиксации рейки к поверхности.

Совместимость и монтаж

DIN-рейка оцинкованная 1000 мм 1 мм совместима со всеми устройствами, имеющими крепление по стандарту EN 60715 (DIN 35 мм). Для монтажа используется саморез или болт через отверстия с шагом 30 мм. Рейка легко фиксируется на стенке щита, панели или установочной коробке. После закрепления оборудование вставляется сверху и защёлкивается - никаких дополнительных инструментов не требуется. Убедитесь, что ширина щита позволяет разместить всю длину рейки - 1000 мм требует минимум 1050 мм свободного пространства с учётом зазоров.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями ГОСТ Р МЭК 60715 и EN 60715. Оцинкованное покрытие снижает риск возникновения коррозии, что повышает долговечность системы. Соответствие стандартам гарантирует безопасность при работе с токоведущими частями и соответствие нормам ПУЭ.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и качественной стали;
• Защита от ржавчины - цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью;
• Стандартный профиль 35/7.5 мм - совместимость с любым современным модульным оборудованием;
• Продольный паз обеспечивает надёжное зацепление без проворачивания устройств;
• Легко режется ножницами по металлу при необходимости подрезки;
• Подходит для массового монтажа - экономит время при комплектации щитов.

Ограничения применения

DIN-рейка оцинкованная 1000 мм 1 мм не предназначена для внешней установки без защиты корпусом - цинк не выдерживает длительного воздействия осадков и химически активной среды. Также не следует использовать её в качестве несущего элемента для тяжёлого оборудования весом более 10 кг на метр - возможна прогибание. Не применяйте в местах с постоянными вибрациями выше 10 Гц без дополнительного демпфирования.

Примеры использования

• Распределительный щит квартиры - крепление автоматов и УЗО;
• Щит управления насосной станцией - фиксация реле давления и контакторов;
• Производственный пульт - установка терморегуляторов и сигнализаторов;
• Аварийный источник питания - сборка переключателей и преобразователей.

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, имели тип крепления 35 мм - иначе они не зафиксируются;
• При подрезке рейки используйте ножницы по металлу - после реза удалите острые кромки, чтобы не повредить изоляцию проводов;
• Не затягивайте крепёж слишком сильно - это может деформировать профиль и нарушить посадку модулей;
• Для длинных рядов (более 1 м) рекомендуется дополнительно фиксировать рейку в двух точках - в начале и середине;
• Артикул ydn14-0100 от IEK (ИЭК) часто заменяет аналоги других брендов - проверьте совпадение габаритов перед заменой.
