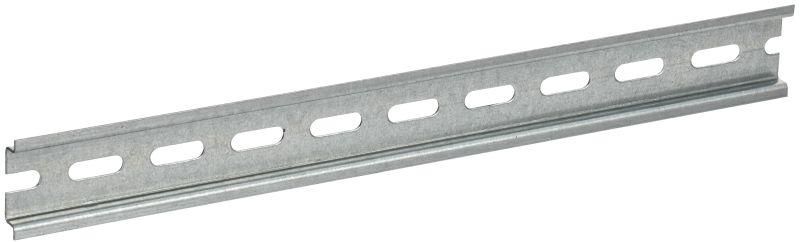

DIN-рейка (30см) оцинкованная 1мм | YDN14-0030 IEK

Оцинкованная DIN-рейка длиной 300 мм, толщиной 1 мм от бренда IEK (ИЭК), артикул ydn14-0030, предназначена для надёжного крепления модульного оборудования в распределительных щитах. Эта рейка из серии TEKFOR обеспечивает устойчивую фиксацию автоматов, УЗО и других устройств, соответствует стандартным требованиям монтажа в электроустановках.

Назначение и область применения

DIN-рейка используется для установки модульного оборудования в электрических щитах, шкафах управления и установочных коробках. Подходит для крепления автоматических выключателей, устройств защитного отключения (УЗО), реле, контакторов, счетчиков и других устройств, которые имеют стандартизированный зацеп на корпусе.

Технические характеристики

• Тип DIN-рейки: 35/7.5 мм - соответствует стандарту EN 60715, совместима со всеми типовыми модульными устройствами;
• Длина: 300 мм - оптимальна для компактных щитов и малых групп нагрузок;
• Толщина: 1 мм - достаточна для жесткости при нормальных механических нагрузках;
• Материал: сталь - прочная основа с антикоррозийным покрытием;
• Покрытие: оцинкованная - защищает от ржавчины в условиях повышенной влажности;
• Расстояние между центрами отверстий: 30 мм - позволяет использовать стандартные крепёжные элементы;
• Тип просечки: продольный паз - обеспечивает возможность фиксации с помощью саморезов или болтов вдоль всей длины рейки.

Совместимость и монтаж

Reika совместима со всеми устройствами, имеющими стандартную защёлку типа TS35. Для монтажа достаточно зафиксировать её в щите с помощью двух саморезов через отверстия с шагом 30 мм. Продольный паз позволяет дополнительно закрепить рейку в любом месте, если требуется усиленная фиксация или изменение положения. Не требует специального инструмента - крепление выполняется обычной отвёрткой.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями стандарта EN 60715, который регламентирует габариты, прочность и условия эксплуатации DIN-реек. Оцинкованное покрытие повышает долговечность в помещениях с высокой влажностью, снижает риск коррозии и сохраняет электробезопасность.

Преимущества

• Высокая устойчивость к коррозии благодаря оцинкованию - особенно важно в промышленных и подвальных помещениях;
• Жёсткая конструкция с толщиной 1 мм предотвращает прогиб при установке нескольких тяжёлых аппаратов;
• Стандартные размеры обеспечивают универсальность - подходит для большинства серийных щитов;
• Продольный паз даёт гибкость в креплении - можно фиксировать не только по краям, но и в промежуточных точках.

Ограничения применения

Не рекомендуется использовать в условиях постоянного воздействия открытой воды, агрессивных химикатов или температур выше +60 C - оцинкованное покрытие имеет ограниченную устойчивость к таким средам. Также не подходит для крепления тяжёлого немодульного оборудования (например, больших преобразователей частоты), которое требует отдельной рамы или кронштейнов.

Примеры использования

• Квартирные электрощиты - крепление автоматов и УЗО;
• Промышленные пульты управления - сборка контроллеров и реле;
• Щитовые комнаты на объектах ЖКХ - установка счётчиков и коммуникационных модулей;
• Аксессуары для систем освещения - монтаж таймеров и датчиков движения.

Практические советы

• Перед монтажом проверьте, что глубина щита позволяет разместить всю длину рейки - 300 мм - без перегиба проводов;
• Если планируете крепить более трёх тяжёлых устройств (например, АВ с номиналом 63 А), используйте дополнительные точки крепления через продольный паз;
• При замене старой рейки - убедитесь, что новый образец (ydn14-0030) точно совпадает по профилю 35/7.5 мм; даже небольшие отклонения могут помешать защёлке устройства;
• Для защиты от пыли и влаги в неотапливаемых помещениях сочетайте эту рейку с герметичными крышками щитов IP54 и выше.
