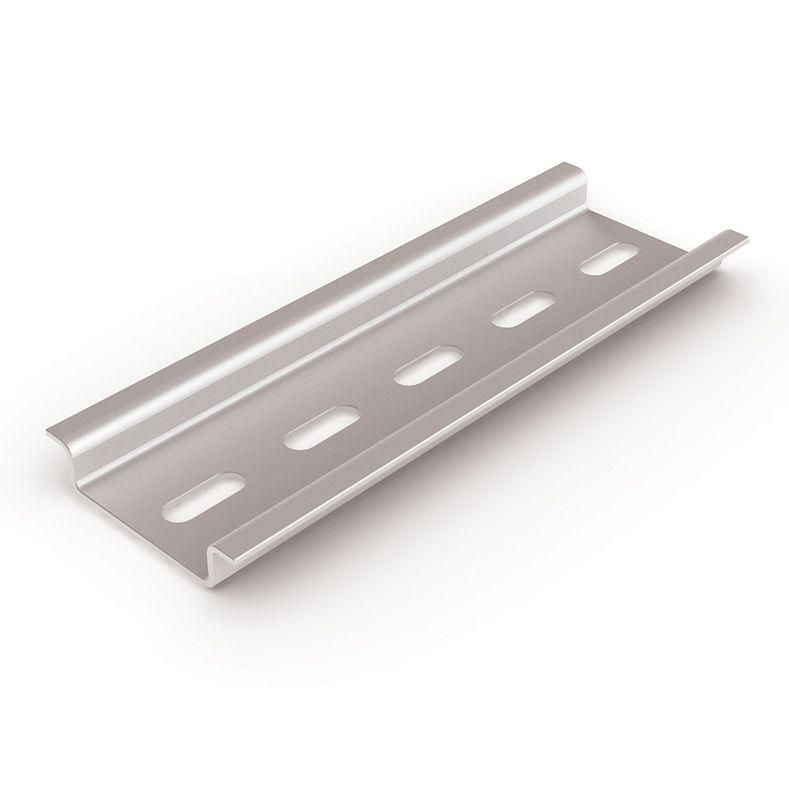

DIN-рейка (140см) оцинкованная 1мм | YDN14-0140 IEK

Оцинкованная DIN-рейка длиной 1400 мм и толщиной 1 мм от IEK (ИЭК), артикул ydn14-0140, предназначена для надёжного крепления модульного электрооборудования в распределительных щитах. Эта рейка из серии TEKFOR обеспечивает устойчивую фиксацию автоматов, УЗО и других устройств, соответствует стандарту DIN 35/7.5.

Назначение и область применения

DIN-рейка используется для монтажа модульного оборудования в электрических щитах, шкафах управления и установочных коробках. Подходит для крепления автоматических выключателей, УЗО, реле, счетчиков, преобразователей частоты и других устройств с защёлкивающимся креплением на DIN-профиль. Применяется в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Тип профиля: DIN 35/7.5 - стандартный формат для большинства модульных устройств
• Длина: 1400 мм - позволяет размещать до 40–45 типовых модулей шириной 18 мм
• Толщина металла: 1 мм - достаточна для механической прочности при нагрузке
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Шаг отверстий: 30 мм - совпадает с шагом крепёжных элементов для фиксации к стенкам щита
• Расстояние от центра отверстия до края профиля: 30 мм - обеспечивает равномерную нагрузку при закреплении
• Форма просечки: паз - удобна для быстрого защёлкивания и демонтажа модулей

Совместимость и монтаж

Рейка совместима со всеми устройствами, имеющими стандартизированное крепление типа DIN 35/7.5. Для установки её фиксируют саморезами или болтами через отверстия в основание щита. Отступ от края профиля до первого отверстия составляет 30 мм - важно соблюдать этот размер при сверлении. Монтаж выполняется перпендикулярно плоскости щита; рекомендуется использовать два крепления - на расстоянии 300–500 мм друг от друга для предотвращения прогиба.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 62208 и DIN EN 60715. Оцинкованное покрытие снижает риск коррозии, что повышает долговечность и безопасность эксплуатации в помещениях с высокой влажностью. Напряжение и ток на рейке не регулируются - она является исключительно механическим крепёжным элементом.

Преимущества

• Высокая устойчивость к коррозии благодаря оцинкованию - особенно актуально в сырых помещениях
• Стандартный профиль DIN 35/7.5 гарантирует совместимость с любым серийным оборудованием
• Плотная просечка в виде паза обеспечивает надёжное защёлкивание и лёгкий демонтаж
• Оптимальная толщина 1 мм балансирует между прочностью и весом - не деформируется при нормальной нагрузке
• Длина 1400 мм позволяет компактно разместить большое количество модулей без необходимости стыковки нескольких реек

Ограничения применения

• Не предназначена для крепления тяжёлого оборудования массой более 5 кг на один метр - возможен прогиб
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или морской воды - оцинковка имеет ограниченную химическую стойкость
• Не заменяет электрическую шину - не проводит ток и не рассчитана на силовые нагрузки
• Не подходит для наружной установки без защиты корпусом - оцинковка не обеспечивает IP-защиту

Примеры использования

• Крепление автоматических выключателей и УЗО в квартирном щите
• Установка реле времени и терморегуляторов в системах отопления
• Монтаж преобразователей частоты и контакторов в промышленных панелях
• Фиксация модулей сборки в распределительных щитах на производстве

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели правильный зазубренный крепёж - не подходят старые модели без защёлок
• При использовании двух реек рядом - оставляйте минимум 10 мм зазора для теплоотвода и доступа к клеммам
• Если требуется удлинение - используйте специальные переходники, а не просто стыкуйте рейки вплотную - это снижает надёжность
• При сверлении отверстий под крепёж - применяйте свёрло по металлу, не допускайте перегрева материала
• Артикул ydn14-0140 от IEK (ИЭК) - оптимальный выбор для проектов, где важны цена, качество и совместимость с другими изделиями серии TEKFOR
