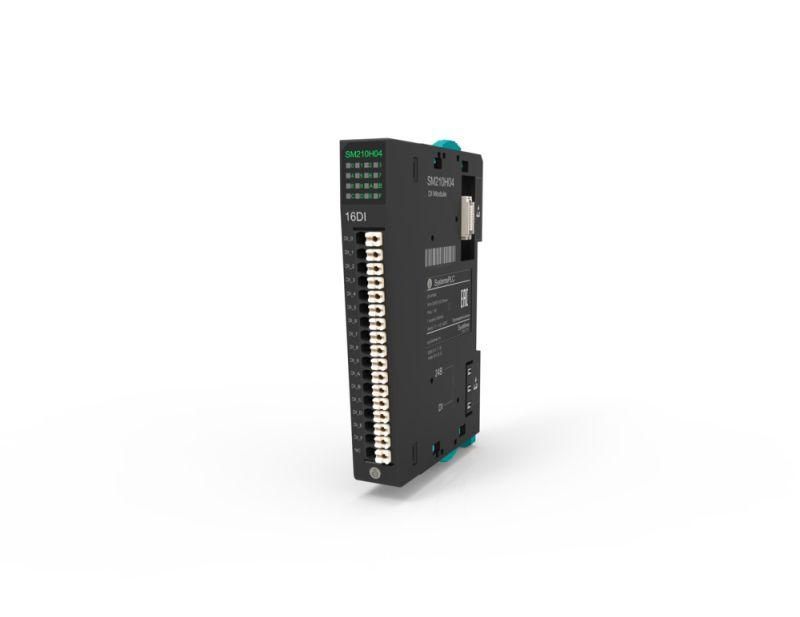

Дискретный модуль ввода, 16 входов PNP | SM210H04 Systeme Electric APC

Дискретный модуль ввода 16 входов PNP от Systeme Electric (артикул sm210h04) предназначен для подключения цифровых сигналов от датчиков и кнопок в системах автоматизации. Модуль обеспечивает надёжную передачу состояний устройств PNP-типа в контроллеры PLC.

Назначение и область применения

Дискретный модуль ввода 16 входов PNP используется для сбора бинарных сигналов - например, от концевых выключателей, фотоэлементов, датчиков приближения и кнопочных постов. Подходит для установки в распределительных щитах на объектах с жесткими требованиями к надёжности: конвейерах, станках, упаковочном оборудовании, линиях производства.

Технические характеристики

• Количество каналов: 16
• Тип сигнала: PNP (токовый выход)
• Рабочее напряжение: 24 В постоянного тока (стандартная промышленная шина)
• Входной ток: типичный 5–8 мА (совместим с большинством промышленных PNP-датчиков)
• Индикация: светодиоды на каждом канале для визуального контроля состояния
• Подключение: фиксирующий разъём для DIN-рейки, совместим с клеммными колодками стандарта IEC 61131-2

Совместимость и монтаж

Модуль sm210h04 совместим со всеми контроллерами, поддерживающими стандарт IEC 61131-2 для PNP-входов. Устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте одножильные провода сечением до 0,5 мм2. Разъём имеет механическую фиксацию - предотвращает случайное отсоединение при вибрации. Обязательно соблюдайте полярность: +24 В подаётся на вход датчика, а сигнал с датчика идёт на вход модуля.

Безопасность и стандарты

Дискретный модуль ввода 16 входов PNP соответствует нормам IEC 61131-2 для промышленных систем управления. Защита от перегрузки и КЗ реализована на уровне каждого канала. Сертифицирован для работы в условиях промышленной среды: температура от –25C до +60C, относительная влажность до 95 % без конденсации.

Преимущества

• Высокая помехоустойчивость благодаря оптопарной изоляции каналов
• Чёткая индикация состояния входов - позволяет оперативно диагностировать отказы
• Устойчивый контакт в разъёме - снижает риск потери связи при вибрации
• Стандартный форм-фактор - легко заменить аналогичным модулем других производителей

Ограничения применения

• Не поддерживает NPN-датчики - требуется преобразование или замена датчика
• Максимальная частота переключения - около 1 кГц; не рекомендован для высокоскоростных импульсных сигналов выше этого значения
• Не защищён от внешнего воздействия воды или пыли - требует установки внутри закрытого щита IP54 и выше

Примеры использования

• Фиксация положения детали на конвейере через датчик приближения PNP
• Считывание состояния аварийной остановки с кнопки E-stop
• Обнаружение наличия материала в бункере с помощью фотодатчика
• Контроль открытия/закрытия клапана через концевой выключатель

Практические советы

• Перед подключением проверьте, что все датчики имеют одинаковый тип (PNP) и рабочее напряжение 24 В
• Используйте экранированные кабели для длинных линий - особенно в зонах с сильными ЭМИ
• При использовании нескольких модулей sm210h04 в одной системе, убедитесь, что они подключены к одному источнику питания 24 В
• При диагностике неисправности - сначала проверьте светодиоды на модуле: если светится, значит сигнал пришёл; если не светится - проблема либо в датчике, либо в проводе
