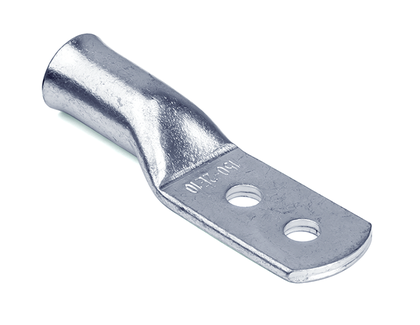

Наконечник ТМЛ под пайку листовой изогнутый 185(30)кв.мм винт d2х10мм ГОСТ 23981-80 (уп.10шт) DKC 2O10DH30 ДКС

Наконечник кабельный под пайку листовой изогнутый 185 (30) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. - это надёжный элемент для соединения многожильных медных проводников сечением 185 мм2 через пайку, обеспечивает прочное и долговечное подключение к шинам и клеммам. Бренд DKC (ДКС) выпускает этот компонент в серии Quadro, артикул 2o10dh30.

Назначение и область применения

Наконечник кабельный под пайку листовой изогнутый 185 (30) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. используется для оконцевания многожильных медных проводов перед их присоединением к медным шинам, клеммным колодкам или другим токоведущим частям. Подходит для стационарных и подвижных электрических систем, где требуется высокая механическая устойчивость и минимальное переходное сопротивление. Применяется в силовых щитах, трансформаторных подстанциях, промышленном оборудовании, железнодорожных системах и других объектах с большими токами.

Технические характеристики

• Номинальное сечение провода: 185 мм2
• Диаметр отверстий: 10 мм (под болты М10)
• Расстояние между центрами отверстий: 30 мм
• Угол изгиба: 180° - позволяет выводить провод перпендикулярно к плоскости крепления
• Материал: медь М1 - высокой проводимости
• Покрытие: лужённое (с применением висмута) - повышает антикоррозийную стойкость и снижает сопротивление контакта
• Тип изоляции: есть - изолированная часть защищает от случайного замыкания
• Форма контактной лопатки: специальная - увеличена на 87% по сравнению с классическими аналогами
• Исполнение фланца: узкое - экономит место при установке в плотных сборках
• Наличие смотрового отверстия: да - позволяет контролировать качество пайки без демонтажа
• Стандарт: ГОСТ 23981-80

Совместимость и монтаж

Наконечник кабельный под пайку листовой изогнутый 185 (30) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. совместим с медными и алюминиевыми многожильными проводами, соответствующими сечению 185 мм2. Для монтажа:

• Зачистите конец провода на длину, равную глубине гильзы наконечника - не менее 40 мм
• Запаяйте провод в гильзу с помощью паяльника мощностью не ниже 100 Вт и припоя с температурой плавления до 250 C
• Проверьте качество пайки через смотровое отверстие - припой должен полностью заполнить просвет внутри гильзы
• Закрепите наконечник на шине или клемме двумя болтами М10, момент затяжки - 15–20 Нм
• Убедитесь, что фланец плотно прилегает к поверхности - узкое исполнение требует ровной опорной плоскости

Безопасность и стандарты

Наконечник кабельный под пайку листовой изогнутый 185 (30) кв.мм винт 2x10 мм, с двумя отверстиями, под 2 болта М10, ГОСТ 23981-80, ТМЛ-2отв. изготовлен в соответствии с требованиями ГОСТ 23981-80, обеспечивающими безопасность работы при напряжении до 1000 В переменного тока. Лужёное покрытие исключает образование оксидов, снижает риск нагрева в месте контакта. Соответствует нормам по теплостойкости и электробезопасности для промышленного оборудования.

Преимущества

• Увеличенная на 87% площадь контактной лопатки - снижает плотность тока и температуру в зоне соединения
• Два отверстия под болты М10 - обеспечивают устойчивость к вибрациям и механическим нагрузкам
• Лужёное покрытие с висмутом - продлевает срок службы в условиях повышенной влажности и агрессивной среды
• Смотровое отверстие - позволяет визуально проверить качество пайки без разборки
• Изогнутая форма под 180° - удобна для компактной укладки в шкафах и распределительных устройствах

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при изгибе
• Не рекомендованы для постоянного погружения в жидкости - хотя покрытие защищено, герметичность не гарантируется
• Не подходят для автоматической сварки - только пайка
• Максимальный рабочий ток ограничен сечением 185 мм2; для больших значений требуется другой тип наконечника
• Узкий фланец требует идеальной плоскости крепления - деформация поверхности может вызвать плохой контакт

Примеры использования

• Подключение медных шин в силовом щите промышленного станка
• Присоединение кабеля питания к трансформатору в подстанции
• Электросвязь между батареями в системе бесперебойного питания (UPS)
• Крепление заземляющих проводников к контуру заземления
• Соединение кабелей в подвижных составах железной дороги

Практические советы

• Перед пайкой обязательно зачистите провод до металлического блеска - даже микроскопический слой оксида снижает надёжность соединения
• Используйте термостойкий флюс, совместимый с медью и лужением - обычный канифольный не подойдёт
• После пайки остудите наконечник естественным образом - резкое охлаждение может вызвать трещины в припое
• При установке на шину используйте шайбы и гайки того же класса прочности, что и болты М10 - не допускайте перегрузки
• При работе в условиях вибраций регулярно проверяйте затяжку болтов - особенно после первых 100 часов эксплуатации
• Артикул 2o10dh30 - единственный вариант в серии Quadro с таким сочетанием параметров; другие модели не имеют двух отверстий и увеличенной лопатки
