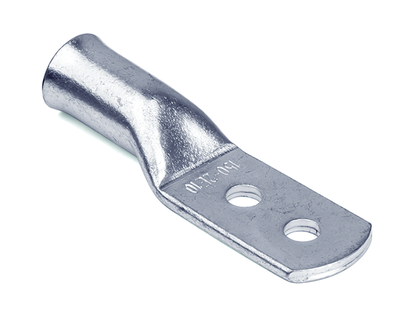

Наконечник ТМЛ под пайку листовой изогнутый 240(30)кв.мм винт d2х12мм ГОСТ 23981-80 (уп.10шт) DKC 2P12DH30 ДКС

Наконечник кабельный под пайку листовой 240 (30) кв.мм, винт 2x12 мм, с двумя отверстиями, под 2 болта М12, ГОСТ 23981-80, ТМЛ-2отв. от бренда DKC - это надёжный элемент для соединения многожильных медных проводников сечением 240 мм2 через пайку, обеспечивает прочное и долговечное электрическое соединение в условиях повышенной нагрузки и вибраций.

Назначение и область применения

Наконечник ТМЛ-2отв. используется для оконцевания многожильных медных проводов перед присоединением к шинам, клеммным колодкам, зажимам и другим токоведущим частям. Подходит для стационарных и подвижных электрических систем, где требуется высокая механическая устойчивость и минимальное переходное сопротивление. Часто применяется в силовых щитах, тяговых установках, сварочном оборудовании, конвейерах и на железнодорожном транспорте.

Технические характеристики

• Номинальное сечение провода: 240 мм2
• Материал: медь М1
• Покрытие: лужённое (с применением висмута)
• Тип монтажа: пайка
• Форма контактной площадки: специальная, с увеличенной на 87% площадью
• Тип проводника: многожильный
• Изоляция: есть (не требует дополнительной изоляции после монтажа)
• Угол соединения: 180° (прямой выход провода)
• Количество отверстий: два
• Диаметр каждого отверстия: 12 мм
• Расстояние между центрами отверстий: 30 мм
• Подходит для болтов M12
• Исполнение фланца: узкое
• Наличие смотрового отверстия: да (для контроля качества пайки)
• Стандарт: ГОСТ 23981-80

Совместимость и монтаж

Наконечник совместим с медными и алюминиевыми проводами, но рекомендован для медных - благодаря однородному материалу контакта снижаются риски гальванической коррозии. Для монтажа необходимо:

• Зачистить конец провода до нужной длины (без повреждения жил);
• Вставить провод в трубчатую часть наконечника;
• Запаять место соединения с помощью припоя и активного флюса;
• Закрепить наконечник на шине или клемме с помощью двух болтов M12.

Смотровое отверстие позволяет визуально проверить качество запайки без демонтажа. Узкий фланец удобен для компактных распределительных устройств.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 23981-80, что гарантирует соответствие механической прочности, электрической проводимости и температурной стойкости. Лужёное покрытие снижает риск окисления, продлевает срок службы и исключает образование изолирующего слоя на контакте. Применение висмута в припоевом слое повышает термостойкость и улучшает смачиваемость меди.

Преимущества

• Увеличенная площадь контактной лопатки - снижает плотность тока и нагрев при больших нагрузках;
• Два отверстия обеспечивают равномерную нагрузку и уменьшают риск деформации при затяжке;
• Лужёное покрытие защищает от коррозии даже во влажной среде;
• Смотровое отверстие позволяет контролировать процесс пайки без разборки;
• Прямой угол (180°) упрощает прокладку кабеля и минимизирует изгибы;
• Совместим с автоматическими и ручными методами пайки.

Ограничения применения

• Не предназначена для одножильных проводов - возможна потеря механической прочности;
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +150 C;
• Пайка должна выполняться профессионально - некачественная пайка снижает надёжность соединения;
• Не подходит для алюминиевых проводов без специального преобразовательного слоя - риск электрохимической коррозии;
• Площадка рассчитана только на болты M12; использование других размеров недопустимо.

Примеры использования

• Присоединение кабеля питания к шине в силовом щите тягового подстанционного оборудования;
• Соединение выводов выпрямителей в сварочных аппаратах;
• Крепление заземляющих проводников к контуру заземления в промышленных цехах;
• Электроснабжение конвейерных линий с вибрационными нагрузками;
• Обвязка аккумуляторных батарей в железнодорожных вагонах.

Практические советы

• Перед пайкой обязательно зачистите провод до металлического блеска - остатки изоляции вызывают плохой контакт;
• Используйте флюс на основе канифоли с висмутом - он лучше работает с лужёной медью;
• Проверьте, чтобы оба болта были одинаково затянуты - перекос приводит к перегреву одного контакта;
• При замене старых наконечников - сравнивайте расстояние между отверстиями (30 мм) и диаметр отверстий (12 мм) с существующей конструкцией;
• Артикул 2p12dh30 и модель ТМЛ-2отв. от DKC легко найти в каталогах по параметрам: сечение 240 мм2, два отверстия, пайка, M12.
